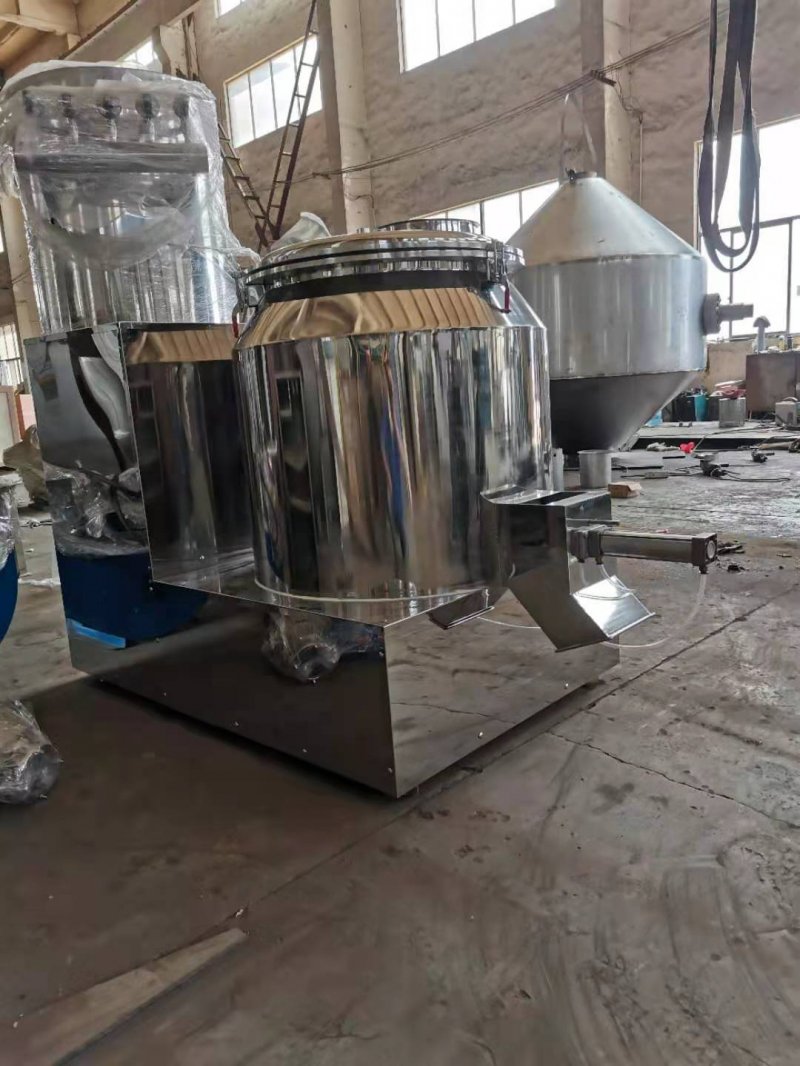

高速混合機

高速混合機組合原理：

(1)混合槽。由碾盤、殼體和頂益等組成的錐形容器。頂蓋上設有物料和結合劑的入料口，銀盤結構為夾套式，以供冷卻水和熱水通過。

(2)旋轉葉片。具有特殊形狀的攪拌槳葉。槳葉安裝在主軸上，在工作過程中可以變換兩種速度(60r/min和120r/min)，從而使物料得到充分的混合。

(3)傳動裝置.由電動機、膠帶輪及減速箱組成。電動機為變級調速型式。

(4)出料門.安裝在混合槽側面的出料機構，混合好的物料由此排出。開門機構由一套連桿系統組成，由氣缸直接帶動。

(5)冷卻、加熱裝置.由冷卻水格、熱水槽、冷卻和熱水循環裝盆等組成。為了保證混合時物料的溫度，調節冷卻水和熱水量應能自動控制。
