極致軍工 無限動力 超微粉碎 精密分級 無堅不摧 無微不至
化工、礦業、磨料、耐火材料、電池材料、冶金、建材、制藥、陶瓷、食品、農藥、飼料、新材料、環保等行業和各種干粉類物料的超細粉碎、打散及顆粒整形等。
JSM-Q系列氣流粉碎機工作原理
一、系統組成：
氣流磨系統由空氣壓縮機、儲氣罐、冷干機（含過濾器）、氣流粉碎主機、高精分級機、旋風收集器、脈沖袋式除塵器、高壓引風機、控制柜、加卸料等系統組成。 二、工作原理：
壓縮空氣經過冷凍、過濾、干燥后，經噴嘴形成超音速氣流射入粉碎室，使物料呈流態化，被加速的物料在數個噴嘴的噴射氣流交匯點匯合，產生劇烈的碰撞、磨擦、剪切而達到顆粒的超細粉碎。粉碎后的物料被上升的氣流輸送至葉輪分級區內，在分級輪離心力和風機抽力的作用下，實現粗細粉的分離，粗粉根據自身的重力返回粉碎室繼續粉碎，合格的細粉隨氣流進入旋風收集器，微細粉塵由袋式除塵器收集，凈化的氣體由引風機排出。
三、性能優勢及特點：
在傳統流化床式粉碎機設計基礎上，結合我公司獨有的自分流分級技術，使其性能遠遠優于國內外流化床式氣流粉碎機。
1、能耗低，與傳統流化床氣流粉碎機相比，可節能30%。
2、內置自分流式微粉分級機，粒度分布集中，成品中無過大顆粒。
3、設備結構緊湊，占地面積小。
4、粉碎箱內無存料，無死角易于拆洗、消毒，更換品種方便，符合GMP要求。
5、低溫?zé)o介質粉碎，尤其適合于低熔點、熱敏性、含糖份及揮發性物料的粉碎。
6、對易燃、易爆的物料可用惰性氣體作介質實現全封閉粉碎，惰性氣體循環使用，損耗極低。
7、粉碎粒度范圍廣，成品粒徑在3～180um范圍任調；機型全，產量1～3000kg/h機型任選。
8、負壓生產，無粉塵污染，環境優良。
9、自動化程度高，穩定性強，操作簡便。
四、應用領域：
廣泛應用于化工、礦業、磨料、耐火材料、電池材料、冶金、建材、制藥、陶瓷、食品、農藥、飼料、新材料、環保等行業和各種干粉類物料的超細粉碎、打散及顆粒整形等。
堅硬類物料：石英砂、石榴石、碳化硅
JSDL系列能超細粉碎石英砂、石榴石等莫氏硬度在7以上的堅硬物料，其低溫粉碎、高純操作和高的加工光潔度以及機器易清洗的特點，使氣流磨系列理想地用于上述物料的精細粉碎，根據氣流分級的原理，可根據用戶的需求配備1-3個分級機機頭，一次性收集1到2個成品段。
磨料、耐火材料及熱敏材料
JSDL系列在超音速氣流下操作能超細加工莫氏硬度七級以上的堅硬物料，流化床粉碎及立式渦輪分級機的應用，使設備的磨損極小。分級輪轉速可調節，粉碎參數可優化選擇，多分級機組合后可一次完成幾個粒度段的窄帶分級。典型產品有：金屬硅、金剛石、碳化硅、金剛砂、鋁釩土、碳化硼、碳化鎢、特種陶瓷等。
五、工藝流程圖：

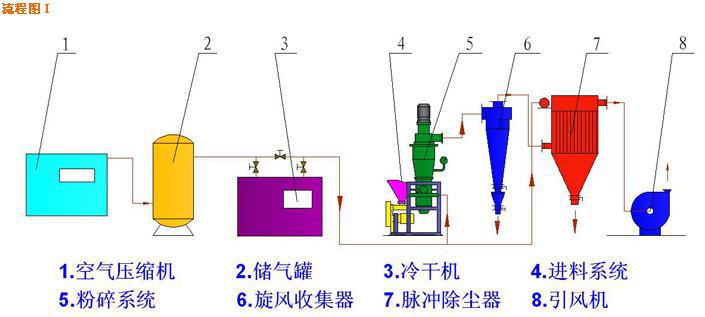

帶旋風收集器:（針對比重較輕，產量較高物料）

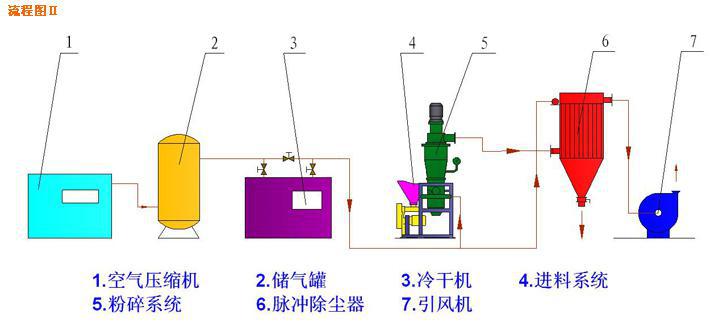

單機：（針對比重較高，產量較低物料）

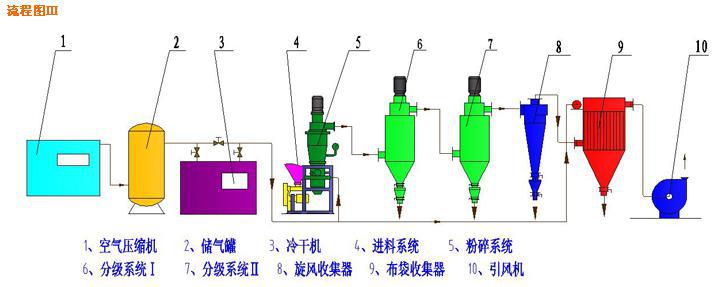

氣流粉碎分級機：（針對需要多種成品的物料）

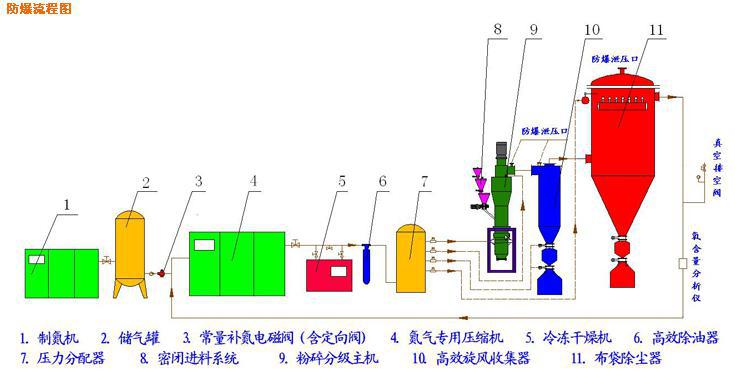

氮氣保護氣流磨：（針對易燃易爆物料）
| 型號/參數 | JSM-Q-3 | JSM-Q-6 | JSM-Q-10 | JSM-Q-20 | JSM-Q-40 | JSM-Q-60 | JSM-Q-120 |
| 入料粒度 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 |
| 成品粒度（μm）可調 | 1-150 | 1-150 | 1-150 | 1-150 | 1-150 | 1-150 | 1-150 |
| 成品產量（kg/h） | 1-30 | 20-100 | 50-300 | 100-1000 | 300-2000 | 500-3500 | 800-6000 |
| 空氣耗量（m3/min） | 3 | 6 | 10 | 20 | 40 | 60 | 120 |
| 空氣壓力（MPa） | ≥0.8 | ≥0.8 | ≥0.8 | ≥0.8 | ≥0.8 | ≥0.8 | ≥0.8 |
| 裝機功率 | ≤27.5 | ≤53 | ≤75 | ≤159 | ≤300 | ≤440 | ≤830 |

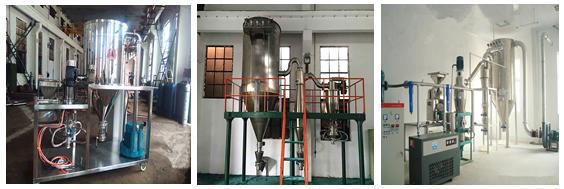

七、應用案例圖片：
八、安裝調試及保修：
供方免費負責指導安裝、調試、和培訓1-2名調試人員。設備保修期為需方驗收合格后12個月，并按成本長期提供設備易損件。
極速動力，**品質。我們將用*專業的技術，*誠摯的態度為您服務。
