CAM-H
直接聯系
濰坊細川粉體設備有限公司.
中國
5-10萬元
細川
CAM-H
5249
好
集機械沖擊式超微粉碎機與高效渦輪超微分級機與一體，粉碎后的物料受氣流作用，在機內經渦輪分級機強制分級，分級裝置取代通常粉碎機的篩網，能同時完成微粉碎和微粉分選的兩道工序，粉碎效率高。 ※通過調整分級葉輪的轉速，不用停機即可調節產品的粒度。 ※ 系統粉碎時強大的粉碎氣流產生較強的冷卻功能，粉碎時溫升低，特別適用于加工熱敏性和纖維性物料，產品粒度均勻。
該機主要適用于粉碎莫氏3.5級硬度以下物料的粉碎，能獲得5~150um的超細粉體，大流量的冷卻氣體能用于熱敏性物料的粉碎。
該機主要適用于粉碎莫氏3.5級硬度以下物料的粉碎，能獲得5~150um的超細粉體，大流量的冷卻氣體能用于熱敏性物料的粉碎。
CAM-H系列內分級式磨粉機（臥式分級）是一種具有超細分級功能的微粉生產設備，跟德國ZPS、國內CWJ微粉機屬于同一類機型。該機主要適用于粉碎莫氏3.5級硬度以下物料的粉碎，能獲得5~150um的超細粉體，大流量的冷卻氣體能用于熱敏性物料的粉碎。
性能特點:
※
集機械沖擊式超微粉碎機與高效渦輪超微分級機與一體，粉碎后的物料受氣流作用，在機內經渦輪分級機強制分級，分級裝置取代通常粉碎機的篩網，能同時完成微粉碎和微粉分選的兩道工序，粉碎效率高。
※通過調整分級葉輪的轉速，不用停機即可調節產品的粒度。 ※
系統粉碎時強大的粉碎氣流產生較強的冷卻功能，粉碎時溫升低，特別適用于加工熱敏性和纖維性物料，產品粒度均勻。

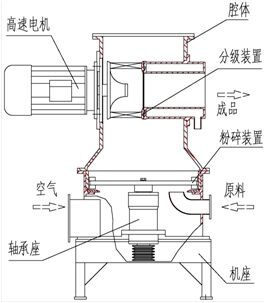

部件構成:
※ 該機主要由腔體、機座、分級裝置、粉碎裝置、高速電機、軸承座等部分組成。 ※ 粉碎轉子件是主要部件，包括粉碎主軸、軸承單元、軸承座、軸承蓋、粉碎盤、粉碎錘塊等部件。
分級部分主要包括分級主軸、軸承單元、軸承座、軸承蓋、分級葉輪等部件。 ※加料單位主要由減速電機、螺旋軸、加料斗等部件組成，加料量的大小主要通過調節減速電機的轉速來實現。
工作原理:
※
機體內腔為園筒形，上部份為超微分級機，下部分為超微粉碎機。粉碎室由粉碎盤和磨塊組成，用來將物料擊碎成細粉，分級室由分級葉輪組成，能把細粉分成粒度達標品和未達標品兩種規格，達標品經出料管排出，由旋風集料器收集。未達標品沿腔體內壁回落到粉碎室，繼續粉碎直到達標為止。
※
粉碎盤和分級葉輪分別由各自的驅動裝置驅動，分級葉輪的轉速可調，用以調節產品粒度。螺旋喂料裝置在機體內側壁，用來把物料均勻的送入粉碎室，加料量可以通過調整轉速來實現。
主要技術參數:
|
型號 指標 |
CAM- 280H |
CAM- 400H |
CAM- 510H |
CAM- 710H |
CAM- 1000H |
CAM- 1200H |
|
|
粉碎機 |
粉碎盤直徑 (mm) |
280 |
410 |
510 |
710 |
1000 |
1200 |
|
裝機功率 (KW) |
7.5 |
18.5 |
22 |
37 |
75 |
110 |
|
|
轉速 (r/min) |
7500 |
4800 |
4200 |
3000 |
2100 |
1760 |
|
|
分級機 |
分級輪直徑 (mm) |
140 |
200 |
260 |
365 |
500 |
630 |
|
裝機功率(KW) |
3 |
5.5 |
7.5 |
15 |
22 |
30 |
|
|
**轉速(r/min) |
8500 |
6000 |
4650 |
3300 |
2400 |
2000 |
|
|
細度 (μm) |
5～150 |
8～200 |
10～300 |
||||
|
產量 (kg/h) |
2～120 |
15～600 |
25～1000 |
30～1500 |
60～2000 |
100～3000 |
|
|
**處理風量 (m3/h) |
600 |
1200 |
2000 |
4500 |
7500 |
12000 |
|
|
主機重量 (kg) |
250 |
750 |
1600 |
2200 |
3100 |
4500 |
|
※可以根據用戶的要求設計特殊型號。

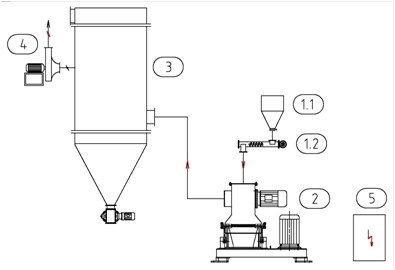

成套流程示意圖：
1.1 入料斗
1.2 喂料攪攏
2.CAM-H 粉碎機
3.袋式除塵器
4.高壓離心風機
5.電器控制柜
成套系統主要由主機、旋風集料器、脈沖除塵器、高壓引風機、卸料閥和電控柜等組成。原料由螺旋喂料器送至粉碎腔，粉碎后的物料受負壓氣流作用，在機內經渦輪分級機強制分級，同時完成微粉碎和微粉分選的兩道工序，由集料系統收集成品，尾風由脈沖除塵器過濾排出。
