高位碼垛機是適用于大型化工企業的碼垛設備，具有碼垛速度快，穩定性比較高，便于維護和保養等特點，但弊端在于機體龐大對空間的要求比較高，對小型企業不適用。

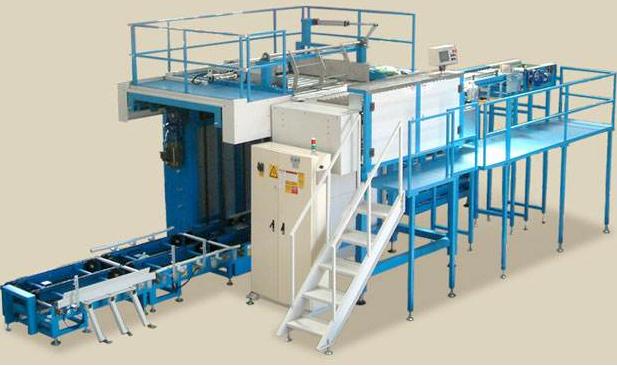

高位碼垛機簡介：
高位碼垛機是適用于大型化工企業的碼垛設備，具有碼垛速度快，穩定性比較高，便于維護和保養等特點，但弊端在于機體龐大對空間的要求比較高，對小型企業不適用。
技術指標：
1.過渡輸送機
在包裝線到碼垛單元的鏈接輸送設備，把物料過渡到爬坡輸送機上。
2.爬坡輸送機
皮帶式輸送機，經過渡輸送機把物料輸送到爬坡輸送機后，由爬坡輸送到碼垛機轉位裝置上，完成轉位的等待工作。
3.轉位輸送機
皮帶式輸送機，輸送料袋到位后，轉位機構上的兩個夾袋板由氣缸推動，擺動90度后將料袋夾緊；轉位機構主軸由制動電機直接驅動，帶動夾袋板旋轉90度或180度后，夾袋板往上擺起復位，可以實現料袋90°、180°、270°的轉位。
輸送速度： 0.6m/s
輸送帶寬： 1000mm
電機功率： 2x0.75kW
4.編組機
皮帶式輸送機，對料袋進行自動編組（2+3或3+2）。
輸送速度： 0.7m/s
輸送帶寬： 1000mm
電機功率： 1.1kW
5.推包機
將編組機編好組的料袋推送到分層機上。
運行速度：0.5m/s
驅動方式：氣缸
6.分層機
皮帶式輸送機通過電機驅動，可左右打開，使編組后的料袋碼放到垛盤上。
速度：0.9m/s（變頻可調）
電機功率： 1.5KW
碼垛方式：每層5袋，每垛8層。每層10袋，每垛8層。
直聯式減速電機
將編組后的料袋，通過分層機，碼放在垛盤輸送機的托盤上。
驅動方式：交流制動電機 380V±10%，50Hz。
傳輸速度：升降速度變頻可調
電機功率：7.5kW（升降） (SEW)
碼垛方式：每層5袋， 每垛8層。 每層10袋，每垛8層。
碼垛能力：1200bags/h（保證值）
7.托盤倉
托盤倉儲存和自動分配空托盤，每當一次碼垛操作完成后，滿載垛盤的當前位置會被托盤倉中的下一個空托盤取代?？胀斜P從托盤倉傳送到碼垛機的適當位置上的所有操作都是自動完成的。
托盤尺寸：1200×1000×150mm(按圖紙尺寸)
托盤材料：塑料或木制或鋼制（具體材質由需方提供）
托盤倉容量：10個空托盤
8.托盤輸送機
鏈條式輸送機，與托盤儲存?zhèn)}連接，負責自動向碼垛機提供空托盤。
驅動方式：交流電機 380V±10%，50Hz
電機功率：0.37kW
輸送速度：0.35m/s
9.垛盤輸送機
二臺輥道式輸送機，可輸送停放二個滿垛盤。安裝在叉車區域的垛盤輸送機設有防叉車撞擊的安全裝置。
承載能力： 2000kg。
驅動方式：交流電機 380V±10%，50Hz。
電機功率：2x1.1kW
10.防護欄
設有安全護欄，為碼垛機提供穩定支撐及維護空間。
11.控制系統
采用進口可編程控制器、進口電機變頻調速控制器、進口優質光電及位置檢測器件構成控制系統的主體，實現整個碼垛機的協調控制。系統具有故障診斷及顯示功能，并有完善的故障保護及聯鎖停機功能。操作面板采用中文標識面板可與進口設備媲美。所有按鈕開關均采用進口優質產品，性能可靠，使用壽命長。整個操作系統使用簡單，功能完善，便于檢修和維護。
