BGC系列懸浮式電子皮帶秤
1477
產品簡介
BGC懸浮式電子皮帶秤是引進德國申克公司技術生產制造安裝在皮帶輸送機上并對所輸送固態物料進行稱量的一種新型連續計量設備，可以實現生產量監測和控制生產裝載量。該秤結構設計合理經濟，計量方式簡捷實用，計量準確可靠，計量精度可達到:± 0.25%；能夠適應多種環境惡劣的工業場合需要。
結構及工作原理
本機主要由固定機架、稱重框架、軸承座、拉力傳感器、萬向關節軸承放大器及微機組成。當膠帶輸送機輸送物料時，物料重量會通過稱重框架傳到拉力傳感器上，通過微機自動處理系統，將重力信號轉變為流量信號而顯示出來。

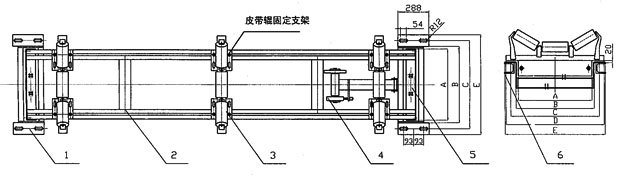

1：稱重架 2：稱重橋 3：托輥架及托輥 4：測速機構及測速傳感器 5：荷重傳感器 6：皮帶輸送機并配有JL500B稱重控制儀表
主要性能指標 | |
| 稱重能力：6000T/H 以下 | 流量上限：繼電器觸點輸出 |
| 皮帶寬度：500-2200mm | 流量下限：繼電器觸點輸出 |
| 皮帶速度：0.1-4m/s | 噸脈沖：可任意設定（NPN、CE結） |
| 精 確度：累計量的±0.25～±0.5% | 瞬時流量：kg/分（4-20mA） |
| 電源：～220v 50Hz | 組合式秤體、多輥或單輥結構、沉重機構 |
簡略造型表：
規格參數 | A | B | C | D | E |
500 | 550 | 630 | 715 | 765 | 805 |
600 | 700 | 780 | 865 | 915 | 955 |
800 | 850 | 930 | 1015 | 1065 | 1105 |
1000 | 1050 | 1130 | 1215 | 1265 | 1305 |
