HGM
直接聯系
上海科利瑞克機器有限公司
上海
10-20萬元
科利瑞克
HGM
4967

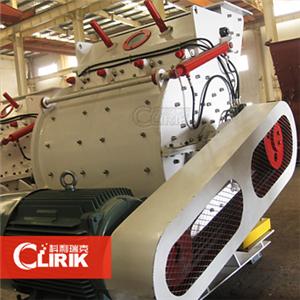

歐版磨粉機也可以叫做歐版雷蒙磨，是上海科利瑞克權威專家吸收歐洲**粉磨技術及理念，潛心開發出的具有國際**技術水平，擁有多項自主**技術產權的**粉磨設備。該機型采用了錐齒輪整體傳動、內部稀油潤滑系統、弧形風道等多項****技術。
進料: 15-25mm產量:12-90t/h
應用: 砂石料場、礦山開采、煤礦開采、混凝土攪拌站、干粉砂漿、電廠脫硫、石英砂等
歐版磨粉機的技術參數：
型號 | HGM80 | HGM90 | HGM100 | HGM100A | HGM125 |
平均工作直徑/mm | 800 | 930 | 1035 | 1300 | |
環道數量/層 | 3 | 3～4 | 3 | 4 | 4 |
磨輥數量/個 | 21 | 24～32 | 27 | 34～36 | 40～44 |
主軸轉速/r.p.min | 230～240 | 200～220 | 180～200 | 135～155 | |
入料粒度/mm | ≦20 | ||||
成品粒度范圍/um(mesh) | 5-47(325~2500) | ||||
成品產量t/H | 0.5-4.5 | 0.6-6.5 | 0.7-7 | 1-8.5 | 1.5-12 |
安裝外形長*寬*高/m | 13.9*4*6.2 | 14.7*4.8*7.2 | 18*4.6*8.6 | 14*9*10.25 | |
整機容量/KW | 145-165 | 185-204 | 263 | 263-290 | 380-430 |
電機功率參數：
功率：KW | HGM80 | HGM90 | HGM100 | HGM100A | HGM125 |
主設備 | 55 | 2-37 | 110 | 160 | |
選粉設備 | 18.5 | 22 | 37 | 45 | |
風設備 | 45 | 55 | 75 | 2-55 | |
破碎設備 | 11 | 11/18.5 | 18.5 | 18.5 | |
提升設備 | 3 | 3 | 3 | 4 | |
螺旋輸送設備 | 3 | 3 | 3 | 2-4 | |
卸料閥 | 2-0.75 | 2-0.75 | 3-0.75 | 4-0.75 | |
空壓設備 | 7.5 | 15 | 15 | 2-15 | |
歐版磨粉機工作時，大塊狀物料由顎式破碎機破碎至所需粒度后，由提升機將物料送至儲料倉，再由電磁振動給料機將物料均勻定量連續地送入主機磨室內進行研磨，粉磨后的粉子隨風機氣流上升，經選粉機進行分級，符合細度的粉子隨氣流經管道進入大旋風收集器內，進行分離收集，經出粉閥排出即為成品粉子。氣流由大旋風集粉器上端回風管吸入離心引風機，本機整個氣流系統是密閉循環的，并且是在正負壓狀態下循環流動的。歐版磨粉機主機工作過程是通過錐齒輪整體傳動裝置帶動中心軸轉動，軸的上端聯結著磨輥吊架，架上裝有磨輥裝置并形成擺動支點。磨輥裝置不僅圍繞中心軸回轉，還圍繞著磨環公轉，磨輥本身因摩擦作用而自轉。磨輥吊架下裝有鏟刀，其位置處于磨輥下端，鏟刀與磨輥同轉過程中把物料拋起喂入磨輥磨環之間，形成墊料層，該料層受磨輥旋轉產生向外的離心力將物料碾碎，由此而達到制粉目的。歐版磨粉機選粉機通過調速電機帶動轉盤上的葉片旋轉，形成對粉子的分級作用，葉片轉速的快慢是按成品粉子粒度大小進行調節的。當要獲得較細粒度粉子時，就必須提高葉片轉速，使葉片與粉子接觸增加，使不合要求的粉子被葉片拋向外壁與氣流脫離，粗粉子因自身重力的作用落入磨室進行重磨，合格的成品粉子通過葉片隨氣流吸入大旋風集粉器內，氣流與粉子被分離后，粉子被收集。
