CSM-V
直接聯系
濰坊信科粉體設備有限公司
山東
面議
CSM-V
5462
--
CSM-V立式機械粉碎機采用粉碎分級一體化設計，通過調整分級輪獲得理想的產品粒度。 結構緊湊、占地面積小，裝機功率低、應用范圍廣，性價比高。 可以根據物料的特性，粉碎部件靈活改變（棒狀、錘頭、齒狀等）獲得不同的粉碎力，提高粉碎效率。適應于D50 2~75um之間的產品粉碎。
【工作原理】CSM-V立式機械粉碎機由加料系統均勻的送入粉碎室受到高速旋轉的粉碎盤的強烈沖擊，同時受到離心力的作用，與粉碎齒圈發生碰撞，受到剪切、摩擦、碰撞等多種綜合力的作用，使物料粉碎，被粉碎的物料隨氣流運動到分級區，通過變頻調節的分級輪，對粗細物料進行分離，符合細度要求的產品隨氣流進入旋風收集器和除塵器收集，粗物料返回分級區二次粉碎。
【技術參數】
型號/參數 | CSM-280V | CSM-340V | CSM-410V | CSM-510V | CSM-710V | CSM-760V | CSM-900V | CSM-1000V | CSM-1100V | CSM-1200V | ||||
粉碎機 | 粉碎盤 (mm) | 280 | 340 | 410 | 510 | 710 | 760 | 900 | 1000 | 1100 | 1200 | |||
功率 (KW) | 7.5 | 11 | 22 | 30 | 45 | 55 | 75 | 90 | 110 | 132 | ||||
轉速 (r/min) | 7500 | 6215 | 4800 | 4200 | 3000 | 2800 | 2350 | 2100 | 1920 | 1760 | ||||
分級機 | 功率(KW) | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 15 | 22 | 30 | |||
**轉速(r/min) | 4500 | 4000 | 3250 | 3000 | 2920 | 2500 | 2200 | 2000 | 1800 | 1600 | ||||
細度 (μm) | 10~200 | 12~250 | 15~300 | |||||||||||
**處理風量 (m3/h) | 700 | 900 | 1600 | 3000 | 4500 | 5400 | 8000 | 10000 | 12000 | 14000 | ||||

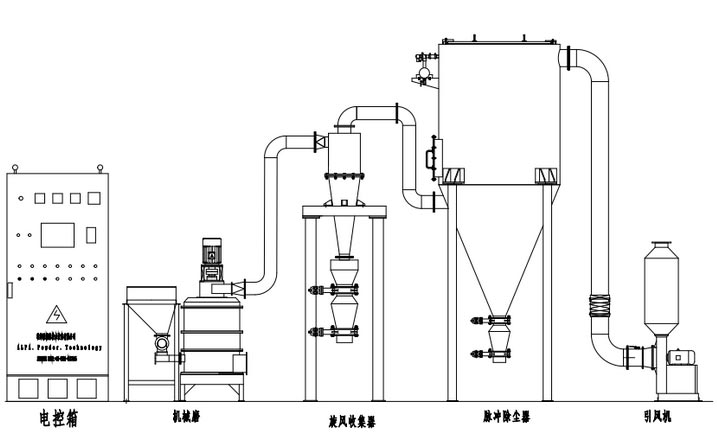

【工藝流程圖】
