WFJ型超微粉碎機
直接聯系
江蘇泰慕仕裝備有限公司
江蘇
面議
泰慕仕
WFJ型超微粉碎機
4267
一、概況
WFJ系列微粉碎機是我公司自行設計、開發研制的一種高效微粉碎機，物料的粉碎與粉粒的分級裝于同一機體內，而各自獨立運轉。本機由主機、旋風分離器、脈沖除塵器、電控箱四個部分組成，具有風選式、無篩、無網、粒度大小均勻等多種性能，生產過程連續進行。該機達到國際**。該機具有功能全，結構緊湊，技術性能穩定，耗電省，適應范圍廣，不產生粉塵，可調節粉體細度，維修簡便等特點，廣泛使用于化工、染料、涂料、醫藥、食品等各行業不同領域中的超細粉碎，物料的粉碎、分級至成品是在同一密閉的系統中進行，經除塵處理，不污染，是當前理想的環保成套設備。
本機特別適用于脆性物料的超微粉碎，物料的硬度在1-3級為**，如石墨、高領土、白炭黑等高金屬礦。由于微粉碎機的轉速高，進風量大，適用于熱敏性物料如合成樹脂、硫磺、農藥、食品、中草藥、磷酸鹽、碳酸鎂等物品的粉碎。

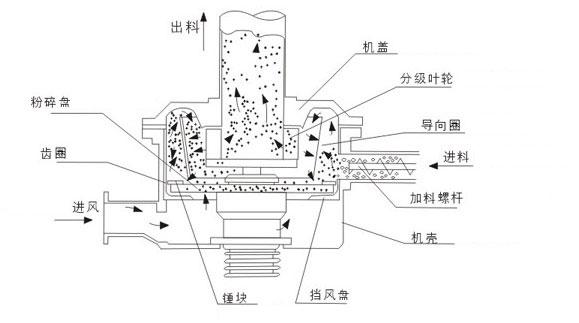

二、結構及工作原理
該機經進料口螺旋送料器，將物料送入機體與導流圈之間的粉碎室，在粉碎室內被高速旋轉的刀片沖擊下，使物料甩向固定在機體上的齒圈，造成撞擊、剪切，以及物料與物料，物料與刀片、齒圈間的相互碰撞、摩擦、剪切進行交替粉碎。粉碎后的物
料，在負壓氣流的拉力作用下，小粉粒克服自重，隨氣流越過導流圈，進入分級室，由分級葉輪進行分級。分級葉輪由葉片組成，高速旋轉的分級葉片產生與負壓相反的離心力，沉入葉道內的粉粒同時受到負壓氣流的向心力和粉粒自重及葉輪產生的離心力的作用，粉粒中大于臨界直徑（分級粒徑）的顆粒因質量大被甩回粉碎室繼續粉碎，小于臨界直徑的顆粒經排粉管進入旋風收集器經排料閥排出。分級葉輪的旋轉速度越高，分級的粉粒越細，調正分級葉輪的旋轉是控制粉粒大小的決定因素。
三、技術參數：
⑴主軸轉速：3650r/min
⑵分級轉速：480-2400r/min（可變頻調速）
⑶加料口轉速：20-110r/min（可變頻調速）
⑷主電機功率：22-55KW
⑸分級電機功率：4-11KW
⑹送料電機功率：0.75-1.5KW
⑺出料電機功率：0.75-1.5KW
⑻引風機電機功率：18.5-45KW
⑼電機總功率：46-114KW
⑽粉碎細度：100-1000目（可任意調節，具體細度視物料而 定）
⑾粉碎能力：100-1200kg/h
技術參數
型號 | WFJ-15 | WFJ-30 | WFJ-45 | WFJ-60 | WFJ-80 | WFJ-100 |
生產能力（kg/h） | 30-350 | 50-800 | 80-1000 | 100-1200 | 200-1500 | 300-1800 |
進料粒度 （mm） | <10 | <10 | <10 | <10 | <10 | <10 |
出料粒度 （mesh） | 80-500 | 80-500 | 80-500 | 80-500 | 80-500 | 80-500 |
總功率（kw） | 14.87 | 42.12 | 60.5 | 70.45 | 114 | 134 |
主轉速（r/min) | 5500 | 3650 | 3200 | 2900 | 2300 | 2000 |
重量(kg) | 1300 | 2000 | 2200 | 3500 | 3800 | 4000 |
