CCG380
直接聯系
天通吉成機器技術有限公司
面議
CCG380
3709
--
|
項目 型號 |
CCG380 |
||
|
各運動軸參數 |
C軸 |
行程 |
∞ |
|
快速進給速度 |
360°/S |
||
|
切削進給速度 |
0～60°/S |
||
|
定位精度 |
0.006° |
||
|
重復定位進度 |
0.001° |
||
|
X軸 |
行程 |
120mm |
|
|
快速進給速度 |
10000mm/min |
||
|
磨削進給速度 |
0～3600mm/min |
||
|
定位精度 |
0.005mm |
||
|
重復定位進度 |
0.002mm |
||
|
Y軸 |
行程 |
200mm |
|
|
快速進給速度 |
10000mm/min |
||
|
磨削進給速度 |
0～3000m/min |
||
|
定位精度 |
0.01m |
||
|
重復定位進度 |
0.005mm |
||
|
A軸 |
行程 |
-35°～+11° |
|
|
快速進給速度 |
200°S |
||
|
磨削進給速度 |
0～90°/S |
||
|
定位精度 |
0.002° |
||
|
在線修整軸（選配） |
行程 |
0～63mm |
|
|
進給速度 |
0～720mm/min |
||
|
各砂輪軸參數 |
主砂輪軸 |
砂輪直徑 |
400mm |
|
轉速 |
0～3200r/min |
||
|
離線修整器 |
修整砂輪直徑 |
80mm |
|
|
轉速 |
1350 r/min |
||
|
在線修整器（選配） |
砂輪直徑 |
150mm |
|
|
轉速 |
800r/min |
||
|
加工參數 |
產品規格 |
切刀寬度 |
3～15mm |
|
厚度 |
**20mm |
||
|
長度 |
**30mm |
||
|
C軸工裝夾緊 |
夾緊力 |
2000～11000N |
|
|
主電機規格 |
額定功率 |
7.5 KW |
|
|
轉速 |
0～3200r/min |
||
|
尺寸（長×寬×高） |
機床主機 |
3050×2785×2800mm |
|
|
油冷卻過濾裝置 （選配） |
1800×1200×1500mm |
||
|
機床凈重 |
約7T（含油過濾裝置） |
||
|
裝機總容量 |
44KVA |
||
|
功率消耗 |
約13～20KW | ||

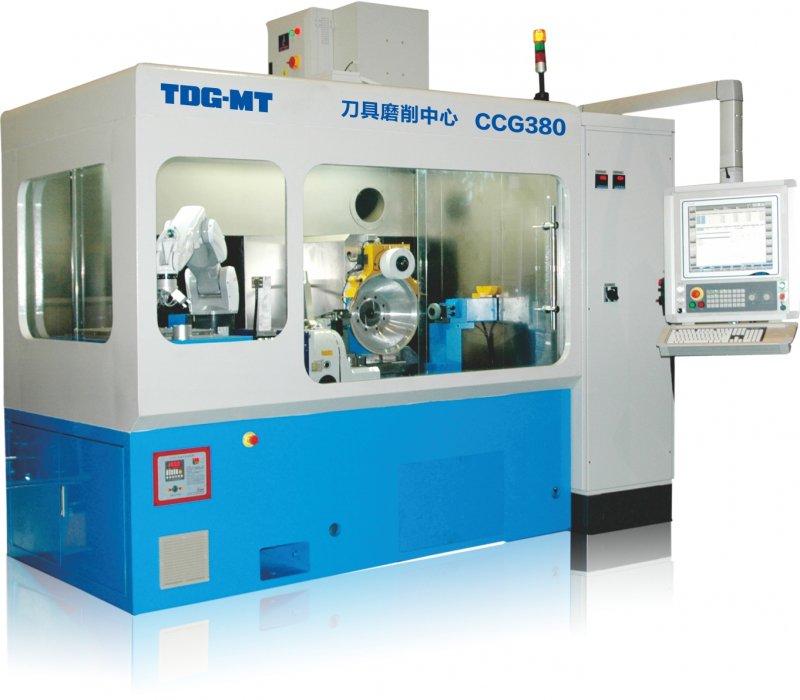

CCG380數控可轉位刀片磨床
產品簡介： 本設備屬于五軸磨削中心，適用于硬質合金、陶瓷和CBN等材質切槽和切斷的磨削。采用先進的數控系統，并可通過六軸機器人上下料，實現自動化。通過更換工裝也可實現各種標準和非標刀具的磨削。機床和機器人上下料裝置有機連接，整體結構緊湊、美觀。本設備采用全封閉的保護罩殼，符合國家安全標準。
|
