TQ-Z 工業制藥多功能直錐型提取罐
直接聯系
溫州市金榜輕工機械有限公司
溫州
面議
溫州金榜
TQ-Z 工業制藥多功能直錐型提取罐
1212
設計理念:
設備性能優化，操作性好，節能環保，整體美觀。
組成部分:

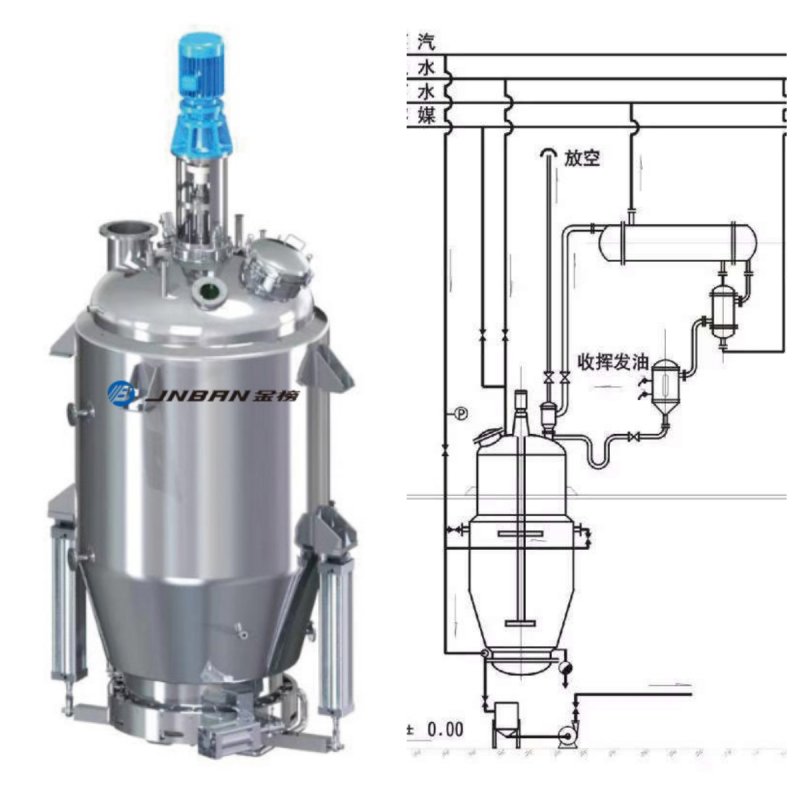

該設備由儲罐、消泡器、冷凝器、冷卻器、油水分離器、吸油器、雙聯過濾器、泵和管道組成。
組件部分:
罐內配有 CIP 清洗自動旋轉噴球、溫度計、壓力計、防爆視孔燈、視鏡、快開進料口等，確保操作方便，符合 GMP 標準。該設備的內缸由304和316L 兩部分組成。
| 規格/型號 | TQ-D-0.5 | TQ-D-1.0 | TQ-D-2.0 | TQ-D-3.0 | TQ-D-6.0 | TQ-D-8.0 | TQ-Z-1.0 | TQ-Z-2.0 | TQ-Z-3.0 | TQ-Z-6.0 |
| 容積 Volume (L) | 750 | 1200 | 2300 | 3400 | 6400 | 8500 | 1200 | 2300 | 3200 | 6300 |
| 罐內設計壓力Tank design pressure (MPa) | 0.09 | 0.09 | 0.09 | 0.09 | 0.09 | 0.09 | 0.09 | 0.09 | 0.09 | 0.09 |
| 夾層設計壓力Mezzanine design pressure (MPa) | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| 壓縮空氣壓力Compressed air pressure (MPa) | 0.6-0.7 | 0.6-0.7 | 0.6-0.7 | 0.6-0.7 | 0.6-0.7 | 0.6-0.7 | 0.6-07 | 0.6-0.7 | 0.6-0.7 | 0.6-0.7 |
| 加料口直徑Feed port diameter (mm) | 150 | 200 | 200 | 300 | 350 | 400 | 400 | 400 | 400 | 500 |
| 加熱面積Heating area (m2) | 2.0 | 3.2 | 5.3 | 6.8 | 8.5 | 10.5 | 3.0 | 4.7 | 6.0 | 7.5 |
| 冷凝面積Condensation area (m2) | 3 | 4 | 4 | 6 | 8 | 12 | 4 | 4 | 5 | 5 |
| 冷卻面積Cooling area (m2) | 0.5 | 1 | 1 | 1 | 2 | 2 | 1 | 1 | 1 | 2 |
| 過濾面積Filtration area (m2) | 3 | 3 | 3 | 5 | ||||||
| 排渣門面積Slag gate area (m2) | 800 | 1000 | 1200 | 1500 | 1700 | 1900 | 800 | 800 | 800 | 1000 |
| 耗能Energy consumption (Kg/h) | 145 | 195 | 258 | 300 | 552 | 728 | 245 | 325 | 345 | 645 |
