T型過濾器也叫桶式過濾器，外形上像字母“T”型，所以我們叫做T型過濾器。T型管道過濾器通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。T型過濾器是輸送介質的管道系統不可缺少的一種過濾裝置，
T型過濾器分類：

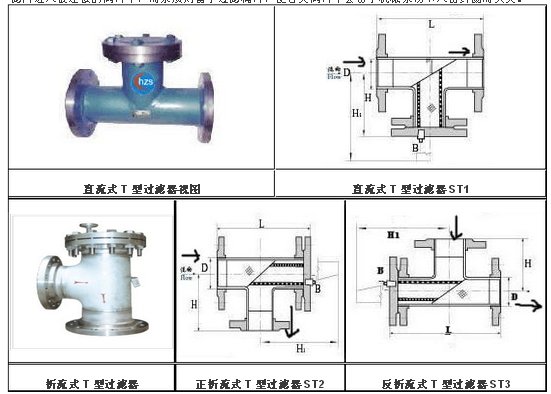

直流式T型過濾器、正折流式T型過濾器、反折流式T型過濾器、異徑正折流式T型過濾器、對焊直流T型過濾器、高壓直流T型過濾器。見下圖
T型過濾器具有結構先進，阻力小，排污方便等特點。T型管道過濾器適用介質可為水、油、氣。一般通水網為18~30目，通氣網為10~100目，通油網為100~480目。 T型過濾器主要由接管、主管、濾藍、法蘭、法蘭蓋及緊固件等組成。當液體通過主管進入濾藍后，固體雜質顆粒被阻擋在濾藍內，而潔凈的流體通過濾藍、由過濾器出口排出。
T型過濾器濾網規格：
孔目數目 | 絲徑mm | 可攔截的粒徑um | 開孔面積（%） |
10 | 0.508 | 2032 | 36 |
12 | 0.475 | 1660 | 39 |
14 | 0.376 | 1438 | 37 |
16 | 0.315 | 1273 | 35 |
18 | 0.315 | 1096 | 39 |
20 | 0.273 | 955 | 33 |
22 | 0.234 | 882 | 31 |
24 | 0.234 | 785 | 44 |
26 | 0.234 | 743 | 41 |
28 | 0.234 | 673 | 44 |
30 | 0.234 | 614 | 47 |
32 | 0.234 | 560 | 50 |
36 | 0.234 | 472 | 54 |
38 | 0.234 | 455 | 54 |
40 | 0.193 | 442 | 51 |
50 | 0.152 | 356 | 50 |
60 | 0.122 | 301 | 49 |
80 | 0.102 | 216 | 53 |
100 | 0.081 | 173 | 54 |
120 | 0.081 | 131 | 62 |
150 | 0.065 | 104 | 31 |
200 | 0.050 | 74 | 33 |
300 | 0.035 | 44 | 30 |
訂貨須知：
1)T型過濾器連接管道的公稱通徑，法蘭標準和壓力等級； 如果為異端需注明DN(大端)x DN，(小端)。
2)設計壓力(或**操作壓力)；
3)設計溫度(或**操作溫度)；
4)介質性能：
5)選用的殼體材質和濾芯的材質；
6)若有特殊要求請寫明：
7)T過濾器型式
