CFF-510
直接聯系
河南省天宇凈化技術有限公司
新鄉
1萬元以下
CFF-510
1279
一、CFF系列自封式磁性吸油過濾器簡介
CFF自封式磁性吸油過濾器是針對液壓系統吸油系統設計的一款磁性過濾器，內置的強磁鐵能夠有效地除去油液中的鐵屑雜質，具有流量大，過濾效果好等特點。該吸油過濾器具有手動自封閥，在更換濾芯時，應關閉自封閥，使油箱中的油液不會大量地流出，安裝時過濾器應浸入油面以下，若自封閥沒有完全打開，切勿起動泵，否則會引起泵的吸空現象。同時還設有濾芯污染堵塞發訊器，當濾芯被污染物堵塞到出油口真空度為0.018MPa時發訊器便會發出訊號，應及時更換或清洗濾芯，以免泵出現吸空等故障。
二、CFF 系列自封式磁性吸油過濾器(傳統型)技術參數
型號 | 公稱流量（L/min） | 過濾精度（μm） | 通徑（mm） | 原始壓力損失（Mpa） | 連接方式 | 重量（Kg） | 濾芯型號 |
CFF-510×* | 300 | 80 100 180 | 63 | <0.01 | 法蘭式 | 7 | FX-510×* |
CFF-515×* | 400 | 76 | 8.5 | FX-515×* | |||
CFF-520×* | 630 | 101 | 10 | FX-520×* |
注：*為過濾精度

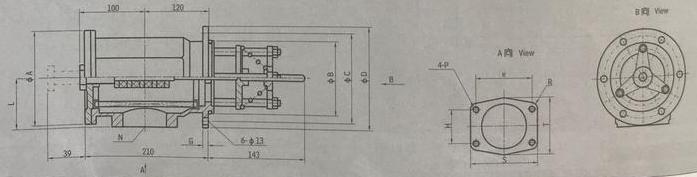

三、CFF 系列自封式磁性吸油過濾器(傳統型)連接尺寸
型號 | N | A | B | C | D | G | H | K | L | P | S | T | R |
CFF-510×* | Φ63 | 183 | 135 | 161 | 188 | 10 | 50.8 | 88.9 | 94 | M12 | 114.3 | Φ108.8 | 13 |
CFF-515×* | Φ76 | 214 | 150 | 181 | 210 | 12 | 62 | 106.43 | 110 | M16 | 135 | Φ131 | 14 |
CFF-520×* | Φ101 | 230 | 180 | 210 | 242 | 77.7 | 130 | 120 | 162 | Φ152.4 | 16 |
