AB型
直接聯系
常州市科健電力設備有限公司
江蘇
面議
科健
AB型
3590
--
適用于電廠粉煤灰、爐底渣、石灰石粉及水泥、水泥生料 礦粉、糧食等粉粒狀物料的輸送。
AB型濃相氣力輸送泵系列為引進瑞典菲達公司．澳大利亞AB公司先進技術。適用于電廠粉煤灰、爐底渣、石灰石粉及水泥、水泥生料 礦粉、糧食等粉粒狀物料的輸送。
AB型濃相氣力輸送泵與同類產品及機械輔送相比較，具有以下優點。
1、灰氣比(混合比)高, 輸灰營長度在200米內可達1.40—50以上。
2、工作壓力低(一般在0.1—o.2MPa)流速低。在提高輸送效率的同時，有效地減少了管道的磨損降低了壓縮空氣耗量。
3、自動化程度高, 操作簡單靈活，利用PLC控制對整個輸送過程實行全自動控制。
4、關鍵部件，如進料閥、泵體、控制元件等壽命長，且按通用規范設計、互換性、通用性強。料位計、壓力變送器、電磁閥等主要元器件都采用頂尖品牌
。
5、輸送管路布置靈活，能方便地實行集中、分散、太高度、長距離輸送。
6、由于在密封管道中輸送物料，可嚴格保證物料品質, 使其不受潮、無粉塵污染、不受各種氣候影響、有利于生產和環境保護。
主要技術參數及外形尺寸
(一)主要技術參數：
型號 | AB0.4 | AB0.6 | AB1.0 | AB1.5 | AB2.0 | AB2.5 | AB3.0 | AB4.0 | AB5.0 |
泵體內徑（mm） | 800 | 800 | 1000 | 1200 | 1400 | 1400 | 1600 | 1600 | 2000 |
總容積（m3） | 0.4 | 0.6 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 | 5.0 |
配用輸送管徑（mm） | DN80 | DN100-125 | DN100-150 | ||||||
使用溫度（℃） | －19≤t≤250工作溫度超過150℃為特殊要求,客戶另行說明 | ||||||||
**輸送距離（m） | 一般1000(為折合當量距離,輸送距離遠,輸送能力相應降低)輸送能力以當量距離500m及粉體比重1.0為參考值 | ||||||||
**設計壓力（MPa） | 0.78 | ||||||||
主要材料 | Q235-B或用戶要求 | ||||||||

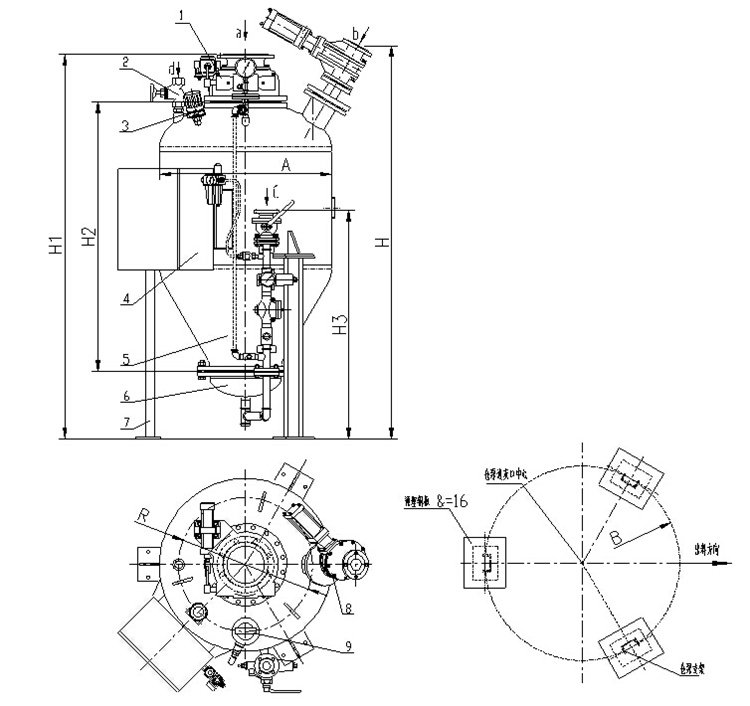

(二)設備外形尺寸及接口尺寸（mm）
型號 | AB0.4 | AB0.6 | AB1.0 | AB1.5 | AB2.0 | AB2.5 | AB3.0 | AB4.0 | AB5.0 |
A | ?812 | ?812 | ?1016 | ?1216 | ?1416 | ?1416 | ?1620 | ?1820 | ?2028 |
B | ?820 | ?820 | ?1150 | ?1350 | ?1550 | ?1550 | ?1600 | ?1800 | ?2000 |
H | 1680 | 2060 | 2325 | 2660 | 2770 | 3000 | 3080 | 3290 | 4100 |
H1 | 1660 | 2040 | 2270 | 2565 | 2680 | 2910 | 3000 | 3200 | 3450 |
H2 | 1360 | 1360 | 1590 | 1885 | 2045 | 2215 | 2320 | 2520 | 2770 |
H3 | 1350 | 1350 | 1350 | 1350 | 1350 | 1580 | 1580 | 1580 | 1580 |
R | 360 | 360 | 385 | 430 | 450 | 450 | 500 | 600 | 550 |
a | DN200.PN1.0 | ||||||||
b | DN80 | DN80 | DN100 | DN100 | DN100 | DN100 | DN100 | DN100 | DN125 |
c | DN40 | DN40 | DN40 | DN40 | DN50 | DN50 | DN50 | DN50 | DN50 |
d | DN40 | DN40 | DN40 | DN40 | DN80 | DN80 | DN80 | DN80 | DN80 |
表內為理論尺寸，不含制造及安裝允差，本公司對產品有權進行外形尺寸優化設計，以產品出安裝圖為準。圖示所有法蘭均為PN1.0標準。 |
|
1.進料閥 2.排氣閥 3.料位計 4.就地控制箱 5.發送器本體 6.氣化裝置 7.支架 8.出料閥 9.壓力表 |
