TCE
直接聯系
安徽皖氟龍泵閥有限公司.
中國
面議
皖氟龍
TCE
4002
--
無泄漏、設計有二次密封
石油，化工，煉油，煤化工，醫藥，易燃，易爆，易揮發，高危行業
石油，化工，煉油，煤化工，醫藥，易燃，易爆，易揮發，高危行業
| 名稱： | TCE石油化工流程磁力泵/石油化工流程無泄漏磁力泵/ 石油化工流程無密封磁力泵/ API685磁力泵/無泄漏磁力泵/液氯磁力泵/液氯專用泵 |
| 輸送介質： | 醇，苯，酚，脂，氯等中性或腐蝕性液體 |
| 適用行業： | 石油，化工，煉油，煤化工，醫藥，易燃，易爆，易揮發，高危行業 |
| 產品特點： | 無泄漏、設計有二次密封 |
| 結構形式： | API685-2000標準、臥式、泵與電機聯軸器連接 |
| 口徑： | 50～400mm |
| 流量： | 1.5～1400 m3/h |
| 揚程： | 10～125m |
| 轉速： | 1450/2900r/min |
| 工作溫度： | -20～+350℃ |
| 壓力等級： | 2.5Mpa、4.0Mpa、10.0Mpa |
| 功率： | 1.1～250KW |
| 材料： | 304、304L、316、316L、HC276 |
一、產品簡介：
產品概述：
TCA/E型化工流程泵，按照API610和VDMA24297（輕/中型）規范而設計、生產的產品。TCA/E型泵體為腳支撐，TCZE型泵體為中心支撐。單吸徑向葉輪，軸向吸入，徑向排除。
根據使用條件，采用前、后口環及平衡孔進行水力平衡。填料箱具有冷卻或加熱管接頭。軸封用填料密封，也可以采用單端面或者雙端面機械密封。并配有冷卻、沖洗或密封液系統。
產品優點：
TCA/E型化工流程泵是采用的標準管路按API規范設計。葉輪可用閉式、半開式、開式三種?？奢斔颓鍧?，含顆粒，含少量氣體介質。也可輸送高溫、低溫、強腐蝕介質。葉輪設有平衡孔加耐腐環，平衡軸向力。
泵體和軸承架用中間連接段連接。根據不同的工況條件，中間連接段可采用不同的材質，避免輸送強腐蝕介質時軸承架、軸承嚴重腐蝕。同時中間連接段設有水冷腔，通冷卻循環水，阻隔高溫介質將高溫傳到軸承上。
密封形式可采用填料密封，單、雙端面機械密封，集裝式單端面機械密封。根據不同情況和用戶對冷卻與沖洗要求，密封可按API682設計規范從案中選用。
軸承架設計有空冷散熱片、風冷風扇、水冷腔三種形式，用戶可根據使用工況選用。軸承由油環從油箱里濺稀油潤滑。油箱內的油由水冷腔的水冷卻，軸承內的熱由冷水帶走，以保證軸承隨時處于正常工作狀態
產品用途：
可輸送各種溫度和濃度的硫酸、硝酸、鹽酸和磷酸等無機酸和有機酸溶液；各種溫度和濃度的氫氧化鈉和碳酸鈉等堿性溶液；各種鹽溶液；各種液態石油化工產品、有機化合物以及其它有腐蝕性的液體。該型泵適用于煉油廠、石油化學工業煤加工工程、低溫工程、造紙業、制糖業、供水廠、海水淡化廠、發電廠、環保工程和船舶業等。從電動機端看，泵的旋轉方向為順時針方向旋轉。
性能范圍：
口徑：25～400mm，流量：5.5～2600m3/h，揚程：16～250m，
工作壓力：2.5MPa（TZA）,5.0 MPa(TZE)
工作溫度：-80℃～ +120℃(TZA),-80℃～ +450℃(TZE)

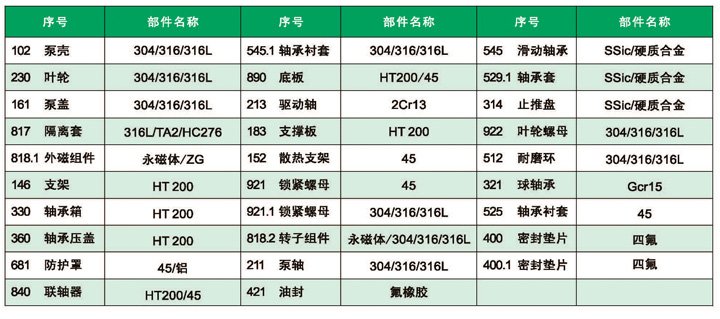

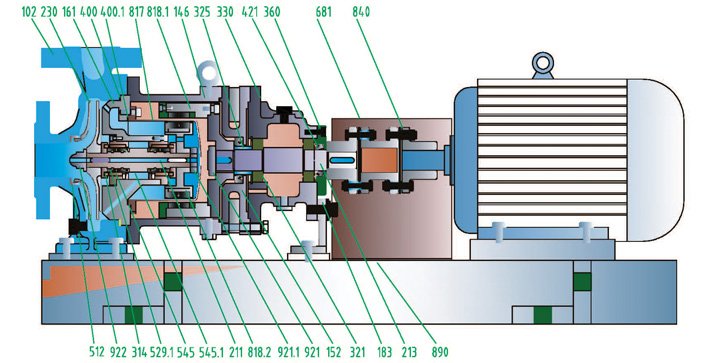

二、結構圖：

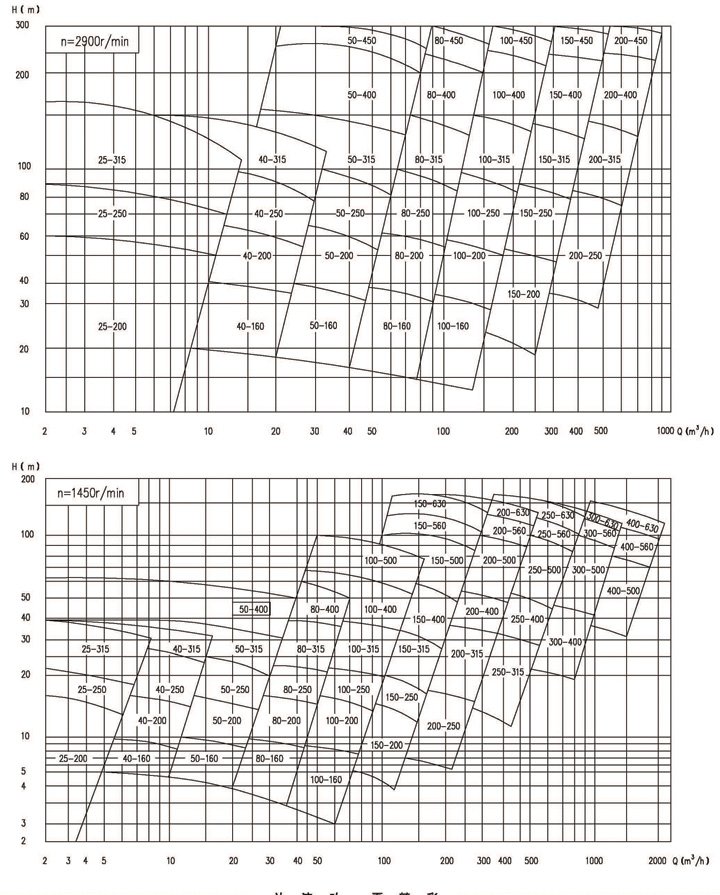

三、性能曲線圖：
