MT-HTP型耐腐蝕高溫磁力泵
595
MT-HTP高溫磁力泵主要特點是利用磁傳動器的外磁鋼旋轉時，磁力線穿過間隙和隔離套，作用于內磁鋼上，使泵軸與電動機同步旋轉，無接觸地傳遞扭矩。在泵軸的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封，因而杜絕了石油化工行業中免不了的跑、冒、滴、漏現象，完全無泄漏。此種類型的泵適用于輸送有毒、有害、易燃、易爆和貴重液體介質，是創建無泄漏、無污染文明車間、文明工廠的理想用泵。
MT-HTP磁力泵適用于石油、化工、制藥、電鍍、環保、食品、影視洗印、水處理、國防等行業。是輸送易燃、易爆、易揮發、有毒、貴重和各種腐蝕性液體的理想設備。
MT-HTP系列高溫磁力泵，其過流部件材質以Ⅱ類和Ⅲ類金屬材質為主，也可以帶非金屬襯里或熱固體性塑料，這類泵統稱金屬磁力泵，適用于輸送液體的吸入壓力必須大于其汽化壓力0.1MPa,大出口壓力4.0MPa,溫度不超過350℃，密度不大于1600kg/m3,粘度不大于30×10-6m2/S的不含鐵磁性質顆粒和纖維的液體。

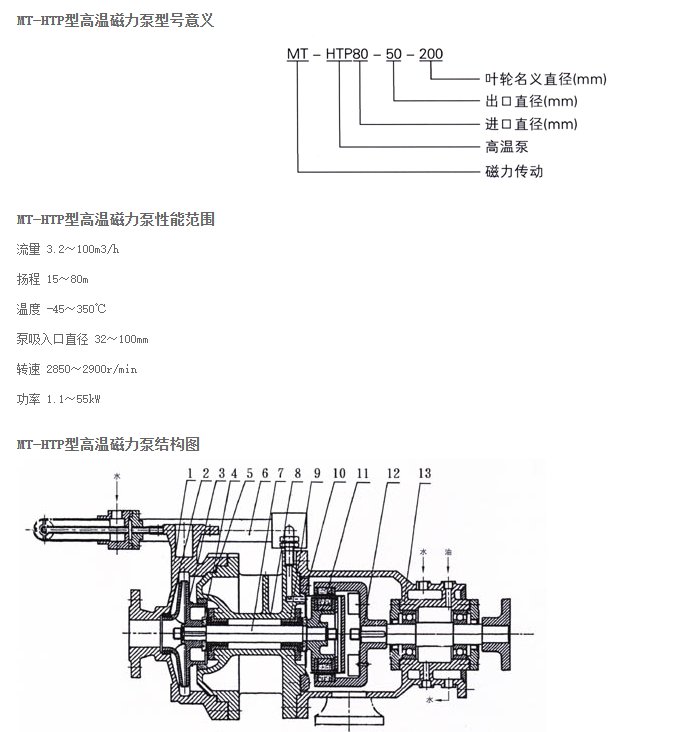

序號 | 零件名稱 | 材料 | 序號 | 零件名稱 | 材料 |
1 | 泵體 | 不銹鋼ZGCr18Ni9 | 8 | 軸承體 | 不銹鋼ZG1Cr18Ni9 |
2 | 扣環 | 不銹鋼1Cr18Ni9Ti | 9 | 軸承 | 碳石墨M120P |
3 | 葉輪 | 不銹鋼ZG1Cr18Ni9 | 10 | 隔離套 | 不銹鋼1Cr18Ni9Ti |
4 | 止推環 | 硬質合金YG8 | 11 | 內磁鋼總成 | 釤鈷磁鋼組合件 |
5 | 密封圈 | 聚四氟乙烯F4 | 12 | 外磁鋼總成 | 釤鈷磁鋼組合件 |
6 | 冷卻裝置 | 不銹鋼組合件 | 13 | 冷卻聯接架 | 鑄件HT200 |
7 | 泵軸 | 不銹鋼1Cr18Ni9Ti |
型號 | 口徑(mm) | 流量 (m3/h) | 揚程 (m) | 汽蝕余量 (NPSH)r(m) | 轉速 (r/min) | 電機功率 (KW) | |
進口 | 出口 | ||||||
MT-HTP32-20-125 | 32 | 20 | 3.2 | 20 | 5.0 | 2900 | 1.1 |
MT-HTP32-20-160 | 32 | 3.5 | 1.5 | ||||
MT-HTP40-25-125 | 40 | 25 | 6.3 | 20 | 6.0 | 1.5 | |
MT-HTP40-25-160 | 32 | 3.5 | 3 | ||||
MT-HTP40-25-200 | 50 | 3.5 | 5.5 | ||||
MT-HTP50-32-160 | 50 | 32 | 12.5 | 32 | 3.5 | 4.0 | |
MT-HTP50-32-200 | 50 | 3.5 | 7.5 | ||||
MT-HTP50-32-250 | 80 | 3.5 | 18.5 | ||||
MT-HTP65-50-160 | 65 | 50 | 25 | 32 | 4.0 | 7.5 | |
MT-HTP65-40-200 | 40 | 50 | 4.0 | 15 | |||
MT-HTP65-40-250 | 80 | 4.0 | 22 | ||||
MT-HTP65-40-315 | 125 | 4.0 | 30 | ||||
MT-HTP80-65-160 | 80 | 65 | 50 | 32 | 4.0 | 15 | |
MT-HTP80-50-200 | 50 | 50 | 4.0 | 18.5 | |||
MT-HTP80-50-250 | 80 | 4.0 | 37 | ||||
MT-HTP80-50-315 | 125 | 4.0 | 55 | ||||
MT-HTP100-80-160 | 100 | 80 | 100 | 32 | 4.0 | 18.5 | |
MT-HTP100-65-200 | 65 | 50 | 4.0 | 37 | |||
MT-HTP100-65-250 | 80 | 4.0 | 55 | ||||
MT-HTP100-65-315 | 125 | 4.0 | 90 | ||||
MT-HTP125-100-200 | 125 | 100 | 200 | 50 | 5.0 | 45 | |
MT-HTP125-100-250 | 80 | 4.5 | 90 | ||||
MT-HTP125-100-315 | 125 | 4.5 | 132 | ||||
