一、XD單級旋片式真空泵概述：
XD系列真空泵為單級聯軸式結構，它的工作性能是高轉速，低噪聲，抽速快，效率高，泵只需空氣冷卻，有防返油結構，防止泵油返入被抽系統，泵內裝有排氣過濾器，有效消除油霧，運轉平衡，振動小，可以在任意壓強下工作。該泵的技術參數2×10-2，已普遍適用食品真空包裝，醫藥、印刷機械紙張輸送，玻璃工業輸送，真空夾具，干燥等單位的使用。
二、XD單級旋片式真空泵特點：
1、泵內設有自動充氣隔離閥，當泵停止時，進氣品隔離閥自動與被抽系統隔離，可以防止 泵油返入被抽系統；
2、設有油霧消除器，能有效地消除在排氣中的油蒸氣，因此不需要接管排氣；
3、運行平穩，振動小，放在水平面上即可工作，不需地腳螺栓；
4、可用一般發動機油工作，不需要真空泵油。
三、XD單級旋片式真空泵性能參數：
| 性能 |
抽氣 速率 |
電機 功率 |
泵轉速 |
注油 量L |
吸氣 口 |
重量 | 電壓 | 聲壓級 | 性能 |
| 型號 |
（m3/ h） |
kw | rpm | 注1 | 尺寸 | kg | V |
dB（A） ≤ |
型號 |
| XD-10 | 10 | 200 | 0.37 | 1400 | 0.5 | G1/2″ | 16 | 380/220 | 69 |
| XD-20 | 20 | 200 |
0.9 （220） |
2800 | 0.5 | G1/2″ | 18 | 380/220 | 71 |
| XD-20 | 20 | 200 |
0.75 （380） |
2800 | 0.5 | G1/2″ | 18 | 380/220 | 71 |
| XD-25 | 25 | 200 |
0.9 （220） |
2800 | 0.5 | G3/4″ | 18 | 380/220 | 73 |
| XD-25 | 25 | 200 |
0.75 （380） |
2800 | 0.5 | G3/4″ | 18 | 380/220 | 73 |
| XD-40 | 40 | 200 | 1.1 | 1440 | 1.5 | G11/4″ | 58 | 380/220 | 75 |
| XD-63 | 63 | 200 | 1.5 | 1440 | 2 | G11/4″ | 62 | 380 | 76 |
| XD-100 | 100 | 200 | 3 | 1440 | 2.5 | G11/4″ | 89 | 380 | 77 |
| XD-160 | 160 | 200 | 4 | 1440 | 9 | G2″ | 145 | 380 | 79 |
| XD-250 | 250 | 200 | 7.5 | 1440 | 9 | G2″ | 200 | 380 | 80 |

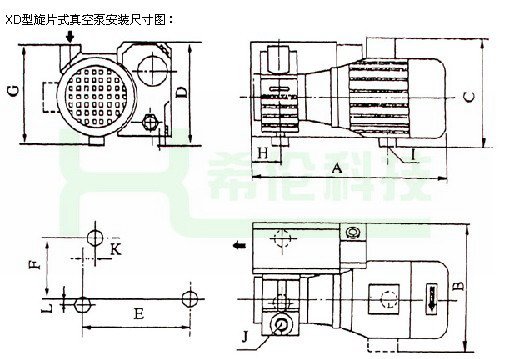

四、XD單級旋片式真空泵安裝尺寸圖：
| 型號 | A | B | C | D | E | F | G | H | I | J | K | K |
| XD-10 | 4O5 | 265 | 205 | 180 | 210 | 131 | 170 | 60 | M8 | G1/2″ | 0 | 0 |
| XD-20 | 410 | 265 | 205 | 180 | 210 | 131 | 170 | 60 | M8 | G1/2″ | 0 | 0 |
| XD-25 | 420 | 265 | 205 | 180 | 213 | 131 | 170 | 65 | M8 | G3/4″ | 0 | 0 |
| XD-40 | 632 | 310 | 280 | 280 | 315 | 183 | 270 | 162 | M8 | G11/4″ | 0 | 10 |
| XD-63 | 665 | 330 | 280 | 280 | 365 | 195 | 250 | 130 | M8 | G11/4″ | 0 | 6 |
| XD-100 | 745 | 470 | 255 | 295 | 352 | 275 | 211 | 211 | M8 | G11/4″ | 0 | 0 |
| XD-160 | 835 | 540 | 410 | 410 | 390 | 304 | 240 | 240 | M10 | G2″ | 0 | 26 |
| XD-250 | 948 | 540 | 410 | 410 | 516 | 304 | 240 | 240 | M10 | G2″ | 0 | 26 |
