JZJX羅茨旋片真空機組
直接聯系
無錫市邦杰機械設備廠
江蘇
面議
邦杰
JZJX羅茨旋片真空機組
1472
羅茨真空機組工作原理
JZJX羅茨旋片真空機組是以羅茨泵為主泵，以旋片泵為前級泵串聯而成的。羅茨旋片真空機組選用旋片泵作為前級泵，它克服了旋片泵使用時在一定壓力下抽氣速率低的缺點，同時保留了羅茨泵能迅速工作，有較大抽氣速率的優點。因該機組結構緊湊、抽速大、占地面積小，可以代替多臺機械真空泵，因此羅茨泵-旋片泵機組廣泛地用于在真空冶煉、電力電容器、變壓器真空熱處理、真空鍍膜設備的預抽、電真空半導體等行業中抽除密閉容器中含氧不高的、無爆炸性的、對金屬無腐蝕性的、與泵油不會起化學反應的以及不含有顆粒塵埃的氣體。
是以羅茨泵為主泵，以旋片泵為前級泵串聯而成。其結構緊湊，操作方便。適用于抽除空氣及其它無可凝性及無腐蝕性的氣體，廣泛應用于需要大抽速和高真空的各種真空系統中。如：真空冶煉，電力電容器，變壓器，真空浸漬處理，真空鍍膜設備中的預抽等。
性能及規格
| 性能 型號 | 抽氣速率 (L/S) | 極限壓力 (≤Pa) | 主泵 | 前級泵 | 總功率 (Kw) | 進氣口徑 | 排氣口徑 |
| JZJX30-8 | 30 | 5×10-2 | ZJ30 | 2X-4A | 1.3 | Φ50 | Φ19 |
| JZJX30-4 | 30 | 5×10-2 | ZJ30 | 2X-8A | 1.85 | Φ50 | Φ19 |
| JZJX70-8 | 70 | 5×10-2 | ZJ70 | 2X-8A | 2.6 | Φ80 | Φ19 |
| JZJX70-4 | 70 | 5×10-2 | ZJ70 | 2X-15 | 3.7 | Φ80 | G2” |
| JZJX150-8 | 150 | 5×10-2 | ZJ150A | 2X-15 | 5.2 | Φ100 | G2” |
| JZJX150-4 | 150 | 5×10-2 | ZJ150A | 2X-30A | 6 | Φ100 | G2 1/2” |
| JZJX150-2 | 150 | 5×10-2 | ZJ150A | 2X-70A | 8.5 | Φ100 | G4” |
| JZJX300-8 | 300 | 5×10-2 | ZJ300 | 2X-30A | 7 | Φ150 | G2 1/2” |
| JZJX300-4 | 300 | 5×10-2 | ZJ300 | 2X-70A | 9.5 | Φ150 | G4” |
| JZJX300-2 | 300 | 5×10-2 | ZJ300 | 2×2X-70A | 15 | Φ150 | G4” |
| JZJX600-8 | 600 | 5×10-2 | ZJ600 | 2X-70A | 11 | Φ150 | G4” |
| JZJX600-4 | 600 | 5×10-2 | ZJ600 | 2×2X-70A | 18.5 | Φ150 | G4” |
| JZJX1200-8 | 1200 | 5×10-2 | ZJ1200 | 2×2X-70A | 22 | Φ300 | G4” |
| 型號 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | Φ | H |
| JZJX30-8 | 650 | 85 | 360 | 530 | 550 | 25 | 500 | 550 | / | 12 | 1098 |
| JZJX30-4 | 650 | 85 | 360 | 530 | 640 | 25 | 590 | 640 | / | 12 | 1128 |
| JZJX70-8 | 930 | 165 | 600 | 930 | 770 | 20 | 610 | 650 | 20 | 14 | 1305 |
| JZJX70-4 | 930 | 165 | 600 | 930 | 798 | 20 | 710 | 750 | 48 | 14 | 1305 |
| JZJX150-8 | 1036 | 130 | 700 | 959 | 1118 | 20 | 768 | 808 | 300 | 15 | 1312 |
| JZJX150-4 | 1072 | 230 | 530 | 990 | 1048 | 20 | 710 | 750 | 300 | 15 | 1440 |
| JZJX150-2 | 1125 | 230 | 620 | 1080 | 1038 | 20 | 866 | 906 | 155 | 15 | 1440 |
| JZJX300-8 | 1178 | 180 | 800 | 1160 | 1324 | 20 | 710 | 750 | 424 | 15 | 1425 |
| JZJX300-4 | 1235 | 160 | 900 | 1217 | 1330 | 20 | 866 | 906 | 274 | 15 | 1570 |
| JZJX600-8 | 1235 | 160 | 900 | 1217 | 1400 | 20 | 866 | 906 0 | 354 | 15 | 157 |
| JZJX600-4 | 1379 | 20 | 1327 | 1367 | 1298 | 270 | 1300 | 1840 | (237) | Φ20 | 1556 |
| JZJX1200-8 | 2570 | 50 | 1300 | 2340 | 1710 | 30 | 1780 | 1840 | (26) | Φ25 | 2121 |

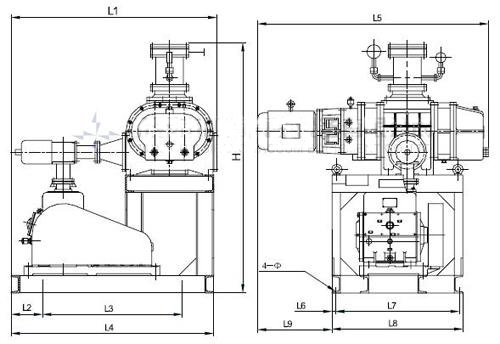

安裝尺寸圖

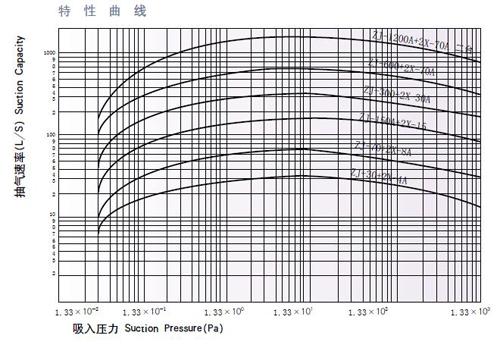

曲線圖
