閥門概況
D971X-16Q寬邊電動對夾蝶閥是隨閥桿轉動，以實現啟閉動作的閥門，主要做截斷閥使用，亦可設計成具有調節性閥門，不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。
閥門參數
執行標準 名稱 設計及制造 結構長度 試壓標準 上法蘭尺寸 側法蘭尺寸 參照標準 GB/T 12238-2008 GB/T 12221-2008 GB/T 13927-2008 ISO 5211 CLASS150/PN6/PN10/PN16/

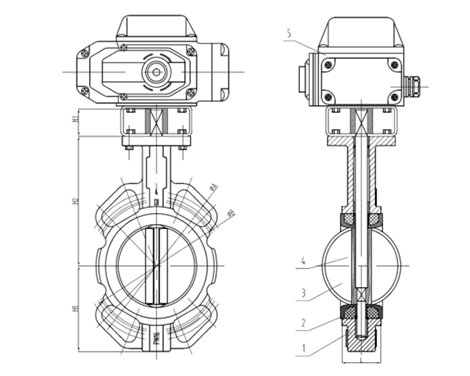

5K/10K/TABLE D/TABLE E零部件信息 名稱 閥體 閥座 蝶板 閥軸 電動執行器 材質及說明 球墨鑄鐵DI EPDM DI 不銹鋼410 組件 尺寸信息 DN NPS（英寸） H1 H2 H3 ?A ?B L DN50 2" 75 129 32 125 105 43 DN65 2.5" 82 136 32 145 127 46 DN80 3" 99 153 32 160 145 46 DN100 4" 110 167 32 190.5 165 52 DN125 5" 125 193 32 216 200 56 DN150 6" 145 209 32 241.3 225 56 DN200 8" 170 251 40 298.4 280 60 DN250 10" 210 280 45 361.9 350 68 DN300 12" 240 315 45 431.8 400 78 DN350 14" 260 348 45 476.2 445 78 DN400 16" 295.5 392.5 52 540 510 102 DN450 18" 401.5 322.5 52 585 565 114 DN500 20" 451.5 362.5 64 650 620 127 DN600 24" 541.5 428.5 70 770 725 154 DN700 28"
