Q671F-16P DN50
直接聯系
溫州蘇正自控閥門有限公司
浙江永嘉
1萬元以下
蘇正
Q671F-16P DN50
6695
水處理環保，粉塵環保，食品機械，環保機械配套等
一、氣動對夾球閥產品概述
Q671氣動對夾球閥是氣動球閥系列中的一種產品，也可稱為氣動超薄球閥。對夾式氣動球閥是吸收意大利技術并經國產化設計而發展出來的新型超短法蘭距球閥。氣動超薄球閥它采用直連方式執行機構連接，具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定可靠等優點氣動超薄球閥可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
二、氣動對夾球閥主要技術參數及性能
公稱通徑 | DN15～150mm | |
公稱壓力 | PN1.6 2.5MPa | |
泄漏量 | 軟密封:零泄漏 | 硬密封:≤額定流量的10-5 |
流量特性 | 快開特性 | |
閥體形式 | 整體式鍛造、整體式鑄造 | |
連接形式 | 超薄法蘭式、對夾式 | |
閥芯形式 | "O"型球形閥芯 | |
密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |
適用溫度 | 密封面 | |
PTFE≤180℃、PPL≤300℃、硬密封≤450℃ | ||
配置執行器型號 | AT系列單作用（SR） 雙作用（DA）氣動執行器 | |
控制方式 | 開關兩位控制、4-20mA模擬量控制 | |
三、氣動對夾球閥執行器技術參數
執行器型號 | AT系列單雙作用氣動執行器 |
供氣壓力 | 0.4～0.7MPa |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 | -30～+70℃ |
作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
四、氣動對夾球閥主要零件材料
零件名稱 | 材料 | |||
閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
閥桿 | 2Cr13 | 304 | 316 | 316L |
閥座密封圈 | PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金) | |||
填料 | V型PTFE四氟填料、柔性石墨 | |||
五、氣動對夾球閥主要性能規范
公稱通徑DN(mm) | DN15-300 | ||||
公稱壓力 | PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 |
試驗壓力 | 強度試驗 | 1.5 | 2.4 | 3.75 | 6.0 |
密封試驗 | 1.1 | 1.76 | 2.75 | 4.4 | |
低壓氣密試驗0.5～0.7 | |||||
適用介質 | 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) | ||||

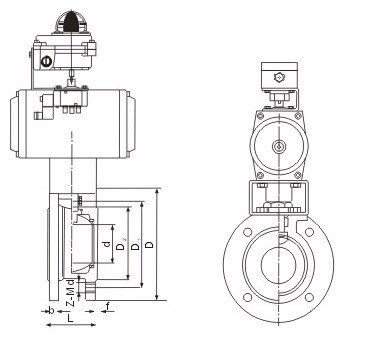

六、氣動對夾球閥外形圖
七、氣動對夾球閥安裝連接尺寸
公稱通徑DN(mm) | L | D | D1 | D2 | n-Φd | H | 執行器型號 |
15 | 32 | 95 | 65 | 45 | 4-M12 | 185 | DA52/SR63 |
20 | 38.5 | 105 | 75 | 55 | 4-M12 | 191 | DA52/SR63 |
25 | 45 | 115 | 85 | 65 | 4-M12 | 193 | DA63/SR75 |
32 | 55 | 140 | 100 | 78 | 4-M16 | 212 | DA75/SR83 |
40 | 62 | 150 | 110 | 85 | 4-M16 | 217 | DA75/SR92 |
50 | 72 | 165 | 125 | 100 | 4-M16 | 260 | DA83/SR105 |
65 | 95 | 185 | 145 | 120 | 4-M16 | 293 | DA92/SR105 |
80 | 120 | 200 | 160 | 135 | 8-M16 | 323 | DA105/SR125 |
100 | 145 | 220 | 180 | 155 | 8-M16 | 382 | DA125/SR140 |
125 | 200 | 250 | 210 | 185 | 8-M16 | 468 | 獲取更多信息，請?jiān)L溫州蘇正自控閥門有限公司 網站
