Z-76S
直接聯系
上海巍申環保科技有限公司
上海
面議
上海巍申
Z-76S
3387
●DMF-Z-76S安裝尺寸圖示
公稱通徑 | 膜片 | D | H | L | L1 | G | W | W1 | g | Hm | 噴吹 | 流量系數 | ||
公制 | 英制 | Kv | Cv | |||||||||||
76 | 3" | 雙 | Φ200 | 260 | 220 | 32 | G3" | 120 | 66 | G1/2" | 218 | 37～65 | 160 | 187 |
單位：mm
Z-76S電磁脈沖閥技術指標： | ||||
名稱 | 指標 | |||
工作介質 | 潔凈空氣（<55°C) | |||
工作壓力 | 0.1∽0.7MPa | |||
工作電壓 | DC24v | AC110v | AC220v | |
工作電流 | 1A | 0.46A | 0.23A | |
溫度等級 （1、2級） | 常溫（1級） | -25∽80°C（-13∽176°F） | ||
高溫（2級） | -25∽230°C（-13∽446°F） | |||
小膜片直徑 | Φ66mm | |||
大膜片直徑 | Φ200mm | |||
流量系數Kv/Cv | 159.95/186.66 | |||
噴吹面積 | 37∽65m2 | |||
進出氣口通徑 | G3" | |||
質量 | 4.3kg | |||
空氣相對濕度 | ≤85% | |||
防護等級 | IP65 | |||
膜片壽命 | 噴吹100萬次或3年 | |||

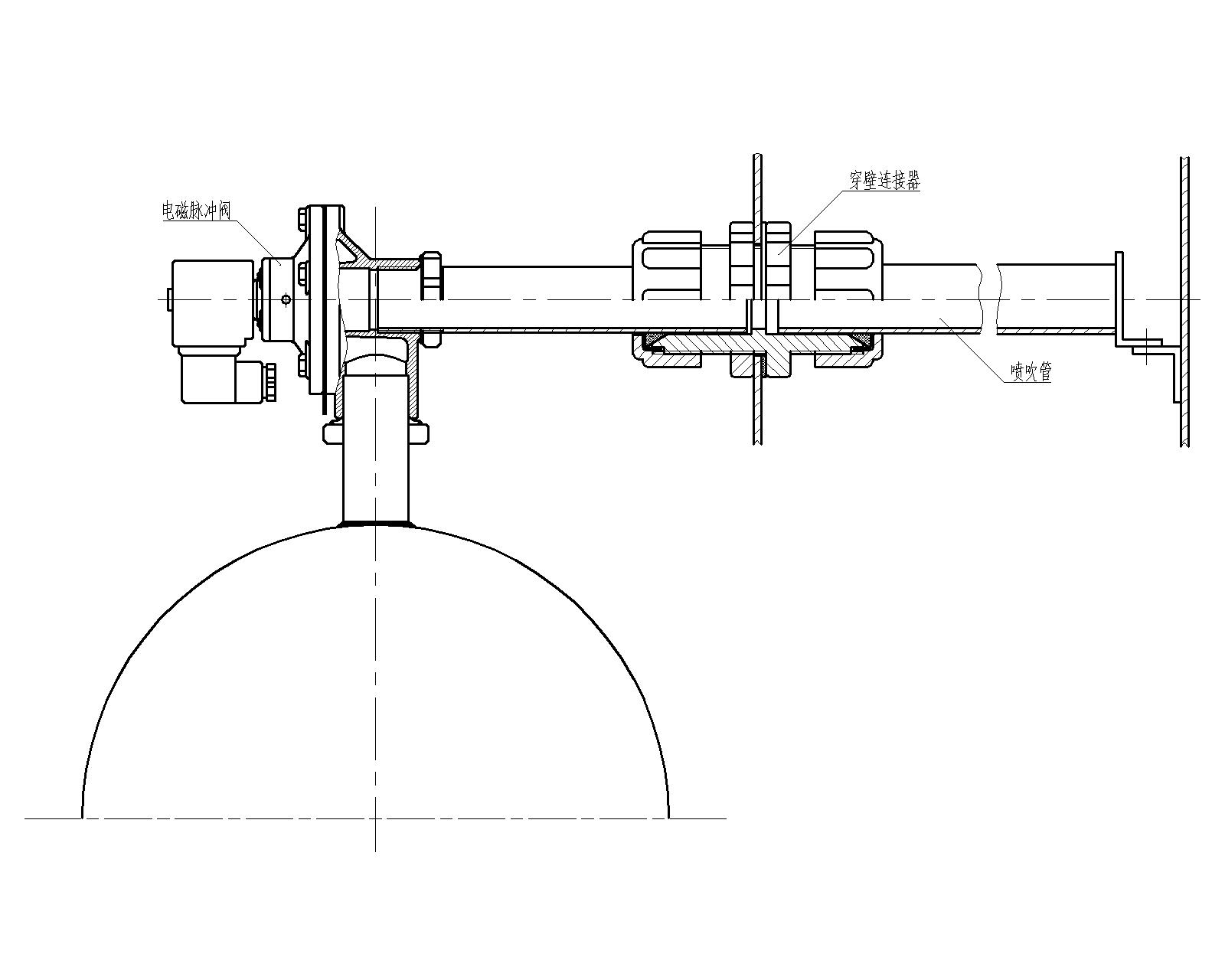

安裝圖：
