ZSQP、M、Q氣動活塞式切斷閥

口徑：15~200mm
特點：快開

閥體


形式	直通鑄造球型閥、三通鑄造球型閥
公稱通徑	15. 20. 25. 32. 40. 50. 65. 80. 100. 125. 150. 200mm
公稱壓力	PN16、40、64bar
法蘭標準	JB/T79.1-94、79.2-94等
材料	鑄鋼( ZG230-450)、不銹鋼(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等
工作溫度	標準型：-17-230℃ 散熱型：230-450℃ 低溫型：-60--196℃ 波紋管密封型：-40-350℃
閥蓋形式	螺栓壓緊式
填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

閥內組件
閥芯型式	單座柱塞型閥芯（單座）、壓力平衡式閥芯（套筒）、V型缺口閥蕊（三通）
流量特性	快開
材料	不銹鋼(1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等。

閥作用形式

單作用執行機構：氣關式(B)-失氣時閥位開(FO)；氣開式(K)一失氣時閥位關(FC)

附件
電磁閥、空氣過濾減壓器、保位閥、行程開關等

額定流量系數Kv、額定行程、泄漏量、允許壓差
公稱通徑DN（mm）		15	20	25	32	40	50	65	80	100	125	150	200
流量系數Kv	單座、三通	5	8	12	17	29	43	70	110	165	275	440	600
流量系數Kv	套筒	-	-	12	17	29	43	70	110	165	275	440	600
額定行程L（mm）		8				12		20		25	40
泄漏量L/H	硬密封	單座：0.01%x閥額定容量；套筒：0.5%x閥額定容量
泄漏量L/H	軟密封	VI級
允許壓差	單座、三通	64	60.9	29.1	18.5	21.8	13.3	15.2	9.9	6.2	6	6.9	3.9
允許壓差	套筒	64
備注：對于波紋管密封調節閥，**允許壓差為10bar，表中數值若小于10bar則不變，若大于10bar則取l0bar.

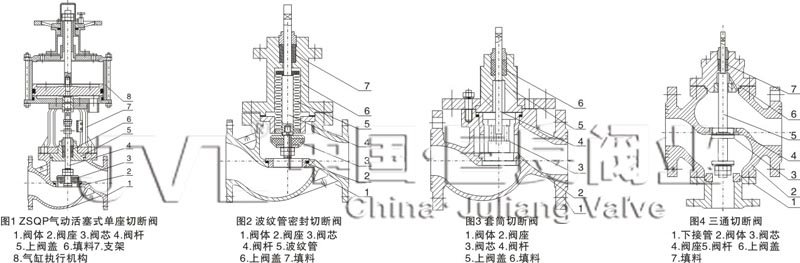

ZSQP、M、Q氣動活塞式切斷閥，由氣動活塞執行機構和控制閥門組成，閥體結構有單座、套筒和三通三種型式。廣泛應用于石油、化工、冶金、電力、輕工、紡織等行業的自動化控制系統中。
