T967Y型電動調節閥
用途
|
T967電動調節閥，籠式套筒柱塞閥芯。可承受較大壓差， 工作時不易產生振動，調節性能好，使用壽命長，適用于鍋爐給水 旁路管道上，調節給水流量。 主要零件材料 序號 零部件 材料 1 閥體 WCB 2 閥芯 1Cr18Ni9Ti 3 套筒 1Cr18Ni9Ti 4 支架 WCB 5 閥桿 38CrMoALA
|
|
主要性能參數
|
型號 |
公稱通徑 DN（mm） |
設計壓差 ΔP（MPa） |
**流通面積 （cm2） |
適用介質 |
工作溫度 ℃ |
工作行程 （mm） |
**流量 （t/h） |
電動執行器 |
|
T967Y-200 |
20 |
4.5 |
4.87 |
水、蒸汽 |
425 |
16 |
15 |
SKZ-310 |
|
25 |
4.5 |
5.3 |
16 |
18 |
||||
|
32 |
4.5 |
5.9 |
16 |
21 |
||||
|
40 |
3.92 |
6.38 |
25 |
28 |
||||
|
50 |
3.92 |
6.83 |
25 |
35 |
||||
|
80 |
3.7 |
9.57 |
40 |
55 |
SKZ-410 |
|||
|
100 |
3.7 |
15.2 |
40 |
100 |
||||
|
150 |
3.32 |
21.4 |
60 |
190 |
SKZ-510 |
|||
|
175 |
3.32 |
29.83 |
60 |
280 |

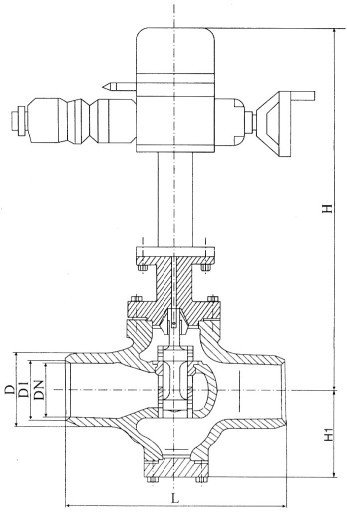

主要外形及連接尺寸
|
型號 |
公稱通徑 DN（mm） |
L |
H |
H1 |
D1 |
D |
|
T967Y-200 |
20 |
220 |
780 |
130 |
22 |
43 |
|
25 |
230 |
800 |
137 |
25 |
50 |
|
|
32 |
260 |
830 |
145 |
32 |
60 |
|
|
40 |
300 |
845 |
158 |
40 |
73 |
|
|
50 |
350 |
870 |
170 |
50 |
85 |
|
|
80 |
470 |
1050 |
195 |
93 |
125 |
|
|
100 |
550 |
1150 |
218 |
113 |
140 |
|
|
150 |
650 |
1270 |
260 |
166 |
193 |
|
|
175 |
700 |
1330 |
315 |
186 |
225 |
