自力式壓力調節閥(以下簡稱壓力閥)是一種無需外來能源而只依靠調介質自身的壓力變化進行自動調節壓力的節能型產品．具有測量、執行、控制的綜合功能。廣泛適用于石油、化工、冶金、輕工等工業部門及城市供熱、供噯系統。本產品可用于非腐蝕性(最高溫度350℃)的液體、氣體和蒸汽等介質的壓力控制裝置。
黃銅?空氣?水用、油用、氣體、蒸汽、電站?酸類。冷水、熱水?制藥、發電、造紙、城建、礦產?石油、煤氣、天然氣 化工、水處理?食品、醫藥?電力、輕紡
德國萊LIK克品牌-進口自力式調節閥是一種無需外來能源而只依靠被調介質自身的壓力變化進行自動調節壓力的節能型號產口，具有測量、執行、控制的綜合功能。廣泛用于石油、化工，冶金、輕工等工業部門及城市供熱、供暖系統。本產品可用于非腐蝕性（**溫度350度）的液體、氣體和蒸汽等介質壓力控制裝置。
2、產品和結構及工作原理
產品結構
本產品為直接作用型自力式壓力調節閥，由閥體、閥芯部件、閥蓋、頂盤、上、下膜蓋、膜片、彈簧、調節螺母等零部件所組成。

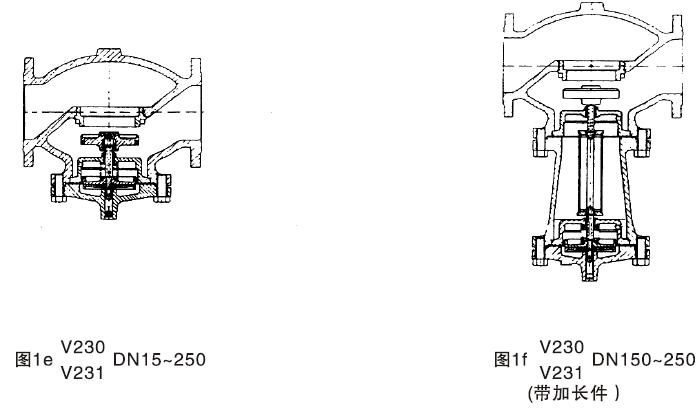

其具體結構參見圖
1、閥體 2、閥座 3、閥芯 4、閥蓋 5、膜蓋
6、膜片 7、彈簧 8、調節螺母 9、導壓管
1、閥體 2、閥座 3、閥芯 4、閥蓋 5、膜蓋
6、膜片 7、彈簧 8、調節螺母 9、導壓管
b工作原理

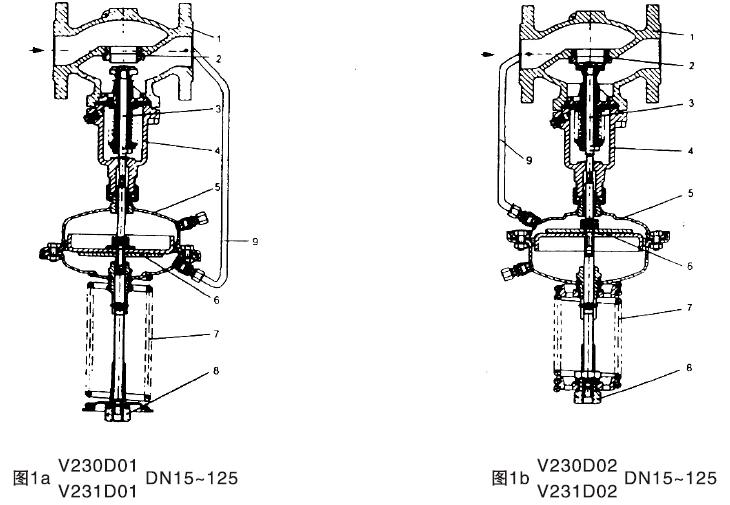

（1）作閥后壓力調節時的工作原理：（見圖1a)
工藝介質的閥前壓力P1經過閥芯、閥座的節流后，變為閥后壓力P，P2經過導壓管輸入到執行器的下膜室內作用在頂盤上，產生的作用力與彈簧的反作用相平衡，決定了閥芯、閥座相對位置，控制閥后壓力。當閥后壓力P2增加時，P2用作在項盤上的作用國也隨之增加。此時，碩盤的作用力大于彈簧的反作用力，使閥芯關向閥座的位置，直到頂盤的作用力與彈簧反作用力相平衡為止。這時，閥芯與閥座之間的流通面積減少，流阻變大，從而使P2降為設定值。同理，當閥后壓力P2降低時，作用方向與上村相反，這就是閥后壓力調節時的工作用原理。
當需要改變閥后壓力P2的設定值時，可調整調節螺母8.
（2）作閥前壓力調節時的工作原理：（見圖1b)
工藝介質閥前壓力P1通過閥芯、閥座節流后變為閥后壓力P2，同時P1通過導壓客輸入到執行器的上膜室內作用在頂盤上，產生的作用力與彈簧的反作用力相平衡，決定了閥芯、閥座的相對位置，控制閥前壓力。當閥前壓力P1增加時，P1作用在頂盤的作用力也隨之增加。此時頂盤上的作用力大于彈簧的反作用力，使閥芯向離開閥座方向移動，直到頂盤的作用力與彈簧反作用力相平衡為止。這時閥芯與閥座之間流通面積變大，流阻變小，從而使P1 降為設定值。同理，當閥前壓力P1降低時，作用方向與上述相反，這就是閥前太力調節時的工作原理。
當需要改變閥前壓力P1的設定值時，可調整調節螺桿8。

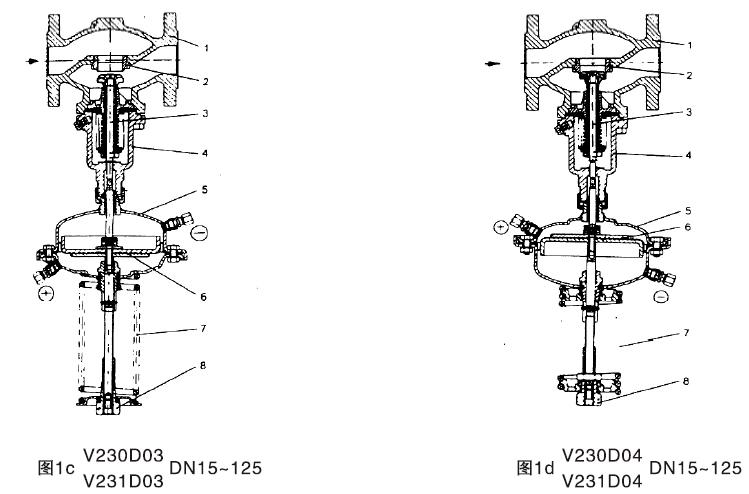

（3）作差壓控制時的工作原理：（圖1C、圖1d及安裝示例）
工藝介質通過閥節流后，進入被控設備，而被控設備的差壓，分別引入閥的上、下膜室，在上、下膜室內產生推力，并與彈簧反力相平衡，從而確定了閥芯與閥座的相對位置，而閥芯與閥座的相對位置確定了差壓值幺P的大小。當被控差壓變化時，力的平衡被破壞，從而帶動閥芯運動，從閥芯的運動改變了閥的阻力系數，即控制了被控差壓值為沒定值。這就是差壓控制的工作原理。
4、產品的型號、外形尺寸
a產品型號
本產品型號由控制閥的型號的執行器的型號兩部分組合而成。
控制閥型號：V230（硬密封型）V231（軟密封型）
執行器型號：DA3/DA4
組合后壓力閥型號：
閥后壓力調節閥：V230D01（硬密封型）V231D01（軟密封型）
閥前壓力調節閥：V230D02（硬密封型）V231D02（軟密封型）
差壓控制調節閥：差壓上升閥關閉：V230D03(硬密封型）V231D03(軟密封型）
差壓上升閥開啟：V230D04（硬密封型）V231D04軟密封型）
型號組合說明：
V230+DA3=V230D01、V231+DA3=V231D01(閥后調節型）
V230+DA4=V230D02、V231+DA4=V231D02(閥前調節型）
V230+DA3=V230D03、V231+DA3=V231D03（差壓調節型、差壓上升閥關閉）
V230+DA4=V230D04、V231+DA4=V231D04（差壓調節型、差壓上升閥開啟）
型號舉例：
例1：V230D01，硬密封閥后壓力調壓閥，配用DA3型執行器
例2：V231D02，軟密封閥前壓力調壓閥，配用DA4型執行器
例3：V230D04，硬密封壓差控制調壓閥，配用DA4型執行器（差壓上升、閥開啟）
例4：V231D03，軟密封差壓控制調壓閥，配用DA3型執行器（差壓上升、閥關閉）
B關品外形尺寸及重量

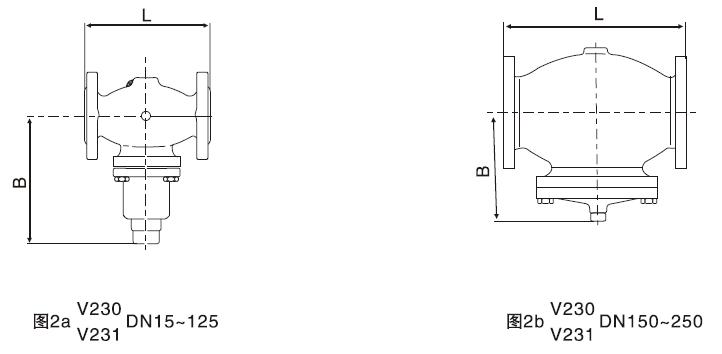

控制閥的外形尺寸如圖2a，圖2b及表1所示
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
L (mm) | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 |
B (mm) | 212 | 212 | 238 | 238 | 240 | 240 | 275 | 275 | 380 | 380 | 295 | 325 | 372 |
大約重量（kg) | 6.2 | 6.7 | 9.7 | 13 | 14 | 17 | 29 | 33 | 60 | 70 | 80 | 140 | 220 |
V230/231尺寸及重量

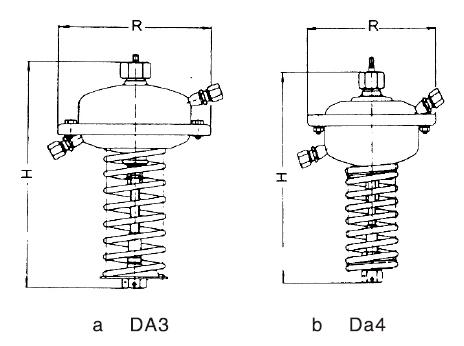

執行咄咄逼人的外形尺寸如圖3及表2表3所示
DA3執行器尺寸量量（圖3a)表2
有效面積（cm2) | 32 | 80 | 250 | 630 |
ΦR （mm) | 172 | 172 | 263 | 380 |
H （mm) | 435 | 430 | 470 | 520 |
大約得量（kg) | 7.5 | 7.5 | 13 | 28 |
DA4執行器尺寸及重量（圖3b)表
有效面積（cm2) | 32 | 80 | 250 | 630 |
ΦR （mm) | 172 | 172 | 263 | 380 |
H （mm) | 440 | 435 | 440 | 520 |
大約得量（kg) | 7.5 | 7.5 | 13 | 28 |
注：（1）壓力閥的總高及總重分別為控制閥與執行器高度、重量之和。
（2）公稱壓力：PN16，PN40
（3）正常為GB標準也可為用戶提供下列法蘭標準的產品，介訂貨時間間應特殊注明。
1：JB（中國），2：ANSI（美國），3：DIN（德國），4：JPI（日本），5：JIS（日本）

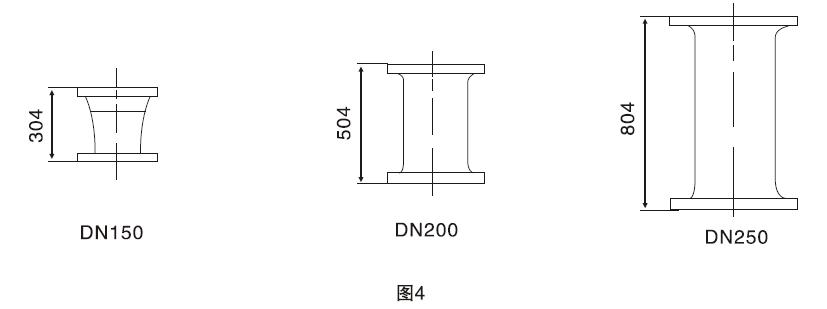

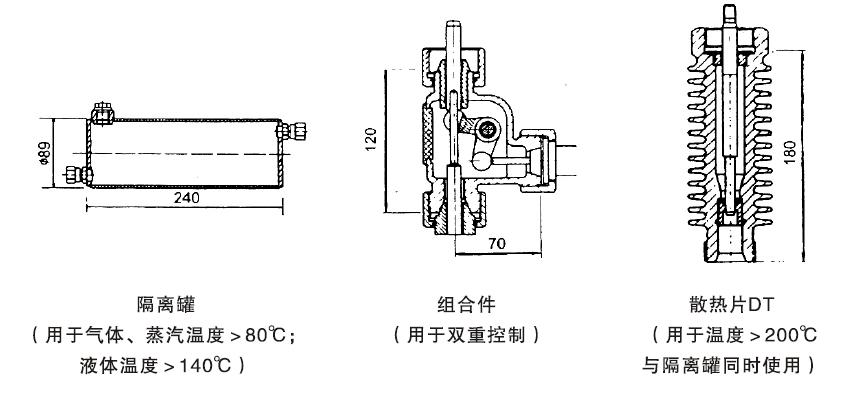

加長件（用于氣體溫度>80℃，液體溫度>140℃）
1.5產品主要持駐參數
V231/V231控制閥技術參數
