30W02雙膜片微壓控制閥。由控制閥門、執行器、指揮器、壓力彈簧等部件組成。主要用于保持容器頂部保護氣體（一般為氮氣）的壓力恒定，以避免容器內物料與空氣直接接觸，防止物料揮發、被氧化，以及容器的安全。特別適用于各類大型儲罐的氣封保護系統。
黃銅?空氣?水用、油用、氣體、蒸汽、電站?酸類。冷水、熱水?制藥、發電、造紙、城建、礦產?石油、煤氣、天然氣 化工、水處理?食品、醫藥?電力、輕紡
進口自力式氮封閥，由控制閥門、執行器、壓力彈簧、指揮器、脈沖管等部件組成。 自力式氮封閥主要用于保持容器頂部保護氣體（一般為氮氣）的壓力恒定，以避免容器內物料與空氣直接接觸，防止物料揮發、被氧化，以及容器的安全。特別適用于各類大型儲罐的氣封保護系統。該產品具有節能、動作靈敏、運行可靠、操作與維修方便等特點。廣泛應用于石油、化工等行業。
 |  |
圖1 ZZDG 供氮裝 | 圖2 ZZDX 泄氮裝置 |
供氮裝置（見圖1），將設在罐頂的取壓點的介質經導壓管引入檢測機構(7)，介質在檢測元件上產生一個作用力與與彈簧(8)、預緊力相平衡。當罐內壓力降低至低于供氮裝置壓力設定點時，平衡破壞，使指揮器閥芯(6)，打開，使閥前氣體經減壓閥(5)，節流閥(4)、進入主閥執行機構(3)上、下膜室，打開主閥閥芯(2)，向罐內充注氮氣；當罐內壓力升至供氮裝置壓力設定點，由于預設彈簧力，關閉指揮器閥芯(6)、由于主閥執行機構中的彈簧作用，關閉主閥，停止供氮。

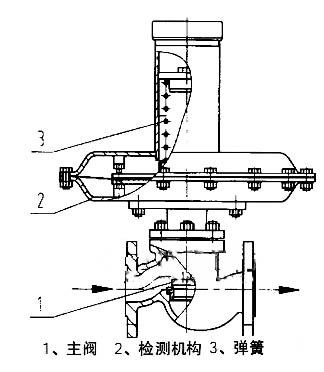

泄氮裝置（見圖2），該裝置采用內反饋結構，介質直接經閥蓋進入檢測機構(2)，介質在檢測元件上產生一個作用力與預設彈簧(3)預緊力相平衡。當罐內壓力升高至高于泄氮裝置壓力設定點時，平衡被破壞，使閥芯(1)上移，打開閥門，向外界泄放氮氣；當罐內壓力降至泄氮裝置壓力設定點，由于預設彈簧力作用，關閉閥門。
閥體
| 公稱通徑 | DN25、32、40、50、65、80、100mm | |
| 公稱壓力 | PN1.0M Pa JB/T79.1-94、79.2-94等 | |
| 法蘭標準 | ||
| 閥體材料 | 鑄鐵（HT200）、鑄鋼（ZG230-450）、鑄不銹鋼（ZG 1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti） | |
| 閥芯材料 | 硬密封 | 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti） 不銹鋼鑲嵌橡膠圈 |
| 軟密封 | ||
| 閥桿材料 | 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti） | |
| 流量特性 | - | |
| 使用溫度 | ||
執行器
| 壓力設定范圍(KPa) | 0.4～0.5 5～10 9～14 13～19 18～24 22～28 27～33 36～44 42～51 49～58 56～66 |
| 膜蓋材料 | A3、A4鋼板涂四氟乙烯 |
| 膜片材料 | 丁晴橡膠、乙炳橡膠、氟橡膠、耐油橡膠 |
性能
| 設定值偏差±5% | 允許泄露量 | |
| 允許泄露量 | 標準型 | IV級（符合GB/T4312-92標準） |
| 嚴密型 | VI級（符合GB/T4312-92標準） | |
ZZDG供氮裝置
| 公稱通徑DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||||||||
| 閥座通徑Dn | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 120 | 100 |
| 流量系數Kv | 0.2 | 0.32 | 0.5 | 0.8 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 20 | 30 | 48 | 75 | 120 | 190 |
| 額定行程L | 8 | 10 | 14 | 20 | 25 | ||||||||||
ZZDX泄氮裝置
| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 閥座通徑Dn | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 流量系數Kv | 6.9 | 11 | 20 | 30 | 48 | 75 | 120 | 190 |
| 額定行程L | 8 | 10 | 14 | 20 | 25 | |||

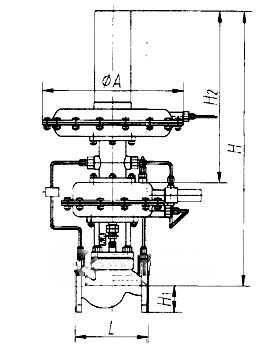

供氮裝置外形尺寸及重量
| 公稱通徑DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|
| L | 160 | 180 | 200 | 230 | 290 | 310 | 350 | |
| A | 308 | 308 | 308 | 308 | 394 | 394 | 394 | |
| H2 | 415 | 415 | 415 | 115 | 415 | 415 | 415 | |
| H1 | 60 | 75 | 80 | 85 | 95 | 105 | 120 | |
| H | 720 | 730 | 730 | 750 | 790 | 840 | 890 | |
| 重量(kg) | 32 | 35 | 40 | 50 | 90 | 115 | 280 |

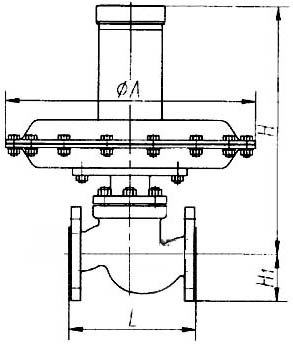

泄氮裝置外形尺寸及重量
| 公稱通徑DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|
| L | 160 | 180 | 200 | 230 | 290 | 310 | 350 | |
| A | 308 | 308 | 308 | 308 | 394 | 394 | 394 | |
| H1 | 60 | 75 | 80 | 85 | 95 | 105 | 120 | |
| H | 380 | 400 | 420 | 430 | 550 | 560 | 570 | |
| 重量(kg) | 12 | 13 | 15 | 17 | 20 | 28 | 38 |
