| 技術規范 | ||||
| 設計依據 | GB標準 | |||
| 設計標準 | GB/12237 | |||
| 結構長度 | 法蘭鏈接 | GB/12221 | ||
| 連接法蘭尺寸 | GB/9113、JB/T79 | |||
| 實驗和檢驗 | GB/T13927、JB/T9092 | |||
| 備注：系列球閥結構長度及連接尺寸可根據客戶要求設計制造 | ||||
| 技術參數 | |||
| 公稱通徑 | DN15-200mm | ||
| 連接方式 | 法蘭 | ||
| 氣缸配置 | JLAT系列、JLGT系列及進口執行器系列 | ||
| 氣缸形式 | 雙作用、單作用（彈簧復位） | ||
| 控制方式 | 二位切斷（開關型）、調節型、三段式（開度可選） | ||
| 公稱壓力 | 16、25、40bar（如需更高壓力訂貨時請注明） | ||
| 氣源壓力 | 雙作用：4~8bar、單作用：5~8bar | ||
| 介質溫度 | W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃ | ||
| 環境溫度 | 標準型:-20~80℃ | ||
| 閥體材質 | 碳鋼（C）、不銹鋼（P4、P6） | ||
| 密封材質 | 聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）、硬質合金（Y） | ||
| 備注：其它特殊密封材質或特殊溫度亦可根據客戶要求設計制造 | |||

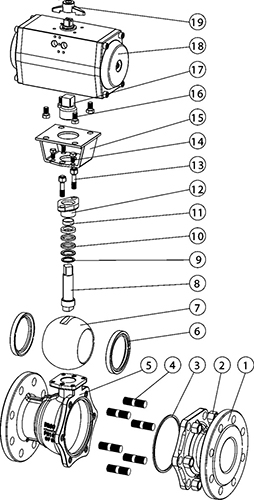

| 主要零件材質表 | |||||||||||
| 序號 | 零件名稱 | 材質 | 序號 | 零件名稱 | 材質 | ||||||
| C | P4 | P6 | C | P4 | P6 | ||||||
| 1 | 右閥體 | WCB | ZG1Gr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 11 | 襯套 | PTFE.復合軸承 | ||||
| 2 | 螺母 | 35 | ZG1Gr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 12 | 壓蓋 | WCB | ZG1Gr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | ||
| 3 | 墊片 | PTFE.石墨金屬復合墊 | 13 | 螺栓 | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti | ||||
| 4 | 螺栓 | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti | 14 | 螺栓 | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti | ||
| 5 | 閥體 | WCB | ZG1Gr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 15 | 連接支架 | 1Gr18Ni9Ti | 1Gr18Ni9Ti | 1Gr18Ni9Ti | ||
| 6 | 閥座 | PTFE.尼龍.對位聚苯.金屬硬密封 | 16 | 螺栓 | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti | ||||
| 7 | 球體 | 1Gr18Ni9Ti | 1Gr18Ni9Ti | 1Cr18Ni12Mo2Ti | 17 | 連接套 | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti | ||
| 8 | 閥桿 | 1Gr13 | 1Gr18Ni9Ti | 1Cr18Ni12Mo2Ti | 18 | 氣動裝置 | 擠壓鋁合金 | ||||
| 9 | 墊片 | 1Gr18Ni9Ti | 1Gr18Ni9Ti | 1Cr18Ni12Mo2Ti | 19 | 位置指示器 | 塑料 | 塑料 | 塑料 | ||
| 10 | 填料 | PTFE.柔性石墨 | |||||||||
| 備注：其它特殊密封材質或特殊溫度亦可根據客戶要求設計制造 | |||||||||||
