山東裕鴻閥門股份有限公司
面議
3780

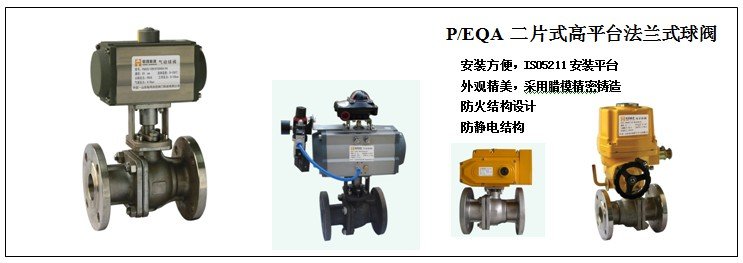

產品特點：
安裝方便、外觀精美、防火結構設計、防靜電結構、采用臘模精密鑄造、ISO5211安裝平臺
氣動球閥：
技術參數
氣缸選配 | AT系列、GT系列 |
氣缸形式 | 雙作用、單作用 |
環境溫度 | -20℃~+80℃ |
氣源壓力 | 雙作用4~8bar、單作用5~8 bar |
附件選項：
回訊器 | 限位開關，遠程反饋開關信號 |
電磁閥 | 雙作用選二位五通、單作用選二位三通 |
三聯件 | 可對氣源穩壓、過濾、氣缸加潤滑油 |
手輪結構 | 轉動手輪機構，可實現手動開、關閥 |
電氣定位器 | 輸入4~20mA信號，實現球閥調節功能 |
備注：氣缸參數請另參考所選配的氣動執行器資料 | |
電動球閥：
技術參數
電動選配 | QT系列、HT系列 |
電源選配 | AC220V、AV380V（其他特制） |
環境溫度 | -30℃~+70℃ |
防護等級 | IP67 |
功能選項：
防爆型 | 防爆等級：dIIBT3/4 |
信號反饋 | X3機械式無源信號，X2有源信號 |
帶加熱器 | 可在潮濕環境干燥執行器內元件 |
手動功能 | 電動執行器帶有手動開閥、關閥功能 |
調節型 | 輸入4~20mA信號，實現球閥調節功能 |
備注：電動參數請另參考所選配的電動執行器資料。 | |
閥體參數：
公稱壓力 | PN16、PN25、PN40 |
連接方式 | 法蘭式 |
閥體材質 | WCB、SS304、SS316、SS316L |
球芯材質 | SS304、SS316、SS316L |
密封材料 | PTFE、PPL（特選：石墨、金屬硬密封） |
工作溫度 | T4：-30℃~+150℃（PTFE） |
T7：-30℃~+250℃（PPL） | |
T8：-30℃~+350℃（石墨、金屬密封） |
標準規范：
設計標準 | GB/T12237-1989 |
螺紋標準 | GB/79113.1（特選：JB、ANSI、JIS） |
結構長度 | GB/T12221-1989 |
檢測與試驗 | GB/T13927-1992 |

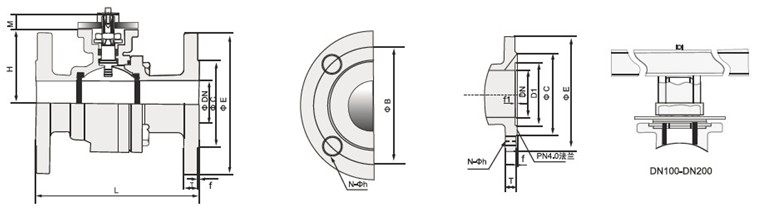

GB閥體尺寸（mm）：
公稱壓力（bar） | 型號規格 | 通徑DN | L | ΦE | ΦB | ΦC | T | f | N-Φh | H | M | 連接方軸 | P-氣動頭 | E-電動頭 |
PN16、WCB、；304、316、；PTFE、PPL | QA15 | 15 | 130 | 95 | 65 | 46 | 14 | 2 | 4-14 | 48 | 9 | 9 | AT063DA | QT10 |
QA20 | 20 | 130 | 105 | 75 | 56 | 16 | 2 | 4-14 | 53 | 9 | 9 | AT063DA | QT10 | |
QA25 | 25 | 140 | 115 | 85 | 65 | 16 | 2 | 4-14 | 64 | 11 | 11 | AT063DA | QT10 | |
QA32 | 32 | 165 | 140 | 100 | 76 | 18 | 2 | 4-18 | 71 | 11 | 11 | AT075DA | QT10 | |
QA40 | 40 | 165 | 150 | 110 | 84 | 18 | 2 | 4-18 | 76 | 14 | 14 | AT088DA | QT10 | |
QA50 | 50 | 203 | 165 | 125 | 99 | 20 | 2 | 4-18 | 85 | 14 | 14 | AT088DA | QT10 | |
QA65 | 65 | 222 | 185 | 145 | 118 | 20 | 2 | 8-18 | 104 | 17 | 17 | AT100DA | QT15 | |
QA80 | 80 | 241 | 200 | 160 | 132 | 20 | 2 | 8-18 | 114 | 17 | 17 | AT115DA | QT20 | |
QA100 | 100 | 305 | 220 | 180 | 156 | 22 | 2 | 8-18 | 140 | 22 | 22 | AT125DA | QT30 | |
QA125 | 125 | 356 | 250 | 獲取更多信息，請訪山東裕鴻閥門股份有限公司 網站
