Q614F-16P
直接聯系
江蘇巨良自控閥門有限公司
江蘇常州
1萬元以下
巨良閥門
Q614F-16P
1154

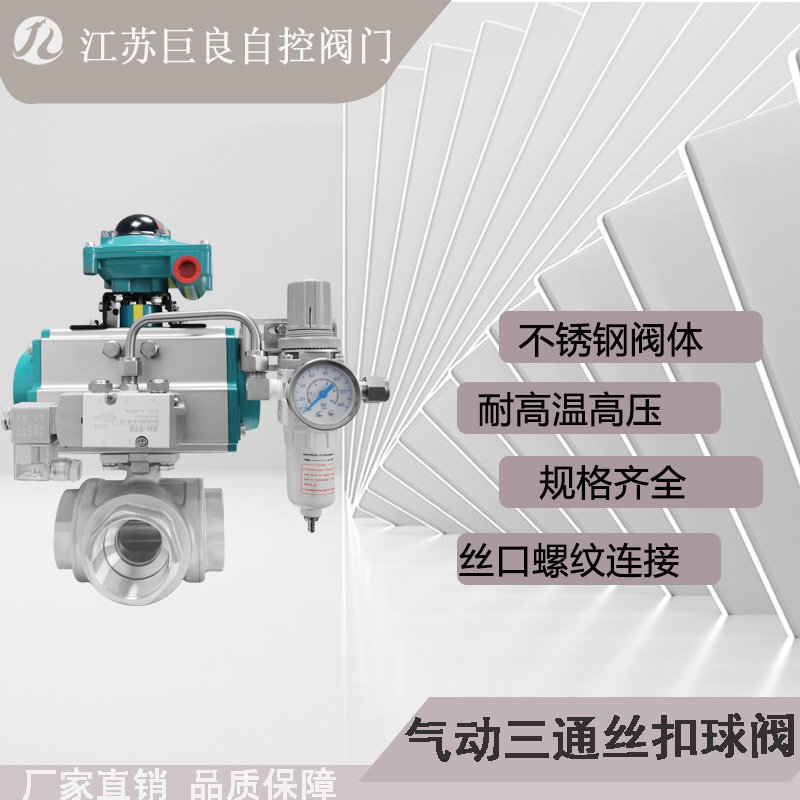

氣動三通球閥是閥門的一種，可分為L型和T型。L型三通球閥用于介質流向的切換，能使相互垂直的兩個通道連通(如流向圖L型)。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
雙作用氣動三通球閥
氣動三通球閥打開:2口進氣、4口排氣，推動兩活塞分開向兩邊
氣動三通球閥原理圖移動，輸出軸逆時針方向轉動
氣動三通球閥關閉:4口進氣、2口排氣，推動兩活塞向中心合攏，輸出軸順時針方向轉動
單作用氣動三通球閥
氣動三通球閥打開:2口進氣、4口排氣，推動兩活塞分開向兩邊移動，同時壓縮彈簧，輸出軸逆時針方向轉動
氣動三通球閥關閉:失氣或失電時，彈簧推動兩活塞合攏向中心移動，輸出軸順時針方向轉動
三通球閥L型流向圖
氣動三通球閥L型流向圖
三通球閥T型流向圖
三通球閥T型流向圖
氣動執行器 | 雙作用、單作用 |
驅動氣源 | 5-7bar壓縮空氣 |
氣動附件 | 限位開關、定位器、電磁閥 過濾減壓閥、手輪機構 |
公稱通徑 | DN15-250mm |
公稱壓力 | 1.6-6.4MPa |
適用溫度 | PTFE:-30~+180℃ PPL:-30~+250℃ |
連接方式 | 法蘭式 |
閥體結構 | 三通T型、三通L型 |
閥體材質 | WCB、304、316、316L |
閥板材質 | WCB、304、316、316L |
閥座襯里 | PTFE、PPL |
適用介質 | 蒸汽、水液，氣體等 |
