QS系列
直接聯系
浙江溫州奇勝閥門制造有限公司
面議
QS系列
2848
適用于污水處理，泥漿，礦漿等領域

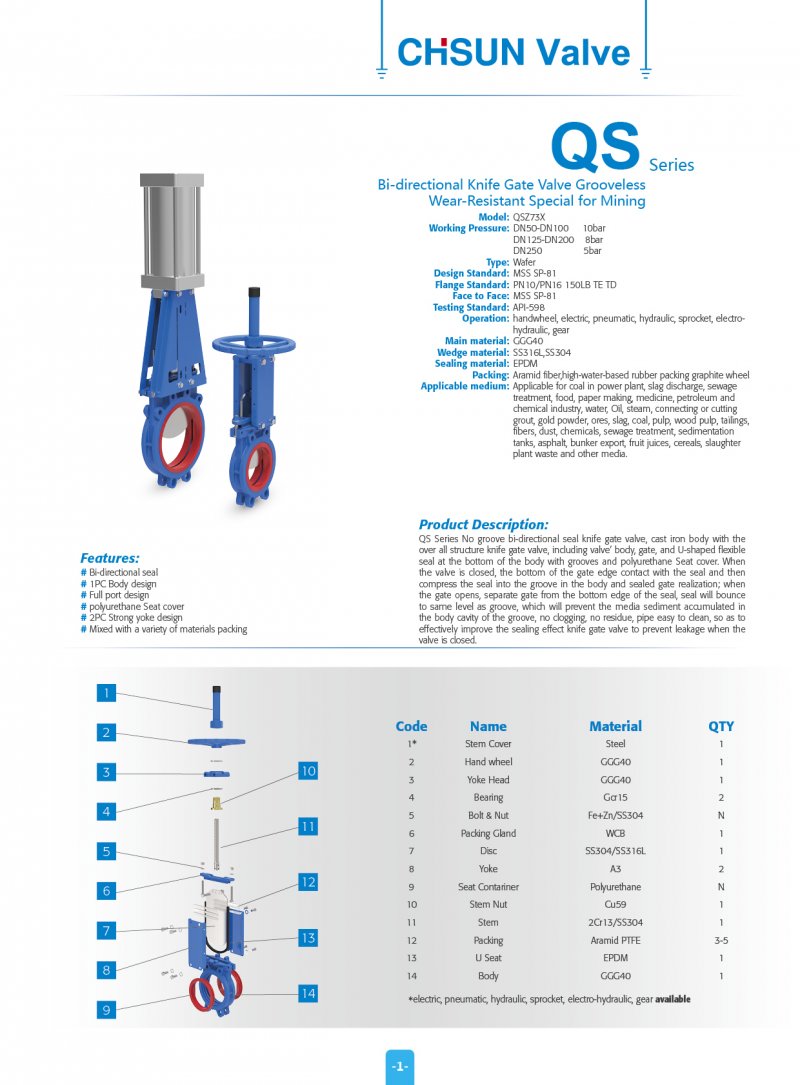

產品介紹：無凹槽刀閘閥又稱雙向密封刀閘閥，鑄鐵閥體采用整體式 結構刀閘閥, 包括閥體, 閘板和U 型密封條, 閥體左右兩 側及中腔底部設有凹槽并裝有彈性U 型密封條, 當閥門關 閉時閘板下移, 閘板底部邊緣與密封條接觸進而壓縮密封 條進入凹槽中實現閥體和閘板的密封，兩側帶PU內圈保護閥體，增加閥門使用壽命
開關形式:手輪，渦輪，氣動，電裝，液動，電液動，鏈輪盤
型號：QSZ73X-10G
材質：GGG40
設計標準：JB/T8691-2013
型號： |
QSZ73X |
|
工作壓力： |
DN50-DN100 10bar DN125-DN200 8bar DN250 5bar |
|
連接形式： |
對夾 |
|
設計標準： |
JB/T8691-2013 |
|
法蘭標準： |
GB/T9113.1-2010 |
|
結構長度： |
GB/T15188.2-94 chart6-7 |
|
檢驗標準： |
GB/T13927-2008 |
|
開關形式： |
手輪，渦輪，氣動，電裝，液動，電液動，鏈輪盤 |
|
閥體材質： |
GGG40 |
|
閘板材質： |
F55, F53,2205, SS310, SS316L,SS316, SS304 |
|
密封材質： |
EPDM |
|
填料： |
芳綸，高水基，四氟，橡膠 |
|
適用介質： |
適用于泥漿、城市污水處理、糖廠、粉體、造紙、醫藥、 化工、食品等領域 |
|
產品描述： |
無凹槽刀閘閥又稱雙向密封刀閘閥，鑄鐵閥體采用整體式結構刀閘閥, 包括閥體, 閘板和U 型密封條, 閥體左右兩側及中腔底部設有凹槽并裝有彈性U 型密封條, 雙側帶PU保護套。當閥門關閉時閘板下移, 閘板底部邊緣與密封條接觸進而壓縮密封條進入凹槽中實現閥體和閘板的密封; 當刀閘閥開啟時閘板上移, 閘板底部邊緣與密封條脫離, 密封條彈起與凹槽平整, 能防止刀閘閥在使用過程中, 介質沉淀物積存在閥體中腔的凹槽里，不易堵塞、無殘留，管道清洗方便，從而有效提高刀閘閥的密封效果, 防止閥門關閉時泄漏，雙側帶PU保護套設計延長閥門使用壽命。 |
|
產品特點： |
#一體式閥體 #雙側PU保護套 # 二體式新型支架，增加了支架的強度 #閥體帶導流設計，防止流體滯留在閥腔內 |
