DKZ941-10-100Y/H型鋼制真空電動閘閥

直接聯系

上海正興閥門制造有限公司

上海

產品規格型號

參考報價：

面議

品牌：

正興閥門

型號：

DKZ941-10-100Y/H型鋼制真空電動閘閥

關注度：

328

產品介紹

性能參數：

DKZ941型鋼制真空電動閘閥主要性能參數
型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
DKZ941H-10C	10	1	≤425	水、蒸汽、空氣
DKZ941H-16C	16	1.6
DKZ941H-25	25	2.5
DKZ941H-40	40	4
DKZ941H-63	63	6.3
DKZ941H-100	100	10
DKZ941Y-10I	10I	1	≤550
DKZ941Y-16I	16	1.6
DKZ941Y-25I	25	2.5
DKZ941Y-40I	40	4
DKZ941Y-63I	63	6.3
DKZ941Y-100I	100	10

零部件材料：

DKZ941型鋼制真空電動閘閥零部件材料
型號	材料
	閥體、閘板、閥蓋	閥桿	密封面	填料
DKZ941H-10C	優質碳鋼	不銹鋼	合金鋼	柔性石墨
DKZ941H-16C
DKZ941H-25
DKZ941H-40
DKZ941H-63
DKZ941H-100
DKZ941Y-10I	鉻鉬鋼	鉻鉬鋼	硬質合金	柔性石墨
DKZ941Y-16I
DKZ941Y-25I
DKZ941Y-40I
DKZ941Y-63I
DKZ941Y-100I

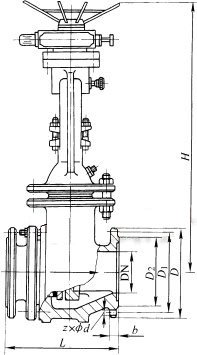

外形及結構尺寸：

DKZ941-10Y/H型鋼制真空電動閘閥主要外形及結構尺寸（mm）
DN	L	D	D1	D2	b	z×Φd	f	H	電動裝置型號	重量/kg
40	200	145	110	85	18	4×Φ18	3	670	DZW10A	92
50	250	160	125	100	20	4×Φ18	3	718	DZW10A	95
65	265	180	145	120	20	4×Φ18	3	733	DZW15A	101
80	280	195	160	135	22	4×Φ18	3	795	DZW20A	113
100	300	215	180	155	22	8×Φ18	3	860	DZW20A	132
125	325	245	210	185	24	8×Φ18	3	974	DZW30A	182
150	350	280	240	210	24	8×Φ23	3	1008	DZW30A	209
175	375	310	270	240	26	8×Φ23	3	1089	DZW30A	/
200	400	335	295	265	26	8×Φ23	3	1160	DZW30A	267
225	425	365	325	295	26	8×Φ23	3	1290	DZW30A	/
250	450	390	350	320	28	12×Φ23	3	1430	DZW45A	326
300	500	440	400	368	28	12×Φ23	4	1550	DZW60A	411
350	550	500	460	428	30	16×Φ23	4	1705	DZW60A	765
400	600	565	515	482	32	16×Φ25	4	1827	DZW90(I)	1042
450	650	615	565	532	32	20×Φ25	4	2015	DZW90(I)	1226
500	700	670	620	585	34	20×Φ25	4	2172	DZW120	1283
600	800	780	725	685	36	20×Φ30	5	2446	DZW120	1445
700	900	895	840	800	40	24×Φ30	5	3096	DZW250	-
800	1000	1010	950	905	44	24×Φ34	5	3300	DZW350	-
900	1100	1110	1050	1005	46	28×Φ34	5	3559	DZW500	-
1000	1200	1220	1160	1115	50	28×Φ34	5	3923	DZW800

DKZ941-16Y/H型鋼制真空電動閘閥主要外形及結構尺寸（mm）
DN	L	D	D1	D2	b	z×Φd	f	H	電動裝置型號	重量/kg
40	200	145	110	85	16	4×Φ18	3	670	DZW10A	92
50	250	160	125	100	16	4×Φ18	3	718	DZW10A	95
65	265	180	145	120	18	4×Φ18	3	733	DZW15A	101
80	280	195	160	135	20	8×Φ18	3	795	DZW20A	113
100	300	215	180	155	20	8×Φ18	3	860	DZW20A	132
125	325	245	210	185	22	8×Φ18	3	974	DZW30A	182
150	350	280	240	210	24	8×Φ23	3	1008	DZW30A	209
175	375	310	270	240	26	8×Φ23	3	1089	DZW30A	0
200	400	335	295	265	26	12×Φ23	3	1160	DZW30A	267
225	425	365	325	295	26	8×Φ23	3	1290	DZW30A	0
250	450	405	355	320	30	12×Φ25	3	1430	DZW45A	326
300	500	460	410	375	30	12×Φ25	4	1550	DZW60A	411
350	550	520	470	435	34	16×Φ25	4	1705	DZW60A	765
400	600	580	525	485	36	16×Φ30	4	1827	DZW90(I)	1042
450	650	640	585	545	40	20×Φ30	4	2015	DZW90(I)	1226
500	700	705	650	608	44	20×Φ34	4	2172	DZW120	1283
600	800	840	770	718	48	20×Φ34	4	2015	DZW120	1226
700	900	910	840	788	50	24×Φ41	5	3096	DZW250	-
800	1000	1020	650	898	52	24×Φ41	5	3300	DZW350	-
900	1100	1120	1050	998	54	28×Φ41	5	3559	DZW500	-
1000	1200	1255	1170	1110	56	28×Φ48	5	3923	DZW800	-

DKZ941-25Y/H型鋼制真空電動閘閥主要外形及結構尺寸（mm）
DN	L	D	D1	D2	b	z×Φd	f	H	電動裝置型號	重量/kg
40	200	145	110	85	18	4×Φ18	3	670	DZW10A	96
50	250	160	125	100	20	4×Φ18	3	718	DZW10A	100
65	265	180	145	120	22	8×Φ18	3	733	DZW15A	104
80	280	195	160	135	22	8×Φ18	3	795	DZW20A	119
100	300	230	190	160	24	8×Φ23	3	795	DZW20A	119
125	325	270	220	188	28	8×Φ25	3	974	DZW30A	190
150	350	300	250	218	30	8×Φ25	3	1008	DZW30A	216
175	/	330	280	248	32	12×Φ25	3	1089	DZW30A	242
200	400	360	310	278	34	12×Φ25	3	1160	DZW30A	270
225	/	395	340	302	36	12×Φ30	3	1295	DZW30A	294
250	450	425	370	332	36	12×Φ30	3	1430	DZW45A	333
300	500	485	430	390	40	16×Φ30	4	1550	DZW60A	433
350	550	550	490	448	44	16×Φ34	4	1705	DZW60A	788
400	600	610	550	505	48	16×Φ34	4	1827	DZW90(I)	1094
450	650	660	600	610	50	20×Φ34	4	2015	DZW90(I)	1338
500	700	730	660	610	52	20×Φ41	4	2172	DZW120	1491
600	800	840	770	718	56	20×Φ41	5	2446	DZW120	1598
700	900	955	875	815	60	24×Φ48	5	3096	DZW250	-
800	1000	1070	990	930	64	24×Φ48	5	3300	DZW350	-
900	1100	1180	1090	1025	66	28×Φ54	5	3559	DZW500	-
1000	1200	1305	1210	1140	68	28×Φ58	5	3923	DZW800	-

DKZ941-40Y/H型鋼制真空電動閘閥主要外形及結構尺寸（mm）
DN	L	D	D1	D2	D6	b	z×Φd	f	f2	H	電動裝置型號	重量/kg
40	200	145	110	85	76	18	4×Φ18	3	4	670	DZW10A	97
50	250	160	125	100	88	20	4×Φ18	3	4	731	DZW10A	100
65	280	180	145	120	110	22	8×Φ18	3	4	751	DZW10A	107
80	310	195	160	135	121	22	8×Φ18	3	4	775	DZW15A	121
100	350	230	190	160	150	24	8×Φ23	3	4.5	888	DZW20A	171
125	400	270	220	188	176	28	8×Φ25	3	4.5	920	DZW20A	200
150	450	300	250	218	204	30	8×Φ25	3	4.5	1000	DZW20A	230
200	550	375	320	282	260	38	12×Φ30	3	4.5	1180	DZW30A	392
250	650	445	385	345	313	42	12×Φ34	3	4.5	1450	DZW45A	504
300	750	510	450	408	364	46	16×Φ34	4	4.5	1575	DZW60A	720
350	850	570	510	465	422	52	16×Φ34	4	5	1716	DZW60A	862
400	950	655	585	535	474	58	16×Φ41	4	5	2142	DZW90	1275
450	4050	680	610	560	524	60	20×Φ41	4	5	2515	DZW120	2258
500	1150	755	670	612	576	62	20×Φ48	4	5	-	DZW180	-
600	1350	890	795	730	678	62	20×Φ54	5	6	-	DZW250	-
700	1450	995	900	835	768	68	24×Φ54	5	6	-	DZW350	-
800	1650	1135	1030	960	876	76	24×Φ58	5	6	-	DZW500	-

DKZ941-63Y/H型鋼制真空電動閘閥主要外形及結構尺寸（mm）
DN	L	D	D1	D2	D6	b	z×Φd	f	f2	H	電動裝置型號	重量/kg
40	240	165	125	95	76	24	4×Φ23	3	4	705	DZW10A	98
50	250	175	135	105	88	26	4×Φ23	3	4	735	DZW15A	107
65	280	200	160	130	110	28	8×Φ23	3	4	810	DZW20A	111
80	310	210	170	140	121	30	8×Φ23	3	4	858	DZW20A	129
100	350	250	200	168	150	32	8×Φ25	3	4.5	935	DZW30A	162
125	400	295	240	202	176	36	8×Φ30	3	4.5	982	DZW30A	215
150	450	340	280	240	204	38	8×Φ34	3	4.5	1053	DZW30A	333
200	550	405	345	300	260	44	12×Φ34	3	4.5	1372	DZW45	459
250	650	470	400	352	313	48	12×Φ41	3	4.5	1539	DZW60	636
300	750	530	460	412	364	54	16×Φ41	4	4.5	1652	DZW90	769
350	850	595	525	475	422	60	16×Φ41	4	5	1812	DZW120	1166
400	950	670	585	525	474	66	16×Φ48	4	5	2888	DZW180	1617
500	1150	800	705	640	576	70	20×Φ54	4	5	3370	DZW250	-
600	1350	930	820	750	678	76	20×Φ58	5	6	3734	DZW500	-

DKZ941-100Y/H型鋼制真空電動閘閥主要外形及結構尺寸（mm）
DN	L	D	D1	D2	D6	b	z×Φd	f	f2	H	電動裝置型號	重量/kg
40	240	165	125	95	76	26	4×Φ23	3	4	720	DZW15A	119
50	250	195	145	112	88	28	4×Φ25	3	4	746	DZW20A	129
65	280	220	170	138	110	32	8×Φ25	3	4	810	DZW20A	140
80	310	230	180	148	121	34	8×Φ25	3	4	852	DZW20A	173
100	350	265	210	172	150	38	8×Φ30	3	4.5	926	DZW30A	231
125	400	310	250	210	176	42	8×Φ34	3	4.5	990	DZW30A	307
150	450	350	290	250	204	46	12×Φ34	3	4.5	1180	DZW45	408
200	550	430	360	312	260	54	12×Φ41	3	4.5	1370	DZW60	527
250	650	500	430	382	313	60	12×Φ41	3	4.5	1550	DZW90	830
300	750	585	500	498	422	76	16×Φ54	4	5	1812	DZW180	1691
350	850	655	560	498	422	76	16×Φ54	4	5	1812	DZW250	1691
400	950	715	620	558	474	80	16×Φ54	4	5	2300	DZW350	2638
500	1150	815	724	635	576	89	24×Φ54	4	5	-	DZW500	-

閥門選型單元解析：

根據管路系統設計的需要和各類閥門的自身特性及安裝使用等因素決定采用何種閥門。

1	2	3	4	5	6	7
1、類型代號
2、驅動方式代號
3、連接形式代號
4、結構形式代號
5、密封面材料或襯里材料代號
6、壓力代號或工作溫度下的工作壓力
7、閥體材料代號

1單元=閥門類型代號：

閥門類型	代號	閥門類型	代號
安全閥	A	球閥	Q
蝶閥	D	疏水閥	S
隔膜閥	G	調節閥	T
止回閥	H	柱塞閥	U
截止閥	J	旋塞閥	X
節流閥	L	減壓閥	Y
排污閥	P	閘閥	Z

2單元=驅動方式代號：

根據閥門參數、功能、操作要求和現場條件等選擇閥門傳動方式。我公司可為用戶提供、手動、電動、氣動、液動、電磁、自動等各種類型的閥門，也可按用戶要求選配。驅動方式代號：

驅動方式	代號	驅動方式	代號
電磁	0	錐齒輪	5
電磁－液動	1	氣動	6
電－液動	2	液動	7
渦輪	3	氣－液動	8
正齒輪	4	電動	9

注：①、代號1、代號2及代號8是用在閥門啟閉時，需有兩種動力源同時對閥門進行操作。②、安全閥、液壓閥、輸水閥、手動手輪直接連接閥桿操作結構形式的閥門，本代號省略不表示。③、對于氣動或液動：常開式用6K、7K表示；常閉式用6B、7B表示；氣動帶手動用6S表示、防爆電動用9B表示

3單元=連接方式代號：

根據閥門使用工況及安裝要求選擇不同的連接方式，一般有螺紋連接，法蘭連接，對焊連接，對夾連接等。連接形式代號：

連接形式	代號	連接形式	代號
內螺紋	1	對焊接	6b
外螺紋	2	對夾	7
法蘭	4	卡箍	8
承插焊	6s	卡套	9

結構長度：用戶無特殊要求，按該閥執行的設計標準（GB、API、ANSI、BS等）中的規定制造。參照本公司為您提供的參數《產品連接尺寸》

4單元=結構形式代號(包括前3單元內容匯總)：

閥門的型號編制方法：

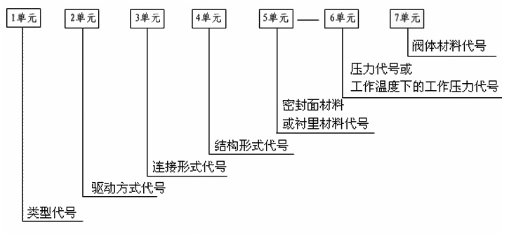

閥門的型號編制由7個單元組成，其含量如圖所示：公稱壓力號用阿拉伯數字表示，其數值是以兆帕（MPa）為單位的公稱壓力值的10倍，用于電站工業的閥門，當介質**溫度超過530℃時，其數值以兆帕（MPa）為單位的工作壓力值的10倍。參照JB4018-85標準，型號編制方法如下：

代號		0	1	2	3	4	5	6	7	8	9
傳動方式		電磁動	電磁液動	電液動	蝸輪	直齒輪	錐齒輪	氣動	液動	氣-液動	電動
連接形式			內螺紋	外螺紋		法蘭		焊接	對夾	卡籀	卡套
類型代號		結構形式
閘閥	Z	明桿					暗桿
		楔式			平行式		楔式		平行式
		彈性閘板	剛性
			單閘板	雙閘板	單閘板	雙閘板	單閘板	雙閘板	單閘板	雙閘板
截止閥	J		直通式		三通式	直角式	直流式	平衡
節流閥	L							直通式	直角式
球閥	Q		浮動球					固定	球
			直通式	Y型三通式		L形三通式	T型三通式	四通式	直通式
蝶閥	D	杠桿式	垂直板式		斜板式
隔膜閥	G		屋脊式		截止式	直流板式		直通式	閘板式	角式Y形	角式T形
旋塞閥	X				填料式
					直通式	T形三通式	四通式		L直通式	T形三通式	直通
止回閥	H		升降式			旋啟式					蝶形
			直通式	立式		單瓣	多瓣	雙瓣
安全閥	A	彈簧									脈沖式
		封閉			不封閉	封閉	不封閉
		帶散熱片全啟式	微啟式	全啟式	帶扳手		杠桿式	帶控制機構	帶扳手
					雙彈簧微啟式	全啟式		全啟十	微啟式	全啟式
減壓閥	Y		薄摸式	彈簧薄摸式	活塞式	波紋管式	杠桿式
疏水閥	S		浮球式				鐘形浮子式		雙金屬片式	脈沖式	圓盤式

5單元=密封面或襯里材料代號：

密封面或襯里材料	代號	密封面或襯里材料	代號
錫基軸承合金（巴氏合金）	B	尼龍塑料	N
搪瓷	C	滲硼鋼	P
滲氮鋼	D	襯鉛	Q
氟塑料	F	奧氏體不銹鋼	R
陶瓷	G	塑料	S
Cr13系不銹鋼	H	銅合金	T
襯膠	J	橡膠	X
蒙乃爾合金	M	硬質合金	Y

注：①、除隔膜閥外、當密封副的密封面材料不同時，以硬密度的材料表示。②、閥門密封副材料均為閥門的本體材料時，閥座密封面材料代號用“W”表示。

6單元=壓力代號或工作溫度下的工作壓力代號：

閥門指定溫度下的工作壓力，是供參考用的圓整數值，分為不同級別，用PN表示，按GB/T1048-1990規定，國標閥門單位為MPa,磅級閥門用LB表示。以下的公稱壓力 PN 數值依據 GB/T 1048-2004 標準。PN：與管道系統元件的力學性能和尺寸特性相關、用于參考的字母和數字組合的標識。它由字母 PN 和后跟無因次的數字組成
PN 數值應從以下系列種選擇：

DIN 系列	ANSI 系列
PN2.5	PN20
PN6	PN50
PN10	PN110
PN16	PN150
PN25	PN260
PN40	PN420
PN63
PN100

注：必要時允許選用其他 PN 數值公稱壓力 (PN)

7單元=閥體材料代號：

閥體材料	代號	閥體材料	代號
碳鋼	C	球墨鑄鐵	Q
Cr13系不銹鋼	H	0Cr17Ni12Mo2系不銹鋼	R
1Cr5Mo鉻鉬鋼	I	0Cr17Ni14Mo2系不銹鋼	RL
15CrMo鉻鉬鋼	H	塑料	S
可鍛鑄鐵	K	銅及銅合金	T
鋁合金	L	鈦及鈦合金	Ti
0Cr18Ni9系不銹鋼	P	鉻鉬釩鋼	V
0Cr19Ni10系不銹鋼	PL	灰鑄鐵	Z

常用閥體材料代號:

代號	I	C	P	R	V
閥體材料	Cr5Mo C5	WCB 25 A105	1Cr18Ni9Ti ZG1Cr8Ni9Ti CF8(304) CF3(304L)	1Cr18Ni12Mo2Ti ZG1Cr8Ni12Mo 2Ti CF8M(316) CF3M(316L)	12Cr1MoV ZG15CrMo1V ZG20CrMoV WC6 WC9

注：用戶應根據本所產品型號所訂貨，如有特殊要求，請在訂貨合同中予以說明。

閥門材料性能:

注*：主要依據 JB/T 5300-1991 標準編制制造！

閥體材料	適用公稱壓力/MPa	適用溫度/℃	適用介質
灰鑄鐵	≤10	－10～200	水、蒸汽、空氣、煤氣及油類等介質
可鍛鑄鐵	≤25	－30～300	水、蒸汽、空氣及油類等介質
球墨鑄鐵	≤40	－30～350	水、蒸汽、空氣及油類等介質
銅合金	≤25	－40～250	水、海水、氧氣、空氣及油類等介質
碳素鋼	≤320	－30～450	水、蒸汽、空氣、氫氣、氨、氮及石油產品等介質
高溫鋼	≤16	≤550	蒸汽及石油產品
低溫鋼	≤64	≥－196	乙烯、丙烯、液態天然氣及液氮等介質
不銹耐酸鋼	≤64	≤200	硝酸、醋酸等介質

除了上述選型單元外，還需公稱通徑：

DN：用于管道系統元件的字母和數字組合的尺寸標識。它由字母DN和后跟無因次的整數數字組成。這個數字與端部連接件的孔徑或外徑（單位：mm）等特征尺寸直接相關。優先選用的 DN 數值如下：

1.管件尺寸英寸毫米對照表：

管件尺寸英寸毫米對照表
直徑英寸	1/4″	3/8″	1/2″	3/4″	1″	1.2″	1.5″	2″	2.5″
通徑毫米	DN8	DN10	DN15	DN20	DN25	DN32	DN40	DN50	DN65
外徑毫米	13.7	17.14	21.3	26.7	33.4	42.2	48.3	60.3	73
直徑英寸	3″	4″	5″	6″	8″	10″	12″	14″	16″
直徑毫米	DN80	DN100	DN125	DN150	DN200	DN250	DN300	DN350	DN400
外徑毫米	88.9	114.3	141.3	168.3	219.1	273	323.8	355.6	406.4
注：1 英寸=25.4毫米 =8英分 1分=1/8″ 2分=1/4″ 3分=3/8″ 4分=1/2″ 6分=3/4″ 8分=1″

2.對于多大的水管該用多大的閥門口徑（接口）做了詳細對照，見下表:

管子通徑DN（公稱直徑）對應管子外徑Ф（mm）：
公稱直徑	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100	DN125
小直徑系列	Ф18	Ф25	Ф32	Ф38	Ф45	Ф57	Ф73	Ф89	Ф108	Ф133
大直徑系列	Ф22	Ф27	Ф34	Ф42	Ф48	Ф60	Ф76	Ф89	Ф114	Ф140
公稱直徑	DN150	DN200	DN250	DN300	DN350	DN400	DN450	N500	DN600
小直徑系列	Ф159	Ф219	Ф273	Ф324	Ф360	Ф406	Ф457	Ф508	Ф610
大直徑系列	Ф168	Ф219	Ф273	Ф325	Ф377	Ф426	Ф480	Ф530	Ф630
公稱直徑	DN700	DN800	DN900	DN1000	DN1200	DN1400	DN1600	N1800	DN2000
直徑系列	Ф720	Ф820	Ф920	Ф1020	Ф1220	Ф1420	Ф1620	Ф1820	Ф2020

3.對于多大的水管（大外徑）該用多大的閥門口徑（接口）做了詳細對照，見下表：

管子通徑DN（公稱直徑）對應管子外徑Ф（mm）
壓力	匹配管子外徑		公稱壓力	匹配管子外徑
壓力	大外徑系列外徑	小外徑系列外徑		大外徑系列外徑	小外徑系列外徑
DN15	Φ22	Φ18	DN125	Φ140	Φ133
DN20	Φ27	Φ25	DN150	Φ168	Φ159
DN25	Φ34	Φ32	DN200	Φ219	Φ219
DN32	Φ42	Φ38	DN250	Φ273	Φ273
DN40	Φ48	Φ45	DN300	Φ324	Φ325
DN50	Φ60	Φ57	DN350	Φ356	Φ377
DN65	Φ76	Φ73	DN400	Φ406	Φ426
DN80	Φ89	Φ89	DN450	Φ457	Φ480
DN100	Φ114	Φ108	DN500	Φ508	Φ530

按GB/T1047的規定來選定，以DN表示，單位為mm，磅級閥門用NPS表示，單位為(in)。

具有其他功能作用閥門的表示代號：

第二功能作用名稱	代號	第二功能作用名稱	代號
低溫型	D	緩閉型	H
保溫型	B	排渣型	P
波紋管型	W	吹掃型	C
伸縮法蘭型	S	防火型	F
V形球型	V	快速型	Q

帶有特異結構閥門的角標代號：

特異結構名稱	代號	特異結構名稱	代號
刀型平板閘閥	D	水封型	S
帶導流孔型閘閥	K	不帶導流孔型閘閥	W

型號和名稱編制方法示例：

（1）球閥、電動、法蘭連接、浮動直通式、四氟軟密封、16公斤壓力、不銹鋼304閥體	型號為：Q941F-16P
（2）蝶閥、氣動、對夾連接、垂直板式、橡膠軟密封、16公斤壓力、球墨鑄鐵閥體	型號為：D671X-10Q
（3）止回閥、法蘭連接、立式升降式、合金鋼硬密封、40公斤壓力、碳鋼閥體	型號為：H42H-40C
（4）球閥、渦輪傳動、法蘭連接、固定直通式、硬質合金鋼密封、100公斤壓力、碳鋼閥體	型號為：Q347H-100C
（5）截止閥、氣動、法蘭連接、直通式、合金鋼密封、64公斤壓力、不銹鋼316材質	型號為：J641H-64R

產品概述：
DKZ941型鋼制真空電動閘閥：電動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為合金鋼（DKZ941H）、硬質合金（DKZ941Y），公稱壓力 PN10～PN100，閥體材料為優質碳鋼（DKZ941H）、鉻鉬鋼（DKZ941Y）的真空閘閥。

獲取更多信息，請訪上海正興閥門制造有限公司網站

亲子乱高潮1000部,色婷婷五月综合亚洲小说,禁伦H肉高辣网站视频,亚洲成av人影院
