粉體行業在線展覽
粉體行業在線展覽
直接聯系
石家莊市京煌科技有限公司
面議
3543
納米氧化鋯
用途：主要用于制造機械部件、刀具、工具、表殼等結構陶瓷、生物陶瓷、功能陶瓷高科技領域。
制備方法：共沉淀
技術指標：
性能 類型 Properties Type | 3YF | 3YP | 3YZ | 3YP-E | 3YZ-E | |
ZrO2% (+ HfO2) | 94.7 | 94.7 | 94.7 | 94.7 | 94.7 | |
Y2O3% | 5.2±0.1 | 5.2±0.1 | 5.2±0.1 | 5.2±0.1 | 5.2±0.1 | |
Al2O3% ≤ | 0.005 | 0.005 | 0.005 | 0.25 | 0.25 | |
SiO2% ≤ | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | |
Fe2O3% ≤ | 0.003 | 0.003 | 0.003 | 0.003 | 0.003 | |
CaO% ≤ | 0.002 | 0.002 | 0.002 | 0.002 | 0.002 | |
MgO ≤ | 0.003 | 0.003 | 0.003 | 0.003 | 0.003 | |
TiO2 ≤ | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | |
Na2O ≤ | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | |
Cl- ≤ | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | |
灼減 ≤ Ignition loss% ≤ | 0.2 | 0.2 | 2.0 | 0.2 | 2.0 | |
粘結劑% Binder % | 0 | 0 | 1.0 | 0 | 1.0 | |
燒結溫度℃ Sintering temperature℃ | 1500 | 1500 | 1500 | 1370 | 1370 | |
燒結密度 Sintered Density | 6.05 | 6.05 | 6.05 | 6.05 | 6.05 | |
三點彎曲強度 Three-point Flexural Strength (Mpa) | 1000 | 1000 | 1000 | 1000 | 1000 | |
比表面積(m2/g) Specific surface Area(m2/g) | 10± 1 | 10± 1 | 10±1 | 10±1 | 10±1 | |
晶粒尺寸(nm) Crystallite size (nm) | 40—80 | 40—80 | 40—80 | 40—80 | 40—80 | |
顆粒 Particle Size | dmax(μm) | 3 | 3 | 3 | 3 | 3 |
分布 Distribution | d50 (μm) | 0.5± 0.1 | 0.5± 0.1 | 0.5±0.1 | 0.5± 0.1 | 0.5±0.1 |

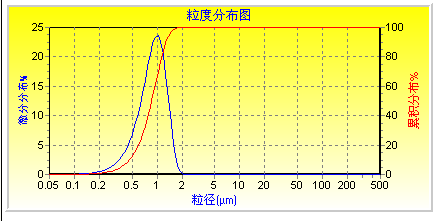

粒徑分布圖
