亲子乱高潮1000部,色婷婷五月综合亚洲小说,禁伦H肉高辣网站视频,亚洲成av人影院

檢測項目 Typical Properties

測試標準Test Standard

數(shù)據(jù)Values

單位Unit

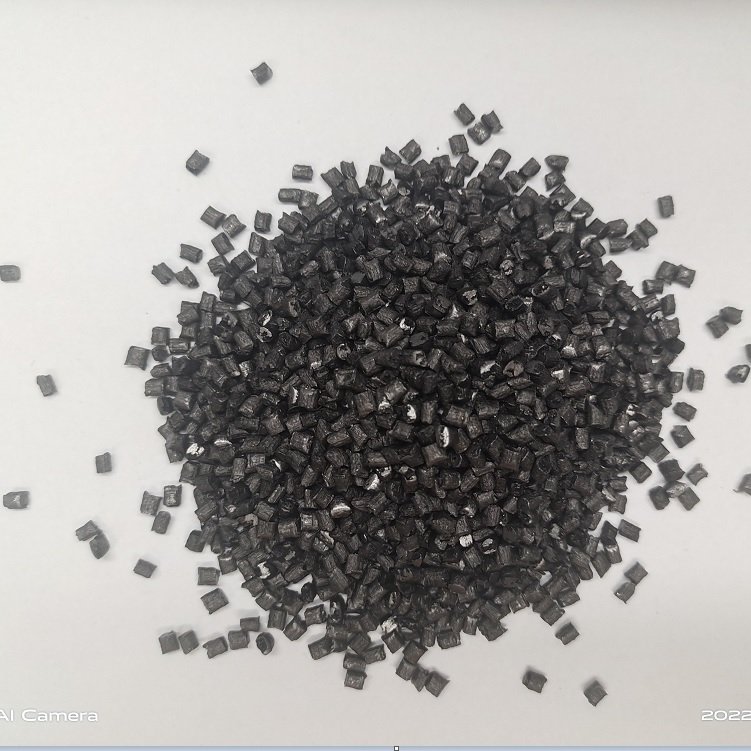

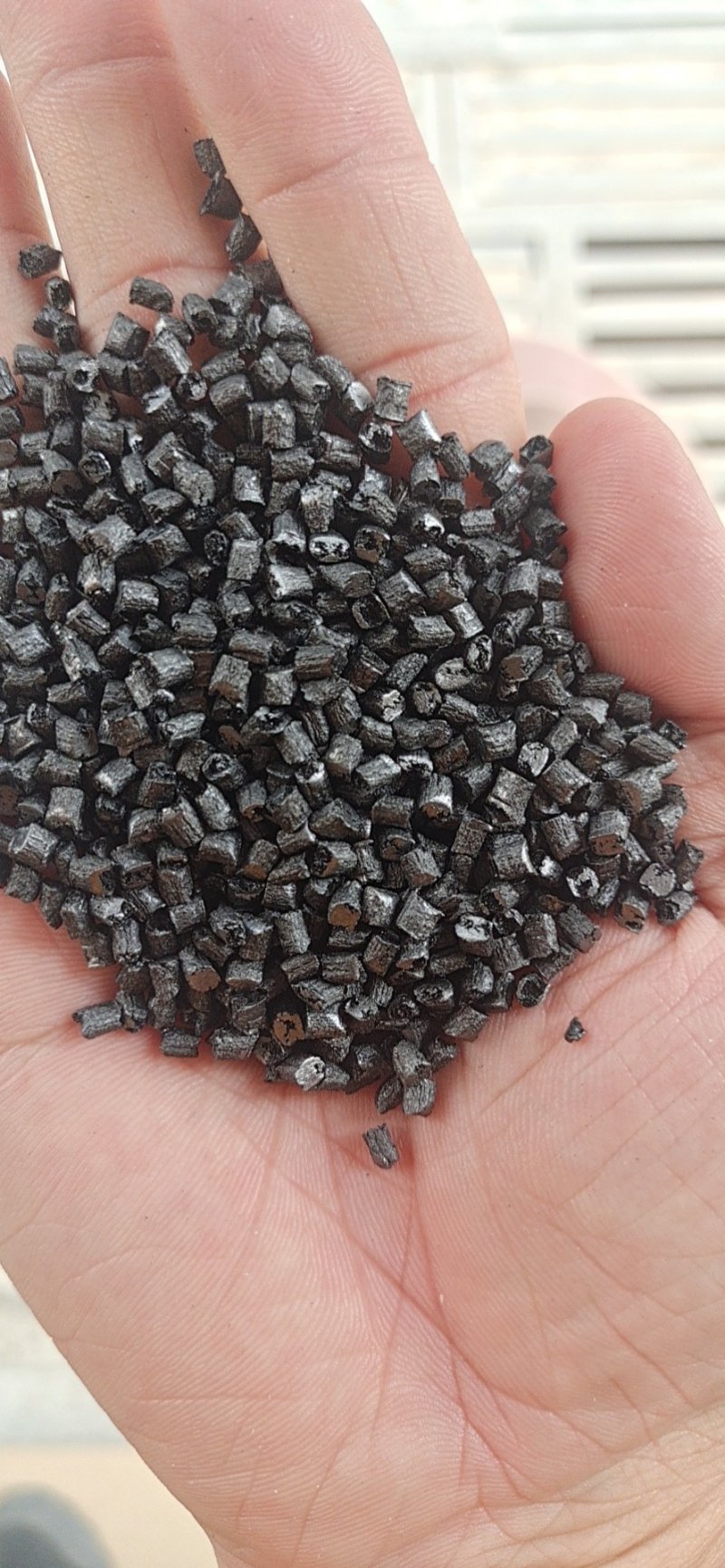

外觀

黑色

密度Density

ISO 1183

1.38

g/cm3

熔融指數(shù)Melt Flow Rate

285℃/5kg

15

g/10min

熱變形溫度HDT

ISO 75-2

205

℃

熱傳導系數(shù)

GB/T10297-1998

3.0

W/(m*K)

散熱系數(shù)

GB/T10297-1998

3015

W/㎡°C

成型收縮率Shrinkage（水平）

ASTM D 955

0.3

%

成型收縮率Shrinkage（垂直）

ASTM D 955

0.2

%

吸水率 ( 23°C/24hrs )

ISO62

0.32

%

吸濕性 (23°C / 50% RH)

ISO62

0.06

%

拉伸強度Tensile Stress

ISO 527-2

43.2

MPa

洛氏硬度Rockwell hardness

ISO2039-2

85

HRR

斷裂伸長率Tensile Strain

ISO 527

7.46

%

彎曲強度Flexural Stress

ISO178

78

MPa

彎曲模量Flexural Modulus

ISO178

6722

MPa

懸臂梁沖擊強度lZOD Impact Strength（有缺口）

GB/T1040.2-2008

27.5

KJ/M2

懸臂梁沖擊強度lZOD Impact Strength（無缺口）

GB/T1040.2-2008

不斷

KJ/M2

阻燃性能Flambilty(2mm)

UL94

V0

2.0mm

比容Specific Volume

ASTM E1461

1.8

J/gk

絕緣強度Dielectric Strength

GB/T1408.1

/

KV/mm

表面電阻Surface Resistivity

GB/T1410

<10?

?

體積電阻Volume Resistivity

GB/T1410

 10?

?.cm

生產(chǎn)工藝要求：1.干燥溫度：120℃3小時

2.注塑溫度：240℃-270℃。**不能超280℃

3.模具溫度：80℃-100℃

4.做高光表面模量溫度80℃-100℃
