亲子乱高潮1000部,色婷婷五月综合亚洲小说,禁伦H肉高辣网站视频,亚洲成av人影院

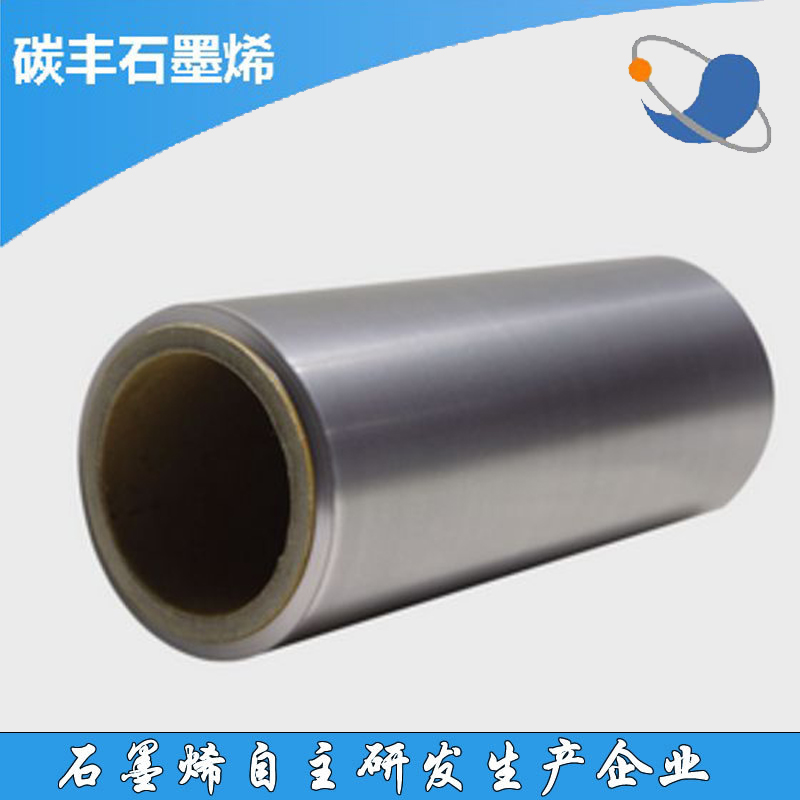

產品名稱：石墨烯涂層鋁箔

產品編號：HQNANO-GR-033

 本產品是一款在鋁箔表面均勻涂覆石墨烯涂層的新型集流體。本產品利用石墨烯的優異導電性和二維片層結構，在集流體表面形成導電性能**的超薄涂層（厚度小于1um),可顯著降低界面電阻，同時提高活性材料附著力，從而大幅提升電池倍率性能和循環壽命。其綜合性能優于應用普通炭黑及石墨改性的涂層鋁箔，可以替代傳統鋁箔和腐蝕鋁箔在鋰離子電池和超級電容器中廣泛應用。

規格參數：

品名：石墨烯涂層鋁箔集流體

外觀：黑灰色涂層

涂層雙面厚度（典型值）：0.6um

涂層雙面面密：0.04~0.1/mg.cm(-2)

產品特性：

1.本產品采用石墨烯為原料，可實現超薄涂層。

2.可以顯著降低界面電阻，提升鋰電池的倍率，循環等電化學性能。

3.提高活性材料與集流體之間的附著力，抑制集流體腐蝕，延長電池循環壽命。

4.減小極化，減低熱效應，抑制在充電過程中的升溫，提高電池安全性。使用建議：

1.本產品可以在鋰離子電池或者超級電容器中作為集流體直接使用.

2.本產是適用于各種涂布方式（如連續涂布，間隙涂布等），涂布操作時，機頭機尾環境溫度控制在30%以下。

3.本產品采用超聲波極耳焊接時，建議使用功率較普通鋁箔提升10%,極耳鉚接不受影響。

4.本產品易吸潮，使用前請勿打開真空包裝，使用后若有余料，建議放在真空干燥箱（40-60°C)干燥2h后真空干燥保存。

詳細說明：

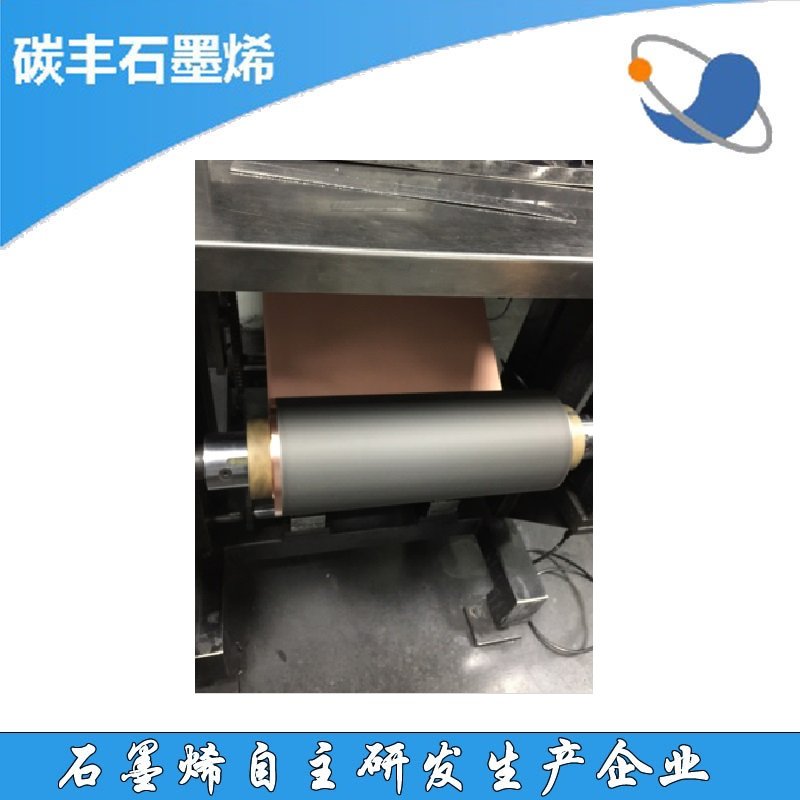

 石墨烯涂層鋁箔

為提高動力鋰離子電池的綜合性能，需要不斷改進電極材料、電解液、導電劑、集流體及電池制作封裝和電路設計等各個方面。由于鋁箔、銅箔集流體在電池制作成本中所占比例不足4%，因此采用高附加值的改性箔材制作的電池性價比高，是動力鋰離子電池的重要改性方案。常規的鋰離子電池極片制作工藝中，正極活性材料漿料直接涂布于鋁箔表面，通過粘結劑使活性材料固定于集流體表面。這種工藝存在兩方面的缺陷：

1）剛性的金屬集流體與活性材料顆粒間接觸面積有限，界面電阻大，引起電池內阻的上升，影響電池性能特別是大電流充放電條件下的性能；

2）粘結劑的粘結強度有限，在持續充放電過程中，很容易導致活性材料與集流體間的膨脹脫離，電池內阻進一步加大，降低電池循環壽命和安全性能。因此，優化集流體與活性材料間的界面是提升鋰離子電池性能的有效方法。對集流體進行表面處理是減少上述缺陷的主要途徑，**種方法是通過化學或物理的方法對集流體進行表面刻蝕，形成粗糙表面，而提高集流體與活性材料的附著力。但該方法不利于大規模的生產。

第二種方法是在集流體表面涂覆含導電材料的薄層（如導電炭黑層），增強活性材料與集流體間的歐姆接觸和粘結強度，減小界面電阻。后一方法操作簡便、成本低廉、工藝適應性強，是集流體表面改性的重要發展方向。德國漢高采用導電碳黑涂層改性鋁箔（單面涂層厚度5微米），可以降低電池內阻，抑制充放電循環過程中內阻增加，提高充放電過程中電壓平臺穩定性，防止充放電過程中電解液對正極集流體腐蝕，增強大倍率放電性能，降低熱效應，從而延長鋰電池使用壽命。美國A123應用這種導電涂層改性鋁箔制作磷酸鐵鋰電極，所生產的磷酸鐵鋰動力電池被公認為行業標桿。石墨烯是自然界導電性**的材料，且集高強度、高韌性、高導熱性、超大比表面積等優點于一體，因此采用石墨烯涂層改性鋁箔，較炭黑涂層有更優異的導電性、導熱性及粘附力。

二、技術特點

         繼高品質石墨烯的生產技術研發成功后，創新地將石墨烯導電功能涂層用于鋁箔集流體的改性，該改性鋁箔較傳統鋁箔具有更好的加工性能、更低的涂層電阻，較采用炭黑作為導電涂層具有更薄的涂層厚度和更低的涂層電阻，非常適用于動力鋰離子電池。

有采購需求加微信咨詢
