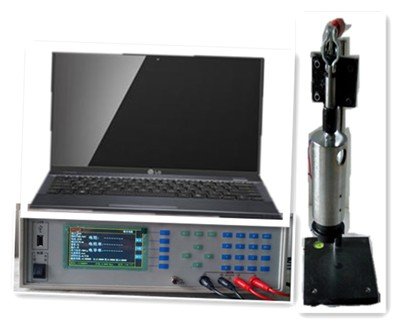

FT-342雙電測電四探針方阻電阻率測試儀
FT-342 Double electric four-probe resistance ratio tester
一.應用說明Widely used：
覆蓋膜;導電高分子膜，高、低溫電熱膜;隔熱、導電窗膜 導電(屏蔽)布、裝飾膜、裝飾紙;金屬化標簽、合金類箔膜;熔煉、燒結、濺射、涂覆、涂布層，電阻式、電容式觸屏薄膜;電極涂料，其他半導體材料、薄膜材料方阻測試
硅晶塊、晶片電阻率及擴散層、外延層、ITO導電箔膜、導電橡膠等材料方塊電阻 半導體材料/晶圓、太陽能電池、電子元器件，導電薄膜（ITO導電膜玻璃等），金屬膜，導電漆膜，蒸發鋁膜，PCB銅箔膜，EMI涂層等物質的薄層電阻與電阻率 導電性油漆，導電性糊狀物，導電性塑料，導電性橡膠，導電性薄膜，金屬薄膜， EMI 防護材料，導電性纖維，導電性陶瓷等，提供中文或英文兩種語言操作界面選擇，
covering film;Conductive polymer film. high and low temperature electric film;Insulation. anti-radiation conductive film (shielding) cloth. decorative film. decorative paper.Metallized labels and alloy foil films.Smelting. sintering. sputtering. coating. Coating layer. resistance. capacitive touch screen.Electrode coating. other semiconductor materials. thin-film material resistance testing.
Silicon block. chip resistance rate and diffusion layer. epitaxial layer. ITO conductive foil. conductive rubber materials such as square resistance .semiconductor materials/wafer. solar cells. electronic components. conductive film (ITO conductive
二．描述Description：
采用四探針組合雙電測量方法，液晶顯示，自動測量，自動量程，自動系數補償.高集成電路系統、恒流輸出；選配：PC軟件進行數據管理和處理.
雙電測數字式四探針測試儀是運用直線或方形四探針雙位測量。該儀器設計符合單晶硅物理測試方法國家標準并參考美國 A.S.T.M 標準。利用電流探針、電壓探針的變換，進行兩次電測量，對數據進行雙電測分析，解決樣品幾何尺寸、邊界效應以及探針不等距和機械游移等因素對測量結果的影響.
規格型號/ model | FT-342 |
1.方塊電阻sheet resistance | 10-4～2×105Ω/□ |
2.電阻率Resistivity | 10-5～2×106Ω-cm |
3.測試電流Test current | 1μA，10μA，100μA，1mA，10mA，100mA |
4.電流精度Current | ±0.2% accuracy |
5.電阻精度Resistance | ≤0.3% accuracy |
6.顯示讀數display | 屏液晶顯示：電阻、電阻率、方阻、溫度、單位換算、溫度系數、電流、電壓、探針形狀、探針間距、厚度 、電導率Large screen LCD: Resistance. resistivity. sheet resistance. temperature. unit conversion.temperature coefficient. current. voltage. probe shape. probe spacing. thickness. conductivity |
7.測試方式 | test mode雙電測量Double electrical measurement |
8.電源Power | 輸入: AC 220V±10%.50Hz 功 耗：<30W |
9.誤差errors | ≤3%（標準樣片結果）（standard samples） |
10.選購功能choose to buy | 選購1.pc軟件； 選購2.方形探頭； 選購3.直線形探頭； 選購4.測試平臺；5.標準電阻.1.pc software; 2. square probe; 3. linear probe; 4. test platform |
11.測試探頭test probe | 探針間距選購：1mm；2mm；3mm三種規格; 探針材質選購：碳化鎢針;白鋼針；鍍金磷銅半球形針Optional probe spacing: 1mm；2mm；3mm in three sizes.Select probe material: tungsten carbide needle. white steel needle. gilded copper hemispherical needles. |
三.參數資料 Parameters
