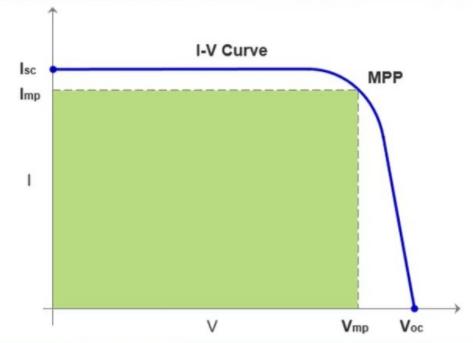

光伏電池從研發到生產，每個環節都有不同的測試需求，主要包括**電流I_MAX和電壓V_MAX、開路電壓Voc、短路電流lsc、填充因子FF以及轉換效率η等。

傳統的l-V測試所用的電源只能輸出電壓或電流，無法作為負載吸收能量，而普賽斯儀表推出的數字源表(SMU)是一種可以提供完整的四象限運行的精密儀表，綜合了電流源、電壓源、電流表、電壓表及電子負載的功能，可獨立測量器件在所有四個測量象限中的l-V特性，極大的改善測試時間、簡化整體測試系統設計。

基于數字源表搭建的單通道及多通道太陽能電池I-V測試系統，為光伏器件的研究、質檢以及應用提供可靠的工具，旨在幫助科研學者節約時間用于下一個科研突破。同時提供了不同的選型配置，滿足不同功率和精度的測試需求。

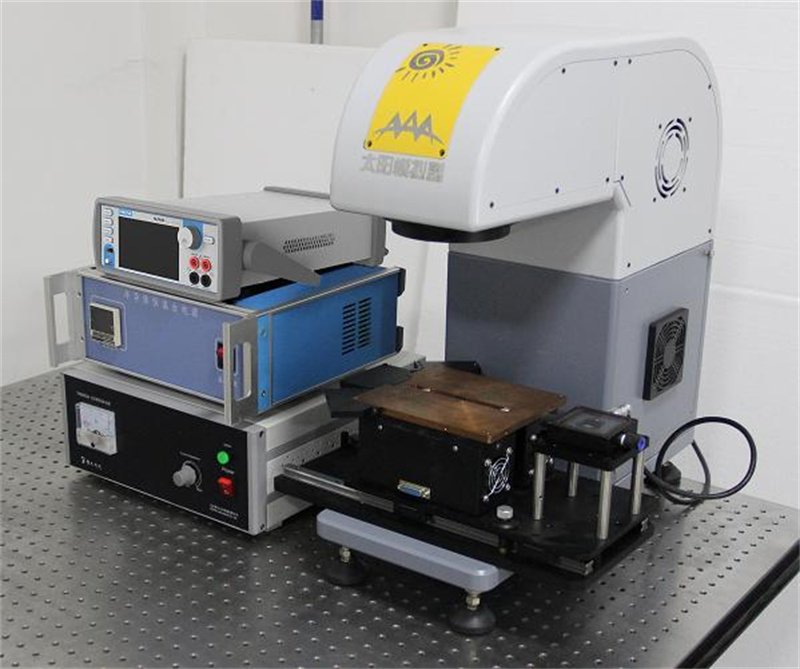

光伏電池單通道I-V測試方案

單通道I-V測試系統以S系列數字源表為核心，搭載3A級太陽能模擬光源、測試樣品臺以及專用I-V測試軟件等組成。

S系列源表多通道測試方案

該方案采用普賽斯S系列源表搭建多通道測試系統，S系列源表電壓范圍300uV~300V，電流范圍100pA~1A，能夠兼顧絕大多數小電池和小型模組的測試，源表的數量決定通道數量。

S系列源表多通道測試系統

CS系統插卡源表多通道測試方案

該方案主要采用普賽斯插卡式設備（CS1010C主機+CS100子卡  或者CS1010C主機 + CS400子卡）組建多通道測試方案，具有通道密度高、同步觸發功能強、多設備組合效率高等特點。

CS1010C主機：采用自定義框架，背板總線帶寬高達3Gbps，支持16路觸發總線，滿足多卡設備高速率通信的需求，擁有**容納10字卡的插槽；

CS100子卡：為單卡單通道子卡，具備四象限工作能力，**電壓30V，*小電流100pA，輸出精度達到0.1%，**功率為30W；配合CS1010主機*多能搭建10個測試通道；

CS400子卡：為單卡四通道字卡，卡內4通道共地，**電壓10V，**電流200mA，輸出精度達到0.1%，單通道**功率2W；配合CS1010主機*多能搭建40個測試通道；

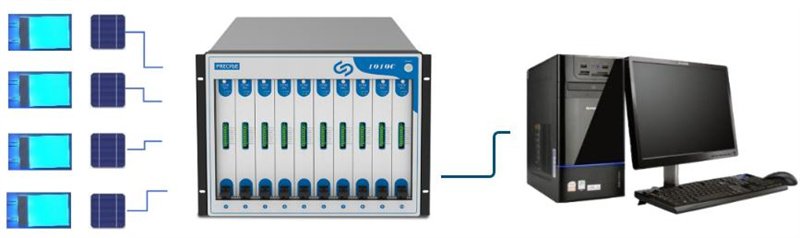

CS系列源表多通道測試系統

光伏電池測試系統優勢

即用型PC軟件快速輕松I-V表征

·自動掃描、數據采集及參數計算

·圖表自動生成與顯示

·圖片備份及打印輸出

·自動生成測試報告，支持Excel、ASCII、XML格式

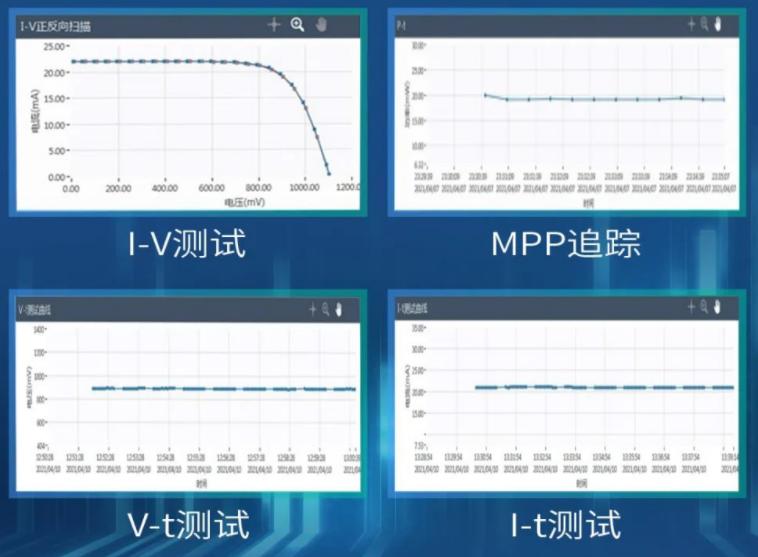

四大測試界面，性能**

普賽斯精密型數字源表（SMU）是對太陽能電池和各種其他器件的I-V特性進行表征的**解決方案。其寬廣的電流和電壓測量范圍，可以為科研及生產制造提供**的測量性能。結合太陽光模擬器以及專用的上位機軟件，支持自動掃描I-V特性曲線以及開路電壓、短路電流、**功率、填充因子、轉換效率等參數的測量，能極大簡化太陽能電池I-V測試效率，可以比以前更精確、更輕松的表征器件。詳詢一八一四零六六三四七六
