表面張力及接觸角的測定
(一)實驗目的
1.掌握**氣泡法測定表面張力的原理和方法。
2.掌握掛泡法測接觸角的方法，并測定黃銅、石蠟的接觸角
(二)實驗原理
1.將毛細管剛好與液面接觸，從毛細管末端鼓出的氣泡，由于存在凹液面．氣泡內外壓力不相等，產生曲被面的附加壓力，此附加壓力與表面張力成正比，與氣泡的曲率半徑成反比。
2.接觸角的測量
液體對固體的潤濕程度一般用接觸角的大小來表示。液體濕潤固體，反之則不能。是沿液—氣表面的切線與液—固界面間的夾角。
(四)實驗步驟
1.調整水滴大小，一般以1-2微升左右水滴不準，避免水滴過大因重力影響而變形。
2.用接觸角測量儀中的微分圓法或者微分橢圓法，通過水滴圖像測量接觸角。
表面能的測定：
采用兩種以上標準液體，比如水，二碘甲烷CH2I2，甲酰胺（DMF）測量它們在固體上的接觸角，然后通過不同的表面能計算公式 ，來計算出表面能。

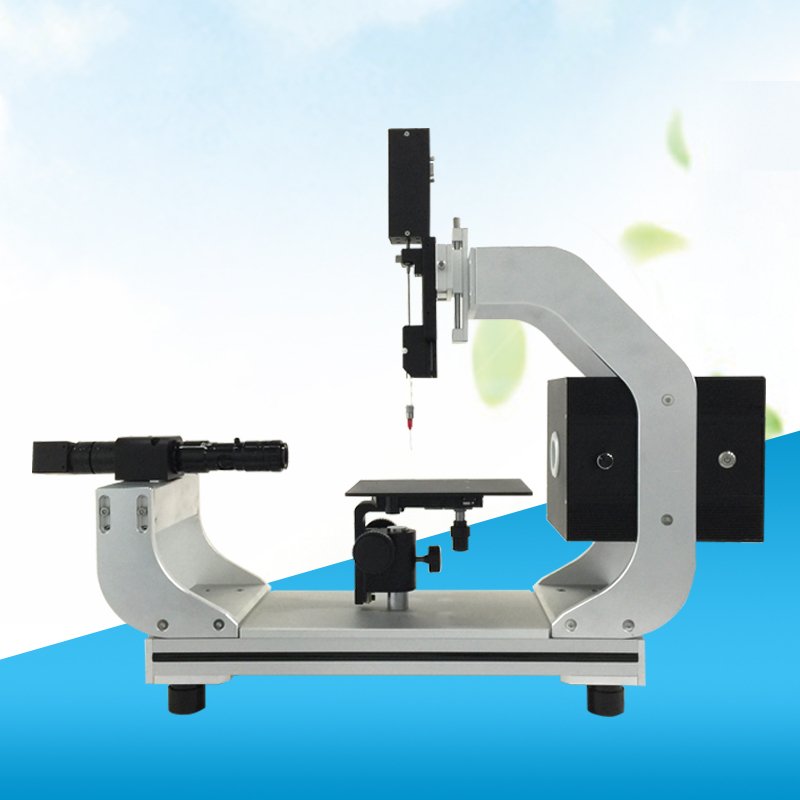

接觸角測量儀測試流程圖：以接觸角測量儀為例
滴液
調節載物臺的上下移動接液
按2鍵測試接觸角大小
判斷角度大小
小于20度使用圓環法進行測量
大于20度使用大橢圓法進行測量
滴液進行下一位置的測試
是否是測試樣品
記錄數據
生成報告存檔
關閉儀器軟件及電腦
接觸角測量儀操作過程中常見的問題，及處理方式
打開設備
打開攝像頭
調節光源亮度
是否有圖像
無圖像的情況：１、凋節鏡頭的上下，傾斜。２、調節針頭的上下，左右，使軟件上可以看到有針頭。
有圖像的情況：判斷圖像是否清晰，如果圖像不清晰，調節鏡頭前后的位置，使軟件上可以看到清晰的圖像。
圖像是否水平
圖像未呈水平狀態：①.把平整物體的左邊邊沿放在針頭正下方
②.在軟件上可以看到物體清晰的圖像
③.在軟件上雙擊鼠標左鍵，使基準線在物體的輪廓線附近，通過鍵盤的↑↓鍵進行微調，使基準線在輪廓線的**點
④.旋轉鏡頭后面的CCD，使基準線與輪廓線的水平度重合。
友情提示：確保鏡頭蓋是打開的！！！
