Fidas? Frog

電池供電的便攜式細粉塵測量設備，帶有可拆卸的控制面板，用于室外、室內和工作場所測量

?    連續同時實時測量PM1，PM2.5，PM10和TSP值 ?    附加顆粒數濃度和粒徑分布 ?    寬量程：180 nm – 100 μm ?    1 s可調時間分辨率 ?    直接比較不同的測量結果 ?    可以設置限值 ?    通過實施獲得EN認證的Fidas?200的傳感器/評估算法實現高質量的測量數據 ?    通過將測量設備和Tablet PC分開進行控制（通過WLAN通訊），進一步擴展應用范圍 ?    電池模式下長達八小時的測量時間 ?    人體工程學設計，重量輕 ?    直觀簡單的操作 ?    集成攝像頭，可記錄測量結果 ?    導出測量數據功能 ?    可以在Fidas?Frog中生成pdf格式的測量報告 ?    可以通過網絡集成輕松進行遠程監控 ?    PDAnalyzeFidas?軟件可在外部PC上對測量數據進行單獨分析 ?    可以在現場用測試粉檢查校準 ?    功能可靠 ?    很少維護 ?    無放射性物質 ?    沒有消耗品 ?    氣壓、空氣濕度、溫度和相對壓力傳感器。

細粉塵測量設備Fidas?Frog可快速、可靠且保證質量地確定細粉塵，例如，進行工作場所健康、安全和環境（HSE）管理范圍的監測（暴露評估），或在室內空氣質量測量范圍內進行監測（例如，辦公室，學校等公共建筑，乘客艙等）。

本設備同時測量與環境有關的質量分數PM1，PM2.5，PM4，PM10，TSP以及在0.18 – 100 μm粒徑范圍內的粒徑和粒徑分布。通過提供具有較高時間分辨率的細粉塵測量值，操作員將獲得全面的信息，可用于評估和評價細粉塵污染，以進行研究應用。

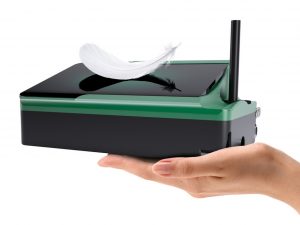

Fidas?Frog具有非常緊湊和輕巧的設計，可作為便攜式手持監測器使用，通過電池或市電供電，每次充電可工作長達8小時，因此可以在任何測量位置靈活地使用Fidas?Frog。

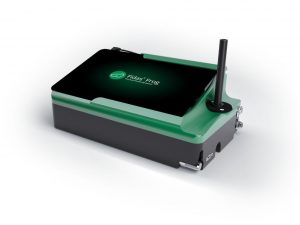

圖1：Fidas? Frog

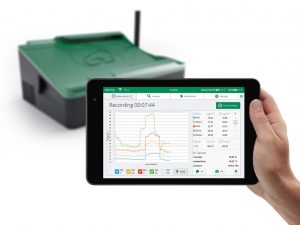

Fidas?Frog通過WLAN與無線操作員面板（平板電腦）進行通信。通過這種方式，可以在測量地點和Fidas?Frog的操作員保持一定距離的情況下進行測量。以應用于難以進入的位置。此設計還允許將一個或多個Fidas?Frog集成到現有網絡中，并可以通過一臺中央PC對連接設備進行控制，例如用于生產設備區域監控。

Fidas?Frog使用成熟的單粒子光學光散射測量技術，并配備高強度（dp min = 180 nm）、高穩定輸出和長壽命的LED光源。 Fidas?Frog的傳感器和評估程序也應用在Fidas?200中，idas?200傳感器已通過TüV/ Umweltbundesamt認證，可監測環境空氣中的PM2.5和PM10，并已在與重量參考方法的全面比較中得到驗證。通過實施這一成熟的技術，并在生產中采取多種質量保證措施（例如，將每臺Fidas?Frog與經過認證的Fidas?200進行比較），可以確保進行準確且保證質量的測量。

借助單分散測試粉，可以在現場隨時隨地輕松、快速地檢查和調整系統的校準。

Fidas?Frog的流量為1.4 l/min，并配備適用于環境條件、溫度、大氣壓和相對濕度的傳感器。

測量原理

實際的氣溶膠傳感器是一種光學氣溶膠光譜儀，它使用Lorenz-Mie單個粒子的散射光分析來確定粒徑。單個顆粒移動通過光學差異化的測量空間，該測量空間被白光均勻照射。每個粒子都會產生以85°至95°的角度檢測到的散射光脈沖。基于散射光脈沖的數量來測量粒子數。散射光脈沖的水平是粒度直徑的度量。

通過改進的光學器件，使用新的白色LED作為更高光密度的光源以改進信號分析（對數模擬數字轉換器），可以將發射測量的檢測下限降低至180 nm。這樣可以大大提高檢測效率，尤其是對較小的顆粒的檢測，主要是在路邊附近發現高濃度的顆粒（見圖2）。

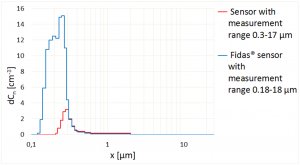

圖2：Fidas?細粉塵測量系統在0.18 – 18 μm粒徑范圍內具有更高的靈敏度

分類精度和分離能力越好，粒度分布的定義越準確。

使用白光源可以獲取準確而明確的校準曲線，從而獲得極高的尺寸分辨率。T型光闌可提供準確定義的光學測量體積，并能夠進行顆粒測量而沒有邊界帶錯誤，從而實現準確的尺寸測量。新的數字化電子信號分析系統可根據需要快速識別和糾正一致性。
