亲子乱高潮1000部,色婷婷五月综合亚洲小说,禁伦H肉高辣网站视频,亚洲成av人影院

Ti2SnC陶瓷是一種可機械加工、具有特殊層狀結構的新型結構陶瓷。它兼具了金屬和陶瓷的優異性能：類似于金屬，它具有良好的導電導熱性、可機械加工、高抗損傷容限及抗熱震等優點；類似于陶瓷，

它具有較高的彈性模量、耐高溫、抗氧化和耐腐蝕等優異特性。基于以上優點，Ti2SnC陶瓷有可能作為基體或增強體而廣泛應用于航空、航天、武器裝備、核工業和電子信息等高新技術領域。

雖然Ti2SnC陶瓷具有優異的綜合特性和廣泛的應用前景，但該材料的制備較為困難且純度較難控制，因此Ti3SnC2陶瓷的應用受到限制。如文獻(J. Am. Ceram. Soc. 96, No. 10, 2013)中所述，通過采用Fe為燒結助劑，在1150 °C和 50 MPa壓力下熱壓燒結元素混合粉10h，

得到了含有FexSny，Sn和TiC的Ti3SnC2陶瓷。文獻(J. Am. Ceram. Soc.99, No. 7, 2016)中所述，以Ti，Sn和石墨為原料，在通有氬氣氛圍的管式爐中1600 °C燒結4 h得到了含有Sn和TiC雜質的Ti2SnC陶瓷。

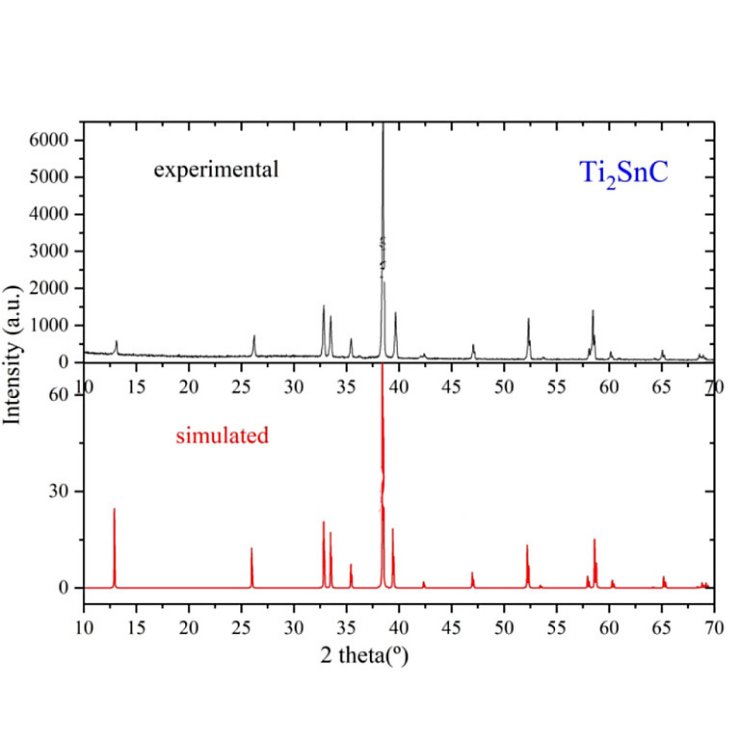

上面所述的制備方法燒結保溫時間較長，且生成的雜質相TiC和FexSny很難去除，對Ti2SnC陶瓷的性能有非常不利的影響。因此制備高純度的Ti2SnC陶瓷對該材料廣泛的應用具有重要的意義。
