FW630/3
直接聯系
濰坊瑞馳粉體設備有限公司
山東濰坊
1萬元以下
濰坊瑞馳
FW630/3
3872

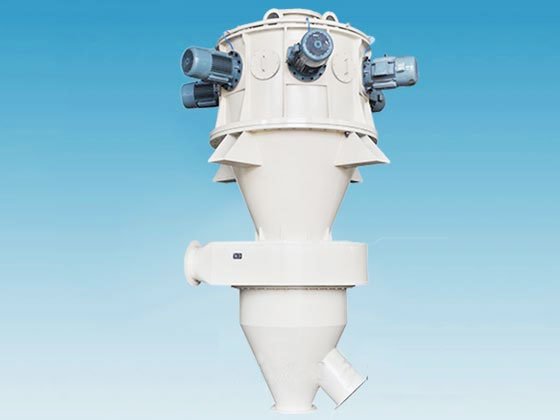

FW臥式多轉子氣流分級機適用于干法微米級產品的精細分級，可分級球狀、片狀、針狀的顆粒，也可對不同密度的顆粒進行分級。 分級產品的粒度可達D97：2～45微米，產品粒度無級可調，品種更換極其方便。 分級效率（提取率）60%～80%，流動性好的物料分級效率就高，反之效率降低。 采用臥式分級渦輪裝置，轉速高，頂點切割準確。 可與球磨機、振動磨、雷蒙磨等粉磨設備串聯使用，組成閉路循環。 控制系統采用PLC自動控制，運行狀態實時顯示，操作簡便。 系統負壓運行，粉塵排放量不超過40mg/m3設備噪音通過采用隔音措施，不高于75dB(A)。
【工作原理】臥式多轉子氣流分級機由分級機與旋風分離器、除塵器、引風機組成一套分級系統。物料在風機抽力作用下由分級機下 端入料口隨上升氣流高速運動至分級區，在高速旋轉的分級渦輪產生的強大離心力作用下，使粗細物料分離，符合粒徑要求的細顆粒通過分級輪葉片間隙進入旋風分 離器或除塵器收集，粗顆粒夾帶部分細顆粒撞壁后速度消失，沿筒壁下降至二次風口處，經二次風的強烈淘洗作用，使粗細顆粒分離，細顆粒上升至分級區二次分 級，粗顆粒下降至卸料口處排出。
【多轉子氣流分級機技術參數】
參數/型號 | FW400/3 | FW400/4 | FW400/6 | FW630/3 | FW630/4 | FW630/6 | FW800/3 | FW800/4 | FW800/6 |
處理量T/h | 0.2～1.5 | 0.3～2 | 0.5～3 | 1～5 | 2～8 | 3～10 | 2～8 | 3～10 | 5～15 |
產品粒徑d97:um | 2～45 | 2～45 | 2～45 | 3～45 | 3～45 | 3～45 | 4～45 | 4～45 | 4～45 |
分級效率% | 60～80 | 60～80 | 60～80 | 60～80 | 60～80 | 60～80 | 60～80 | 60～80 | 60～80 |
裝機功率kw | 90-110 | 120-140 | 170-200 | 135-155 | 170-190 | 250-290 | 180-200 | 220-290 | 290-390 |
