次進風及立式安裝的大葉輪轉子的強制型分級機。工作時物料在引風機引力的作用下由下筒身進入，外界一次風與物料充分混合，使粒子得以充分分散，并上升至分級區，由于分級葉輪轉子的高速旋轉，粒子即受到分級葉輪旋轉產生的離心力，又受到引風機引力產生的向心力，當粒子受到的離心力大于向心力，分級徑以上的粗粒子被甩到筒體內壁失速沿壁面下滑，外界二次風通過均勻分布在錐體上的進風口進入，對粗粒子進行產生風篩作用將混雜或粘附于粗料中的細粉分離于凈，分離后的粗料由卸料裝置收集排出分級機，分級徑以下的細粉隨氣固二相流進入旋風收集器、脈沖除塵器被收集下來，凈化后的氣體由引風機排出。

主要特點：

1、分級機結構進行了特殊設計，幾乎截止所有大顆粒，分級精度高、大顆粒控制嚴。

2、分級點通過分級葉輪轉速和引風機風量自由調整，以取得所需產品，分級范圍廣。

3、采用低轉速立式單葉輪分級結構，物料流場穩定，設備處理量大，分級效率高。

4、可采用多級串聯結構，可同時分級出幾個粒度段的產品，獲得理想的粒度分布。

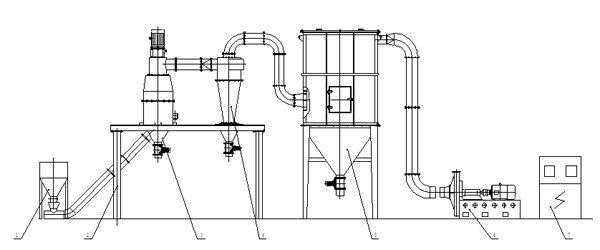

工藝流程圖：

1、料倉           2、操作平臺         3、分級機      4、旋風收集器

5、脈沖除塵器     6、高壓引風機       7、電控柜

   規格參數：
