PQF-100
直接聯系
青島派力德粉體工程設備有限公司.
中國
1-5萬元
派力德
PQF-100
3256
好
1.大處理：PQF型氣流分級機采用獨特的喂料方式，充分利用二次進風的優勢，合理的定子與轉子結構設計，使單臺產量最大可達到200T/h.
2.超微細：葉輪轉子采用特殊的雙密封方式，特殊設計的葉輪結構及葉片角度，合理的空氣流向，合理的待分級物料濃度和分散度，最細可達到D97=2um。
3.能耗低：優化引風機風量、壓力的選型，獨到的入料角度，配置先進的物料分散器，使待分級物料最低限度接觸分級轉子，降低能耗的同時減少轉子的磨損，同等機型能耗使用量比國內其他機型降低30%。
4.合理化：可根據多種物料的特性，單獨設計制作專用機型，應用領域廣。
5、應用廣：可與球磨機、振動磨、雷蒙磨等粉磨設備串聯使用，組成閉路循環。分級效率高（提取率）60%～90%。
可與球磨機、振動磨、雷蒙磨等粉磨設備串聯使用，組成閉路循環。分級效率高（提取率）60%～90%。
可與球磨機、振動磨、雷蒙磨等粉磨設備串聯使用，組成閉路循環。分級效率高（提取率）60%～90%。
概述：
物料在風機抽力的作用下進入分級腔體，隨上升氣流高速運動至分級區，在高速旋轉的分級渦輪產生的強大離心力作用下，使粗細物料分離，符合粒徑要求的細顆粒通過分級輪葉片間隙進入旋風分離器或除塵器收集，粗顆粒夾帶部分細顆粒撞壁后速度消失，沿筒壁下降至二次風口處，經二次風的強烈淘洗作用，使粗細顆粒分離，細顆粒上升至分級區二次分級，粗顆粒下降至卸料口處排出。
特點：
1.大處理：PQF型氣流分級機采用獨特的喂料方式，充分利用二次進風的優勢，合理的定子與轉子結構設計，使單臺產量**可達到200T/h.
2.超微細：葉輪轉子采用特殊的雙密封方式，特殊設計的葉輪結構及葉片角度，合理的空氣流向，合理的待分級物料濃度和分散度，*細可達到D97=2um。
3.能耗低：優化引風機風量、壓力的選型，獨到的入料角度，配置先進的物料分散器，使待分級物料*低限度接觸分級轉子，降低能耗的同時減少轉子的磨損，同等機型能耗使用量比國內其他機型降低30%。
4.合理化：可根據多種物料的特性，單獨設計制作專用機型，應用領域廣。
5、應用廣：可與球磨機、振動磨、雷蒙磨等粉磨設備串聯使用，組成閉路循環。分級效率高（提取率）60%～90%。
選型：
| 型號 | PQF-10 | PQF-20 | PQF-30 | PQF-40 | PQF-60 | PQF-80 | PQF-100 | PQF-特 |
| 處理量 t/h | 0.2--1.5 | 0.5--2.5 | 1.5--4.5 | 2.5--7.5 | 3.5--10 | 5.5--20 | 7.5--30 | 30-100 |
| 分級細度 μm | 2-150 | 2-150 | 2-150 | 2-150 | 2-150 | 5-150 | 5-150 | 10-250 |
| 提取率 % | 60-90 | 60-90 | 60-90 | 60-90 | 60-90 | 60-85 | 60-85 | 60-80 |
| 主機功率 Kw | 3-5.5 | 5.5-11 | 11-22 | 22-37 | 30-45 | 45-75 | 55-90 | 45-132 |

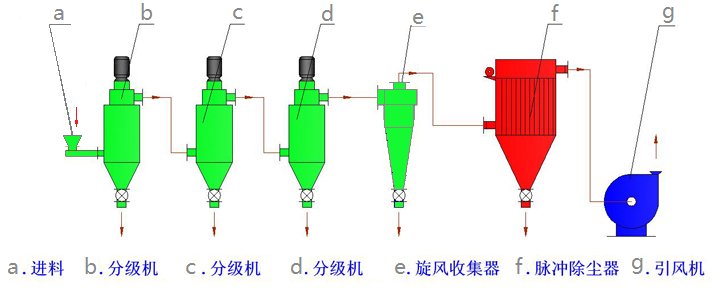

分級機工藝流程圖一：

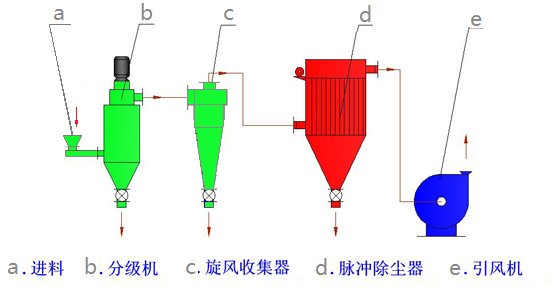

分級機工藝流程圖二：
