9-28
直接聯系
山東騰越通風設備有限公司.
淄博
面議
9-28
4906
用途
9-28Ⅰ型離心通風機一般用于鍛冶高強制通風、物料輸送及輸送空氣或無腐蝕性、不自燃、不含粘性和纏繞纖維之氣體，輸送介質溫度一般不超80℃，介質中所含塵土及硬質顆粒物不大于150mg/m3。其中№16以上改用耐熱高強度材料后可用作水泥窯外分解工藝和鋼鐵冶煉等特殊場合。
型式
本風機為單吸入和雙吸入兩種形式。機號有№4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16、17、18、20、21、22、23、24，共20個機號組成。
每個機號均可制成右旋或左旋兩種型式，從電機一端正視，葉輪順時針方向旋轉者稱右轉風機，以“右”表示，反之，稱左轉風機，以“左”表示。
風機的出風口位置以機殼的出口角度表示，“右”，“左”均可制成0度、45度、90度、135度、180度、225度共6種角度。
風機的傳動方式為：№4-6.3為A式，№7-16為D式，№20-24為F式。
如上述現有機號、出風口角度、傳動方式均不能滿足您的需要，我廠有能力為您現場設計，直至您滿意為止。
結構
№4A-6.3A主要由葉輪、機殼、進風口、支架等組成。
№7.1D-16D主要由葉輪、機殼、進風口、傳動組等組成。
№20F-24F主要由葉輪、機殼、進風口、進氣箱、傳動組等組成。根據用戶所需，亦可帶調節門。
葉輪：由長短各16個葉片、平板后盤和前盤焊接成型，并經靜、動平衡校正和超速運轉試驗運轉平穩可靠。
機殼：用普通鋼板焊接成蝸形殼整體，用于高溫風機可根據溫度情況選擇耐熱材料，機殼亦可制成分體。
進風口：作成收斂式流線形整體結構，用螺栓與前蓋板組固定。
傳動組：由主軸、軸承箱、聯軸器等組成。主軸根據用途不同，可用優質鋼或耐熱鋼制成，采用滾動軸承或滑動軸承。滾動軸承用軸承潤滑脂潤滑，滑動軸承用稀油潤滑。

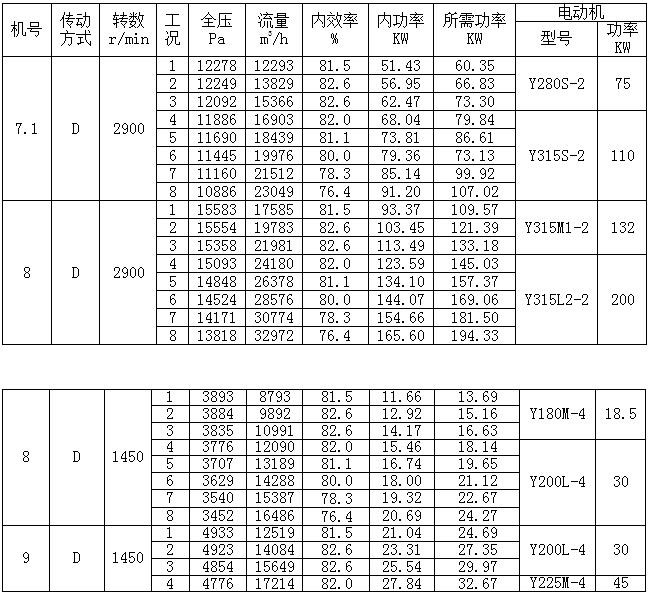

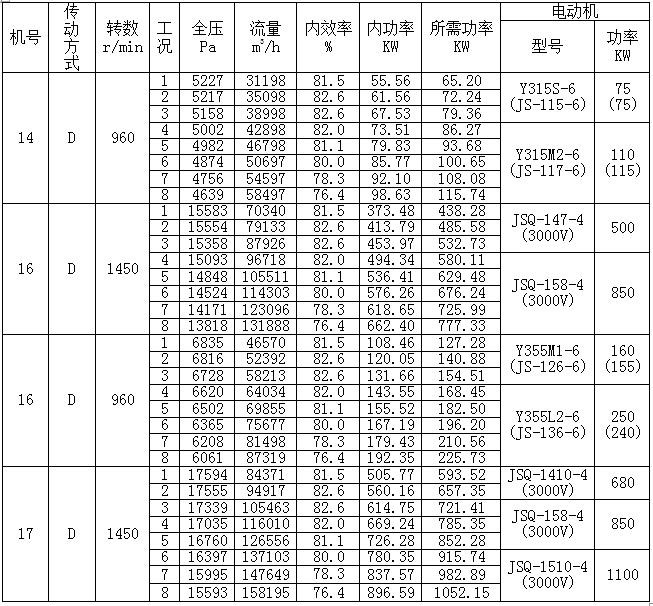

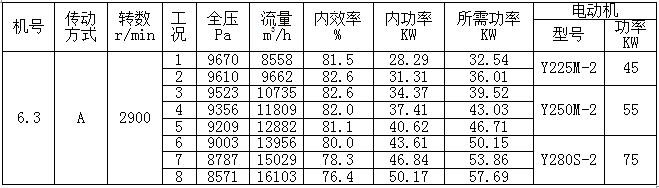

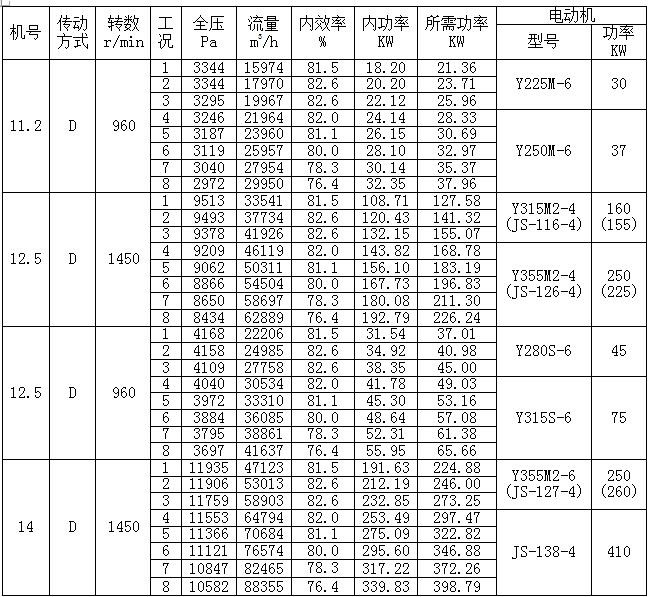

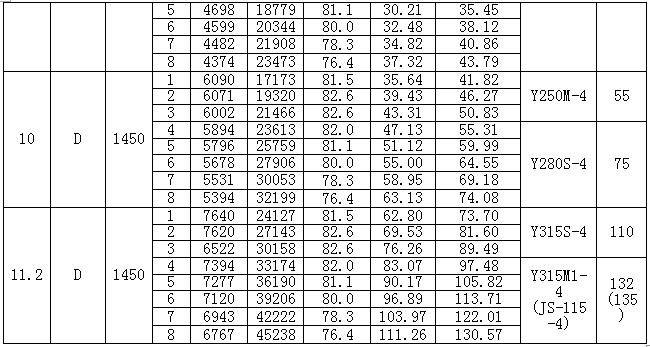

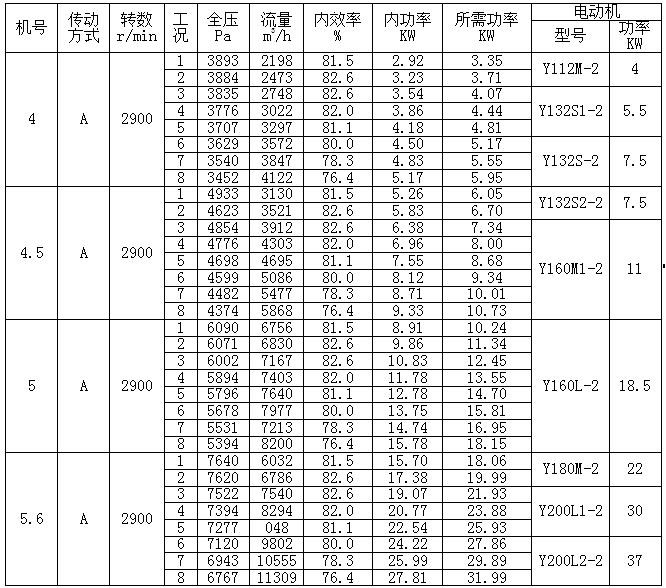

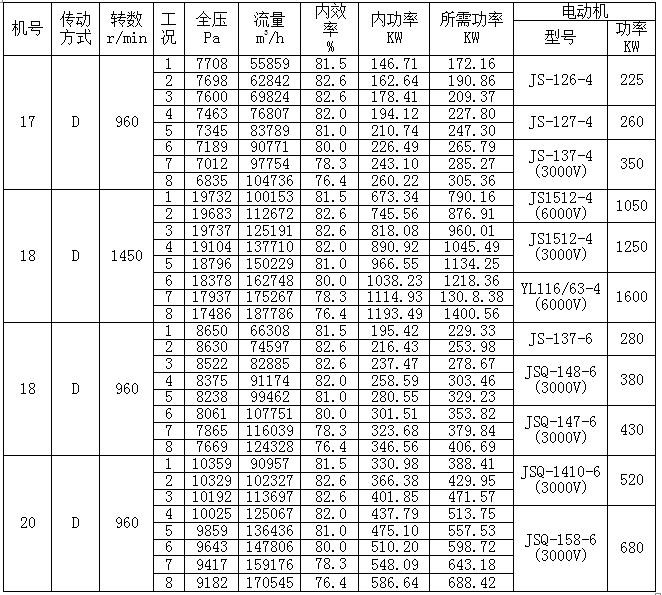

9-28Ⅰ型離心通風機性能表
9-28Ⅰ型離心通風機性能表
