AW-FM01
直接聯系
南京奧威環?？萍荚O備有限公司
中國
1-5萬元
南京奧威
AW-FM01
3323
一、星型卸料器常用在氣力輸出系統中，對于壓力輸出系統或負壓輸出系統， 星型卸料器可以均勻，連續地向輸料管供料， 以保證氣力輸出管內的氣、固體比較穩定， 從而使氣力輸送能正常工作， 同時，又能將卸料器的上、 下部氣壓隔斷而起到鎖氣作用。 因此，星型卸料器是氣力輸送系統中常用的重要部件。

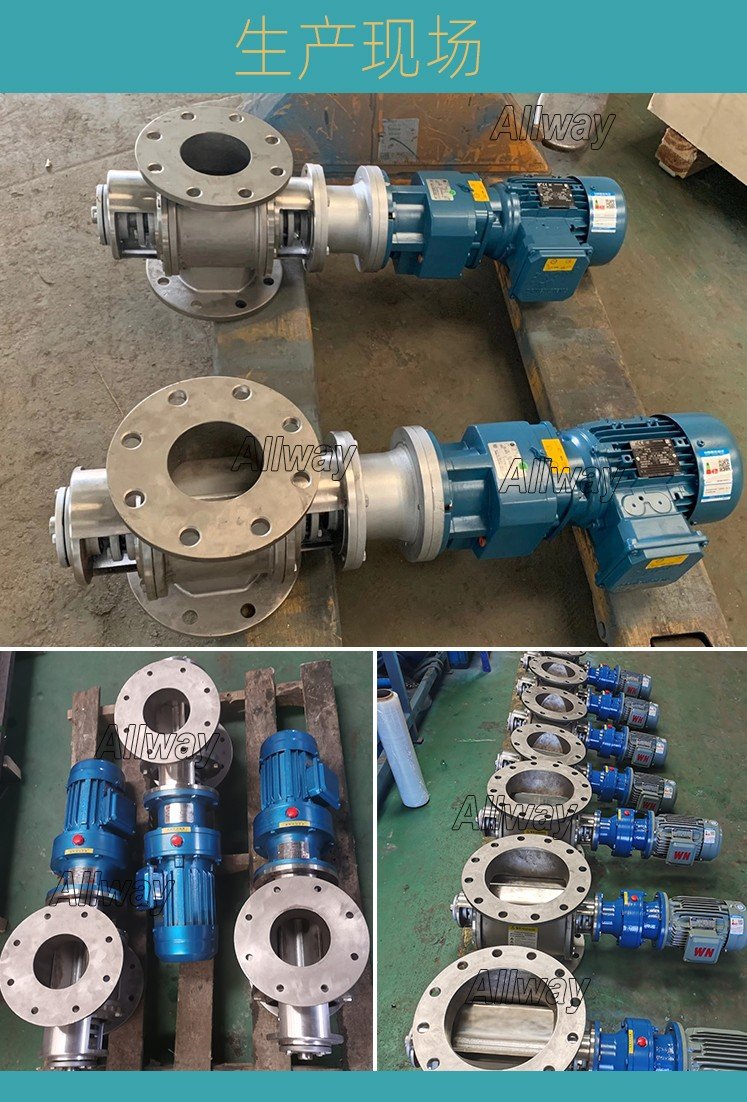

二、星型卸料裝置又稱星型卸灰閥，星型下料器，旋轉給料器，鎖氣閥，通常星型卸料的結構是由帶有數片葉片的轉子葉輪、殼體、密封件及減速器、電動機等組成。
三、當上部料倉的物料靠自重落下充填在葉片之間的空隙中，隨葉片的旋轉而在下部卸出， 因此， 星型卸料器可以定量而連續地卸料。
四、星型卸料器可以用在收集物料系統中，作為料倉的卸料器。星型卸料器是目前國內***的卸料裝置， 常用在除塵系統中作為除塵系統的重要設備之一，它特別適用于粉塵， 小顆粒物料，深受環保、冶金、化工、糧食、水泥、筑路、干燥設備等工業行業的工程項目擇優選用。
五、星型卸料器的上、下法蘭口基本是方形或圓形，也可以由用戶選定。
六、耐溫型它所輸送物料的溫度可達280°C兩端軸承與葉輪有一定隔離，能防止超細粉料與軸承接觸。耐高溫型輸送物料的溫度可達500°C,采用鏈輪連接，減速機和卸料器殼體有一定的距離。
七、耐磨損封閉型轉子葉輪該型星型卸料器特點是轉子葉片的端部襯聚氟乙烯密封條，能保證葉片端部與殼內壁有良好接觸，并且磨損后可方便地調節葉片端部，使其仍然與殼體內部保持良好接觸，具有更好的鎖氣性能。

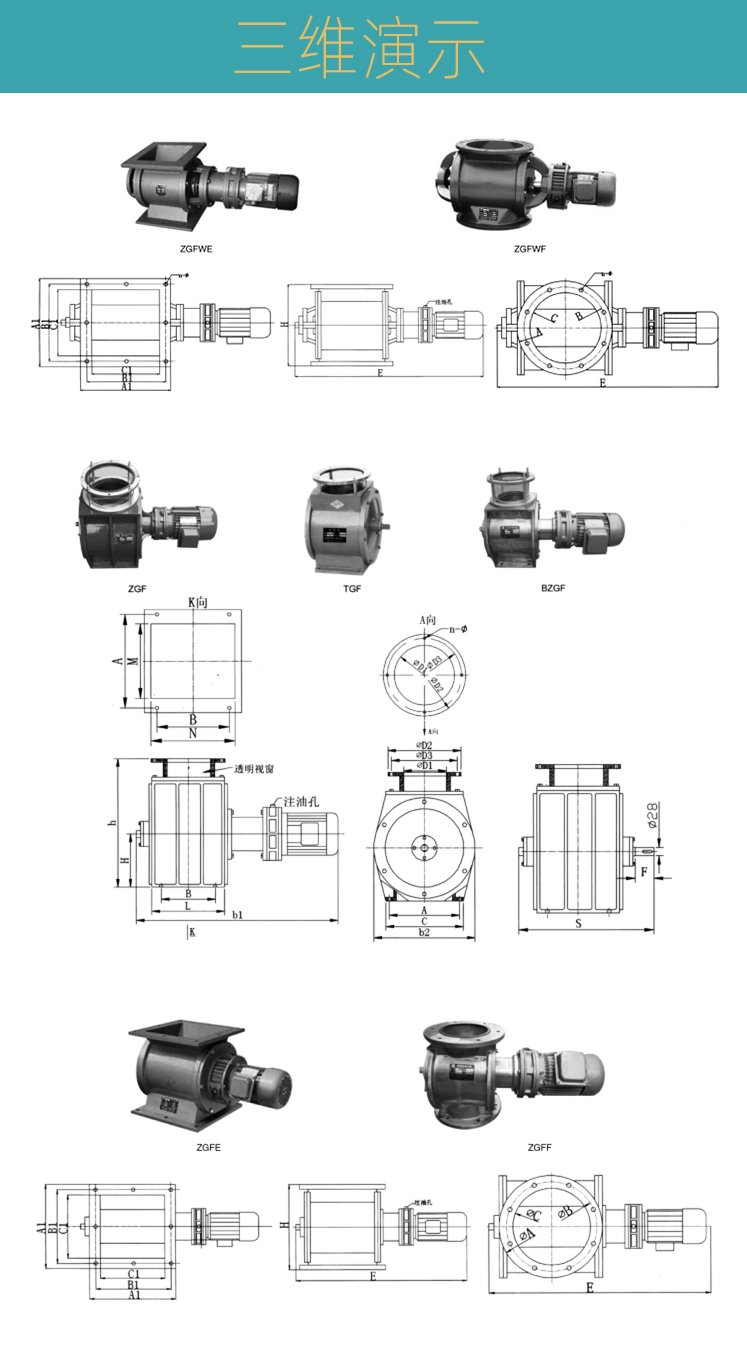

型號 | 每轉體積 | 減速電機型號 | 轉速（Rew） | 工作溫度（Work temperature） | 重量 | 安裝聯接尺寸 Installation Dimension | ||||||||
KW | r/min | ℃ | Kg | A | B | C | A1 | B1 | C1 | H | L | N-Φ | ||
2型 | 2立升/轉 | YJD2-59-0.55 | 24 | ≤280 | 80 | Φ240 | Φ200 | Φ150 | 240 | 200 | 150 | 240 | 870 | 8-Φ11 |
4型 | 4立升/轉 | YJD2-59-0.55 | 24 | ≤280 | 100 | Φ280 | Φ240 | Φ180 | 280 | 230 | 180 | 280 | 910 | 8-Φ13 |
6型 | 6立升/轉 | YJD2-59-0.55 | 24 | ≤280 | 120 | Φ300 | Φ260 | Φ200 | 290 | 250 | 200 | 300 | 930 | 8-Φ13 |
8型 | 8立升/轉 | YJD3-59-0.75 | 24 | ≤280 | 130 | Φ320 | Φ280 | Φ220 | 310 | 270 | 220 | 320 | 995 | 8-Φ13 |
10型 | 10立升/轉 | YJD3-59-1.1 | 24 | ≤280 | 140 | Φ340 | Φ300 | Φ240 | 330 | 290 | 240 | 340 | 1030 | 8-Φ15 |
12型 | 12立升/轉 | YJD3-59-1.1 | 24 | ≤280 | 150 | Φ360 | Φ320 | Φ260 | 350 | 310 | 260 | 360 | 1050 | 8-Φ15 |
14型 | 14立升/轉 | YJD3-59-1.1 | 24 | ≤280 | 165 | Φ380 | Φ340 | Φ280 | 380 | 330 | 280 | 380 | 1070 | 8-Φ18 |
16型 | 16立升/轉 | YJD3-59-1.1 | 24 | ≤280 | 175 | Φ400 | Φ360 | Φ300 | 400 | 350 | 300 | 400 | 1090 | 8-Φ18 |
18型 | 18立升/轉 | YJD3-59-1.5 | 24 | ≤280 | 210 | Φ420 | Φ380 | Φ320 | 420 | 370 | 320 | 420 | 1140 | 8-Φ18 |
20型 | 20立升/轉 | YJD3-59-1.5 | 24 | ≤280 | 230 | Φ440 | Φ400 | Φ340 | 440 | 390 | 340 | 440 | 1160 | 8-Φ18 |
26型 | 26立升/轉 | YJD4-59-1.5 | 24 | ≤280 | 300 | Φ500 | Φ460 | Φ400 | 510 | 450 | 400 | 520 | 1260 | 8-Φ18 |
30型 | 30立升/轉 | YJD4-59-2.2 | 24 | ≤280 | 350 | Φ540 | Φ500 | Φ440 | 540 | 490 | 440 | 560 | 1335 | 8-Φ18 |
40型 | 40立升/轉 | YJD4-59-/3 | 24 | ≤280 | 570 | Φ610 | Φ560 | Φ480 | 600 | 550 | 480 | 620 | 1470 | 16-Φ18 |
60型 | 60立升/轉 | YJD4-59-3 | 24 | ≤280 | 600 | Φ660 | Φ610 | Φ500 | 660 | 6610 | 500 | 680 | 1500 | 16-Φ18 |
80型 | 80立升/轉 | YJD5-59-4 | 24 | ≤280 | 490 | Φ670 | Φ620 | Φ540 | 670 | 620 | 540 | 720 | 1580 | 16-Φ18 |
100型 | 100立升/轉 | YJD5-59-4 | 24 | ≤280 | 900 | Φ740 | Φ680 | Φ600 | 730 | 680 | 600 | 800 | 1700 | 16-Φ18 |
