廣泛應用于燒結廠中

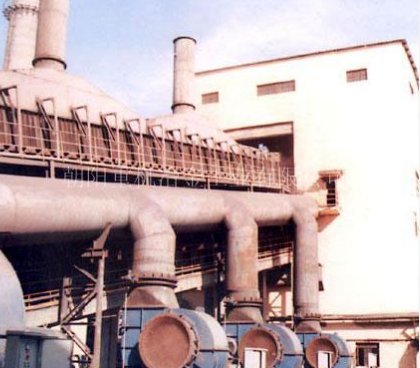

帶式冷卻機
帶式冷卻機是鋼廠燒結系統的主要設備，它布置在燒結機及破碎機的后面，用于燒結礦的冷卻。具有占地面積小，布料均勻，燒結礦被破碎的少，冷卻效果好等特點，并可起運輸和提升的作用。
單齒輥破碎機采用內通道水冷系統，全封閉滾動軸承，齒輥排列為螺旋狀，降低能耗，維修方便，整機壽命長等特點。
帶式冷卻機從通風方式來說分為抽風帶冷和鼓風帶冷。帶式冷卻機主要由鏈條、臺車、傳動裝置、拉緊裝置、密封裝置和抽風機等組成。
從燒結機卸出的燒結礦平均溫度高達750℃左右。這樣的燒結礦直接進入高爐冶煉將使燒結礦的運輸設備、高爐礦槽、稱量車及爐頂設備壽命降低，同時也使勞動環境惡化。而冷礦進入高爐冶煉，除能克服上述缺點外，還能使高爐降低焦比，提高利用系統，因此帶式冷卻機廣泛應用于燒結廠中。
技術性能參
帶冷機機規格 | 24 m2 | 30m2 | 60m2 | 75 m2 | 90m2 | 105m2 | 120m2 | 330m2 |
有效冷卻面積m2 | 24 | 30 | 60 | 75.6 | 90 | 105 | 120 | 330 |
臺車規格（長x寬）m | 0.6X1.2 | 0.7×1.5 | 0.6×1.5 | 0.8X1.8 | 1×2.5 | 1×2.5 | 0.8X3 | 1×4 |
臺車數量（個） | 88 | 90 | 182 | 130 | 103 | 113 | 100 | 198 |
臺車運行速度m/min | 0.27-0.43 | 0.26-0.45 | 0.35-0.57 | 0.6-1.09 | 0.45—0.52 | 0.45-0.67 | 0.3-0.99 | 0.6-1.8 |
料層**厚度mm | 800 | 1000 | 1100 | 1200 | 1200 | 1200 | 1200 | 1500 |
傾角° | 12 | 12 | 12 | 12 | 5 | 5 | 5 | 5 |
**產量t/h | 40 | 46 | 90 | 133 | 150 | 160 | 210 | 500 |
電機型號 | Y180L-8 | Y180L-8 | Y200L-8 | Y225S-8 | Y225S-8 | Y225S-8 | Y225M-8 | Y225M-8 |
電機功率（kw） | 11 | 11 | 15 | 18.5 | 18.5 | 18.5 | 22 | 22 |
機器總重量（t） | 121 | 160 | 320 | 346 | 676 | 730 | 941 | 1900 |
配套燒結機 | 20m2 | 24m2 | 52m2 | 60m2 | 75m2 | 90m2 | 105m2 | 300m2 |
