濰坊康華重工有限公司
山東濰坊
1-5萬元
康華
定做
1797
定做
1篩孔不易堵塞。
2運行平穩，噪聲較低。
3結構簡單，維修方便。
4篩分筒可封閉，易于密閉收塵。
5整機可靠性高，一次性投資較少。
6采用特制篩網，篩分效率高，使用壽命長。
礦山，建材，熱電廠

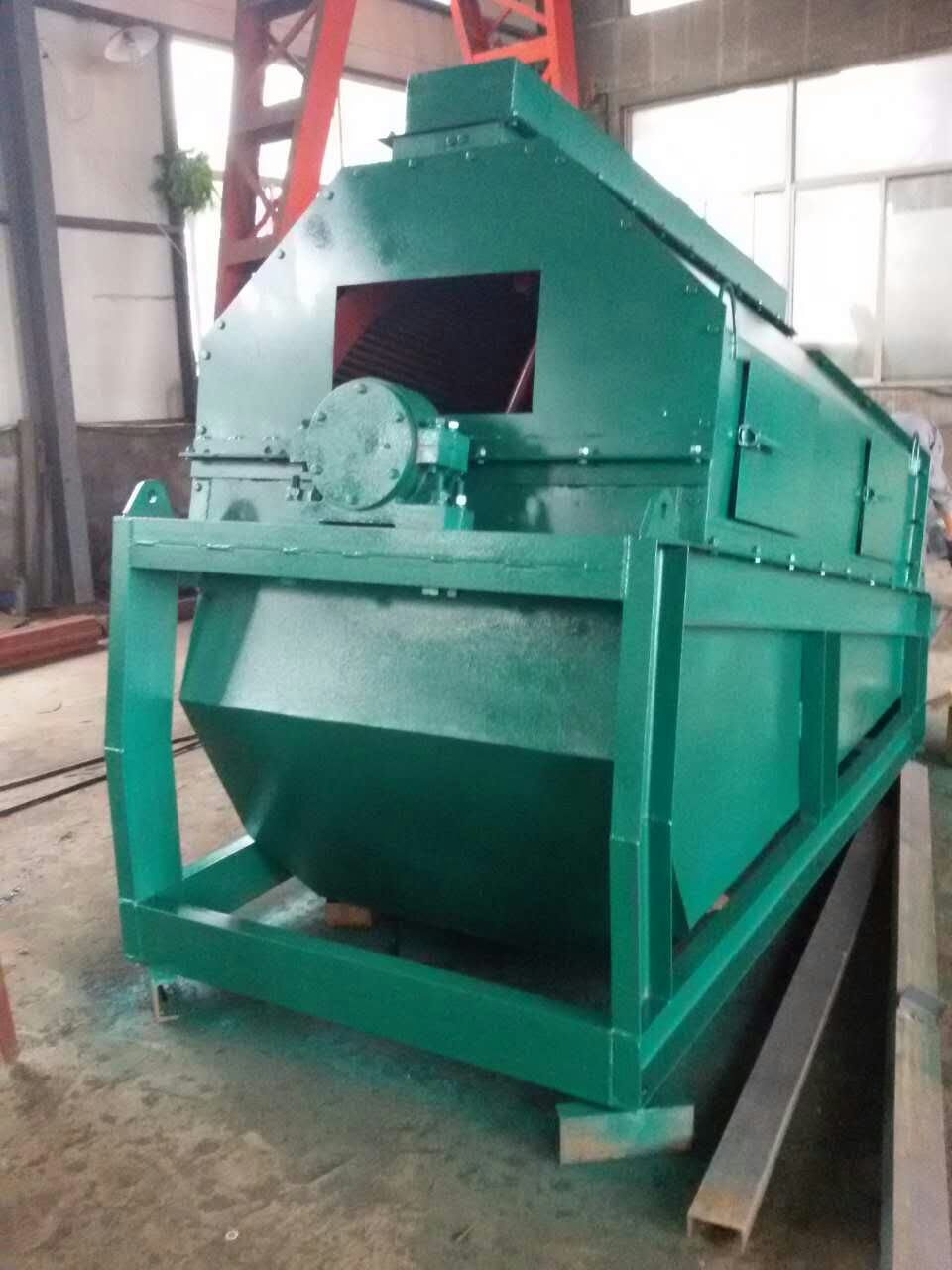

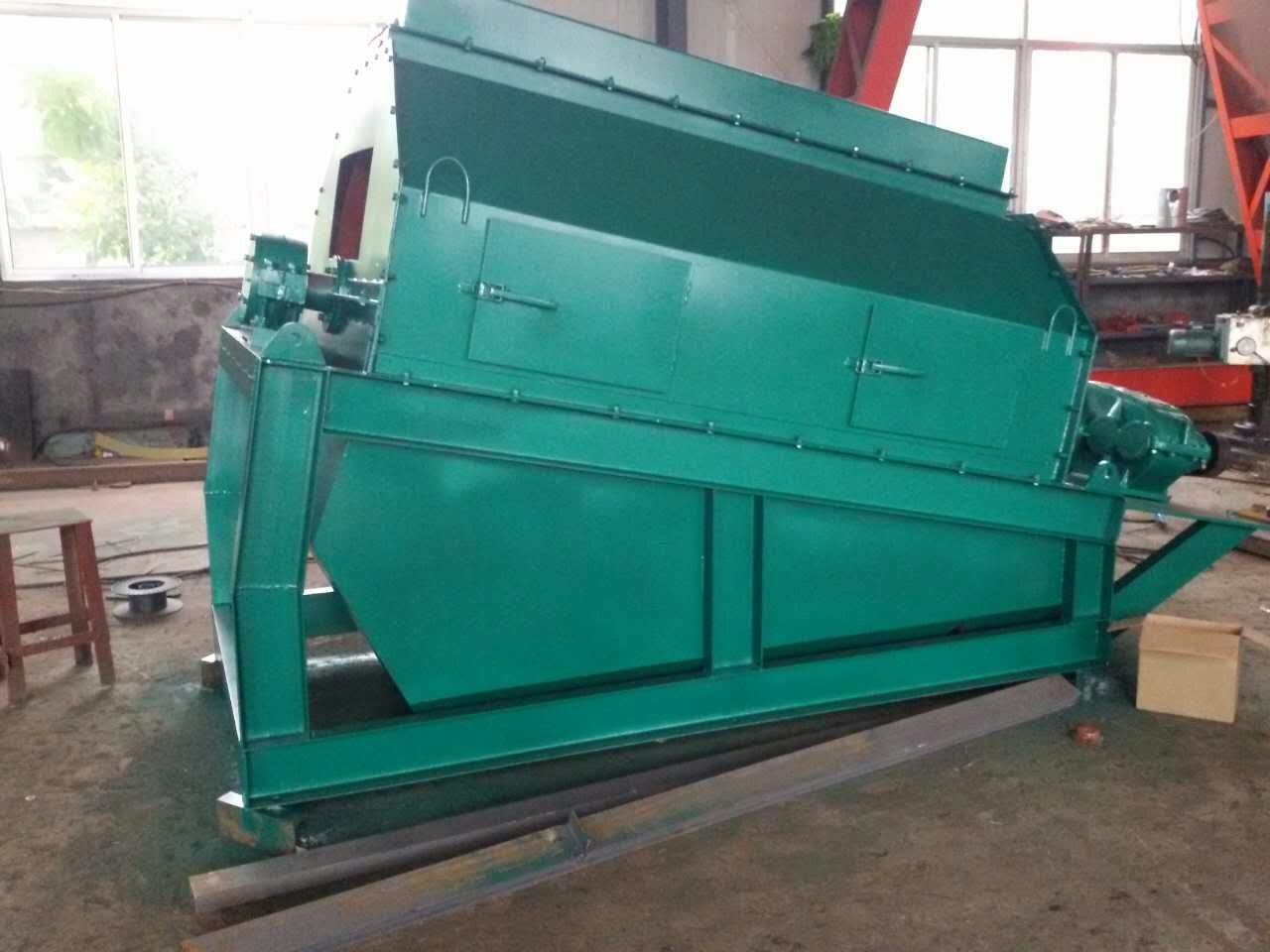

滾筒篩
滾筒篩主要有電機、減速機、滾筒設備、機架、密封蓋、進出料口構成。
作業原理：
滾筒設備歪斜設備于機架上。電動機經減速機與滾筒設備經過聯軸器銜接在一起，驅動滾筒設備繞其軸線翻滾。當物料進入滾筒設備后，因為滾筒設備的歪斜與翻滾，使篩面上的物料翻轉與翻滾，使合格物料（篩下商品）經滾筒后端底部的出料口排出，不合格的物料（篩上商品）經滾筒尾部的排料口排出。因為物料在滾筒內的翻轉、翻滾，使卡在篩孔中的物料可被彈出，防止篩孔阻塞。滾筒篩砂機、滾筒篩分機與滾筒篩的原理結構簡直一樣，是大家對它的知道和叫法上存在差異。
主要特點：
1篩孔不易阻塞。
2作業平穩，噪聲較低。
3結構簡略，維修便利。
4篩分筒可封閉，易于密閉收塵。
5整機牢靠性高，一次性出資較少。
6選用特制篩網，篩分效率高，使用壽命長。
適用范圍
一.石料場中用于巨細石子分級.以及別離出泥土和石粉.
二.沙石場中用于沙石別離.
三.煤炭職業用于塊煤與煤粉別離以及洗煤(洗煤機械的構成部分)
四.化工職業,選礦職業用于巨細塊狀物分級及別離粉狀物質.
技術參數
型 號 | 小時處理量（m3/h） | 外篩直徑（mm） | 長度（mm） | 功率（KW） | 外形尺寸（mm） |
GS1230 | 20-50 | Φ1200 | 3000 | 3 | 3580×1590×1675 |
GS1530 | 40-80 | Φ1500 | 3000 | 5.5 | 3980×1790×1975 |
GS1830 | 80-150 | Φ1800 | 3000 | 7.5 | 4150×1870×2240 |
GS2030 | 130-200 | Φ2000 | 3000 | 11 | 4230×1950×2950 |
設備設備
1、預埋鋼板。設備前應按設備設備圖的請求預埋鋼板，請求預埋鋼板的上平面坐落同一平面上。設備所需的預埋鋼板、底腳螺栓等均由設備單位自備。
2、篩體的設備。依據設備進料口、出料口的方位布置，對篩體設備方位進行斷定。
2、設備根底支架。將篩體兩頭經過吊裝設備在根底支架上，并將篩體設備視點調整至規劃視點，*終進行固定焊接。
3、銜接進料口和出料口。
4、銜接篩體下部支架密封板。
5、用手翻滾滾筒篩分筒，不得有阻力過大或卡死景象，否則應及時查清因素加以調整。
6、滾筒篩出廠后，如超越6個月才設備，則設備前必須將大軸的軸承拆下清潔，寫入新光滑脂（2號鋰基光滑脂）。
調試：
一）、調試前的準備作業：
1、滾筒篩各部件設備完，查看合格后，可進行試作業。試作業前，應具體查看各部件按圖紙所示設備準確，各緊固件牢靠，篩體周圍是不是有阻礙滾筒篩作業的障礙物；
2、將長方形維修門處于翻開方位，并經過手動盤車旋轉篩分筒，調查梳型清篩組織有無犯卡、磨擦景象，若有則可經過調整螺栓進行調整；
3、查看各軸承座、變速箱應光滑杰出，變速箱油位應適當；
4、電源接頭應結實牢靠，絕緣杰出，接地準確。
二）、空載試車
1、點動電機操控按鈕，查看電機轉向應與籠式滾筒篩所示轉向共同；
2、發動設備作業4－－6小時，調查滾筒篩作業狀況，若發現反常動靜或其它景象，應及時停機查看，找出因素，排除故障。
試作業4－6小時應查看下列項目：
a、 大軸軸承溫度，請求**溫度不超越75℃，溫升不超越45℃。
b、 遍地緊固螺栓的緊固狀況，發現松動應及時擰緊。
三）、投料
1、在篩分機處于作業平穩狀態下，發動進料及出料設備，進行投料試車；
2、正常出料后封閉密封阻隔罩（正常作業時，密封阻隔罩應一直處于封閉方位）；
3、查看出料粒徑和有無漏料及揚塵狀況；
4、作業半小時，對各部件進行仔細查看，發現疑問及時處理。
5、作業過程中應常常查看作業狀況，若發現作業不正常或有反常動靜，應及時停機查看，找出因素，排除故障。
操作保護：
籠式滾筒篩作業牢靠，保護量小，下面臨作業中應留意的幾點疑問簡述如下：
1、開車時必須先敞開籠式滾筒篩，后再敞開給料設備；停車時相反；
2、作業前三天，要每天對籠式滾筒篩緊固件進行查看，如有松動應及時緊固。今后則可定時（每周或半月）對籠式滾筒篩緊固件進行查看及處理；
3、軸承座、變速箱應定時查看光滑狀況，并及時加油和換油。大軸軸承選用2號鋰基光滑脂，正常狀況下，每兩月加注一次光滑脂，加注量不宜過多，否則易導致軸承過熱。遍地軸承應每年清潔查看一次。
4、設備長時間停用（30天以上的）從頭發動時應對電機絕緣進行搖測，以避免電機焚毀。
