VX8000
直接聯系
深圳市中圖儀器股份有限公司
深圳
50-60萬元
中圖儀器
VX8000
3769

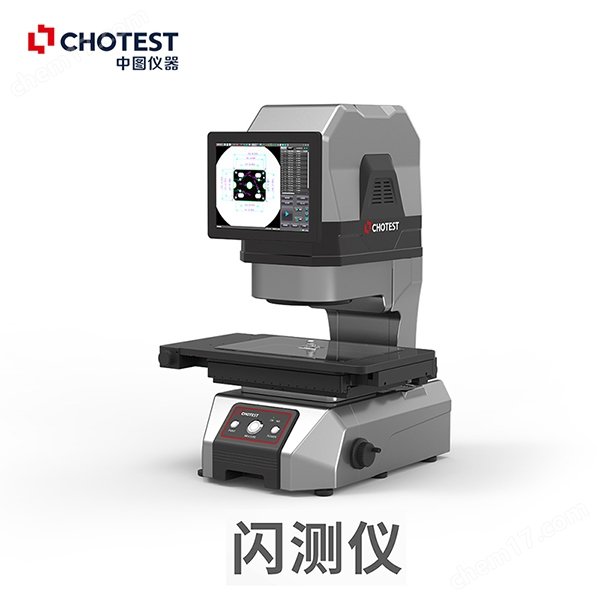

VX8000一鍵式測量儀高分辨率鏡頭，1%亞像素圖像處理，高精度算法分析；自動對焦，排除人為測量操作干擾，且重復聚焦一致性高；自動識別測量部位，每次都能獲得統一穩定的測量結果。
VX8000一鍵式測量儀適用于要求批量測量或自動測量的應用場景。如電子PCB測量、五金零部件檢測、橡膠圈尺寸測量、手機尺寸檢測等領域，在滿足產品測量精度的同時，對于操作人員要求也更低，并且軟件使用更加簡單便捷。大幅有效的提升了產品的檢測效率，更切合追求“快"、“準"、“穩"的現代化工業尺寸測量！
一鍵閃測，批量更快
1.任意擺放產品，無需夾具定位，儀器自動識別，自動匹配模板，一鍵測量。
2.多可同時測量1024個部位。
3.支持CAD圖紙導入，一鍵自動匹配測量。
4、CNC模式下，可快速精確地進行批量測量。
計算精準，穩定可靠
1.高分辨率鏡頭和2000萬高像素工業相機，1%亞像素圖像處理，高精度算法分析。
2.自動對焦，排除人為測量操作干擾，且重復聚焦一致性高。
3.自動識別測量部位，每次都能獲得統一穩定的測量結果。
操作簡單，輕松無憂
1.任何人都能很快上手，無需復雜培訓。
2.簡潔的操作界面，任何人都能輕松設定和測量。
3.測量現場立即評價測量尺寸偏差，一鍵生成統計分析、檢測結果報告等。
功能豐富，自動報表
1.提供多達80種提取分析工具和多種專用測量工具。
2.自動輸出SPC分析報告。
3.具有強遠程數據輸出功能。
1.量測工具：掃描提取邊緣點、多段提取邊緣點、圓形提取邊緣點、橢圓提取、框選提取輪廓線、聚焦點、*近點等。
2.可測幾何量： 點、線、圓（圓心坐標、半徑、直徑）、圓弧、中心、角度、距、線寬、孔位、孔徑、孔數、孔到孔的距離、孔到邊的距離、弧線中心到孔的距離、弧線中心到邊的距離、弧線高點到弧線高點的距離、交叉點到交叉點的距離等。
3.構建特征：交點、中心點、極值點、端點、兩點連線、平行線、垂線、切線、平分線、中心線、線段融合、半徑畫圓、三線內切圓、兩線半徑內切圓等。
4.形位公差：直線度、圓度、輪廓度、位置度、平面度、對稱度、垂直度、同心度、平行度等形位公差評定。
5.坐標系：儀器坐標系、點線、兩點 X、兩線等工件坐標系；圖像配準坐標系；可平移、旋轉、手工調整坐標系。
6.快速工具：R角、水平節距、圓周節距、篩網、槽孔、輪廓比對、彈簧、O型圈等特殊工具快速測量。
7.支持公差批量設置、比例等級劃分、顏色自定義管理。

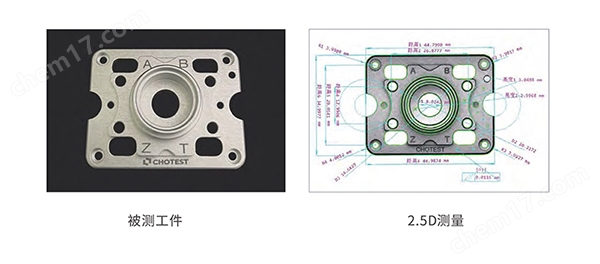

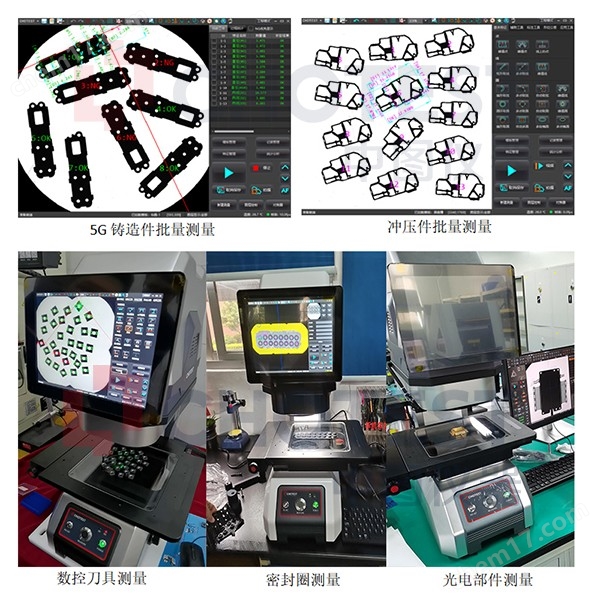

VX8000一鍵式測量儀可用于機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密沖壓、接插件、連接器、端子、手機、家電、印刷電路板、鐘表、刀具等領域。一鍵測量二維平面尺寸測量，或是搭載光學非接觸式測頭實現高度尺寸、平面度等參數的精密快速測量。
| 型號 | VX8300 | |
| 圖像傳感器 | 2000萬像素CMOS | |
| 受光鏡頭 | 高分辨率雙遠心鏡頭 | |
| 測量視野 | 廣視野 | 300×200（4角R50） |
| 高精度 | 230×130 | |
高度測量 （選配） | 可測量范圍（XY） | 120mm×110mm |
| 孔深比（h/φ） | 1.5 | |
| 測頭光點直徑 | Φ38μm | |
臥式轉臺規格 （選配） | 測量直徑 | Φ60mm |
| XY電動載物臺 | X軸移動范圍 | 210mm |
| Y軸移動范圍 | 110mm | |
| Z軸移動范圍 | 75mm | |
| 外形尺寸(L×W×H) mm | 531*503*731 | |
懇請注意：因市場發展和產品開發的需要，本產品資料中有關內容可能會根據實際情況隨時更新或修改，恕不另行通知，不便之處敬請諒解。
如有疑問或需要更多詳細信息，請隨時聯系中圖儀器咨詢。
