DY型不銹鋼臥式多級離心油泵概述

       DY型不銹鋼臥式多級離心油泵該系列泵系臥式單吸多級分段式離心泵，采用了高效節能產品的水力模型，具有效率高、性能范圍廣、運轉安全和平穩、噪音低、壽命長：安裝維修方便等優點。

DY型不銹鋼臥式多級離心油泵

       可供輸送不含固體顆粒(磨料)、不含懸浮物的清水或物理化學性質類似于清水的其它液體之用。我公司已通過IS09001∶2016質量體系認證，產品的設計、生產與服務具有嚴格規范的控制體系，產品質量有充分保障。

       DY型：DY型泵用于輸送不含固體顆粒、溫度為-20℃～105℃、粘度小于120厘沲的油類和石油產品。

       另外，本公司能根據用戶需求實現該系列泵多出口的結構及功能。

       DY型不銹鋼臥式多級離心油泵結構特點

       本型泵是單殼體、單吸、多級臣式節段式離心泵結構，泵的進口水平，出口垂直向上具體結構如下：

       1、定子部分

       主要由前段、中段、導葉、后段、軸承架和平衡室蓋等零件用穿杠和螺母聯成一體、前段、后段兩側膀用螺栓和螺母固定在泵座上

       2、轉子部件

       主要由葉輪、葉輪擋套、平衡擋套、平衡盤及軸套零件用小圓螺母把緊，固定在軸上采用平鍵防轉。整個轉子支承在兩端的軸承上。轉子用彈性柱銷聯軸器與電動機直接聯接。

       為了補償膨脹在*后一級和平衡擋套之間裝了齒形墊，泵檢修時應更換此件。

       3、平衡機構

       DY型不銹鋼臥式多級離心油泵采用能完全且自動平衡軸向力的平衡盤水力平衡裝置，該裝置由平衡板、平衡盤、平衡套和平衡擋套四個零件組成。

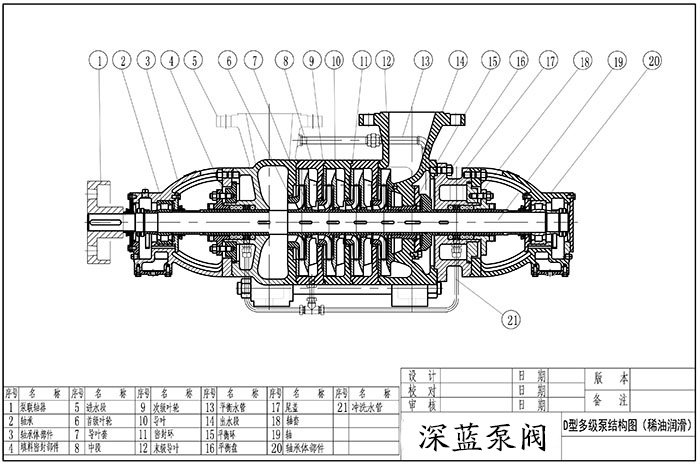

DY型不銹鋼臥式多級離心油泵結構圖

       DY型不銹鋼臥式多級離心油泵型號說明

       例：DY46-50×4

       DY—多級離心油泵

       46—設計點流量為46m3/h

       50—設計點單級揚程為50m

       4—級數為4級

       例：100DY16×3

       100—泵吸入口直徑為100mm

       DY—多級離心油泵

       16—泵設計點單級揚程為16m

       3—級數為3級
