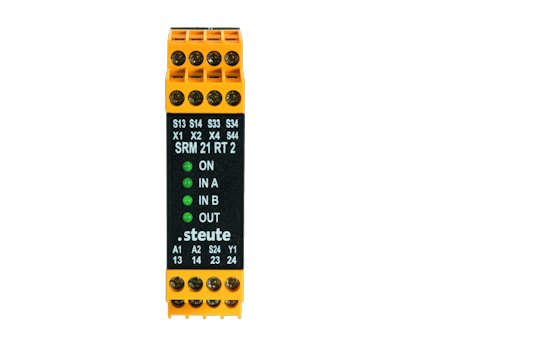

安全繼電器模塊 SRM 21 RT2

安全相關數據:
適用標準	EN ISO 13849-1, EN 62061, EN 60204-1, BG-GS-ET-20, EN 60947-5-1, EN 60947-5-3, EN 61326-3-1
外殼	聚碳酸酯, 黑色
擰緊力矩	螺絲連接端子: 約0.8 Nm
防護等級	外殼IP 40, 端子塊 IP 20依據IEC/EN 60529, 抗沖擊防護依據VBG 4
EN ISO 13849-1	性能等級 PL e
類別	4
TM	max. 20 years
系統平均無危險故障時間	> 113 years
DC/DCavg	> 99 %
EN 62061	SIL CL 3
PFHd	3 x 10-8 1/h
hop	8 小時/天
dop	220 天/年
tzyklus	30 s
EN 60204-1	stop category 0
注釋	The safety-related data are based on a load of 24 V / 1 A / DC-1 for the enabling paths. With higher load currents for the enabling paths and other requirement rates nop, the safety-related data vary from the given data and can be provided on request.
觸點材質	銀, 鍍金
安裝	DIN 導軌安裝依
連接類型	screw connection terminals with + and - screws
線纜橫截面	min. 1x 0.5 mm2 (AWG 20) including conductor ferrules, max. 1x 2.5 mm2 (AWG 14) including conductor ferrules, 2x 1.5 mm2 (AWG 16) including conductor ferrules
額定工作電壓 Ue	24 VDC ±15 %
額定工作電流 Ie	0.125 A
額定絕緣電壓 Ui	250 VAC
額定沖擊耐受電壓 Uimp	4 kV

限制短路電流	100 A
輸入	1個反饋電路, 1個啟動輸入端 (監控)
輸出	2個可用通道, 1個晶體管輸出作為信號輸出
額定工作電壓/電流 Ie/Ue	to EN 60947-5-1: 2 A/230 VAC; 1 A/24 VDC to CSA: B300/R300, 250 VAC
約定發熱電流Ithe	5 A
應用類別	AC-15; DC-13
觸點負載容量	min. 10 mA
典型輸入電壓	20 VDC
典型輸入電流	22 mA
信號輸出**負載	20 mA
短路保護	2 A電源緩供, 可用通道 6 A gG/gN 型熔絲管
吸合延時	≤ 20 ms
釋放延時	≤ 20 ms
風險時刻	≤ 0.5 s (switch-on delay)
遲滯時限 tv	< 200 ms
機械壽命	> 50百萬操作次數
顯示	1個LED顯示電源電壓, 1個LED用于A和B輸入, 1個LED用于授權
防污等級	2
過電壓類別	III
環境溫度	–22 °C … +55 °C
貯藏和運輸溫度	–22 °C … +70 °C
相對濕度	10 % ... 90 %
抗沖擊性	15 g
產品認證
注釋	電感負載 (接觸器、繼電器等) 要通過適當?shù)碾娐芳右砸种?
