ZLPG-100
直接聯系
常州新馬干燥工程有限公司
江蘇省常州市
5-10萬元
新馬干燥
ZLPG-100
10515
50目-100目
無粘壁
食品、化工、醫藥
云南白藥、九芝堂、太太樂

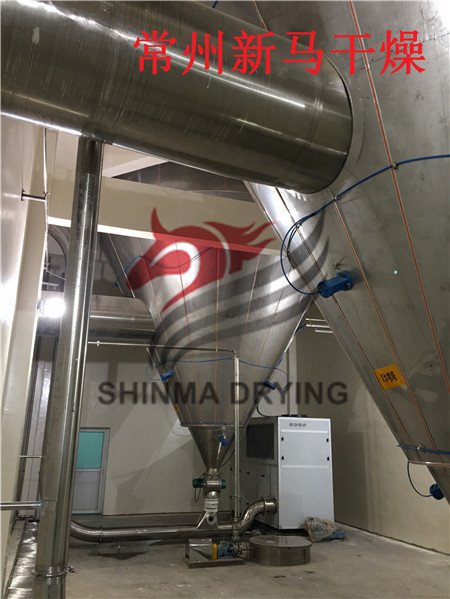

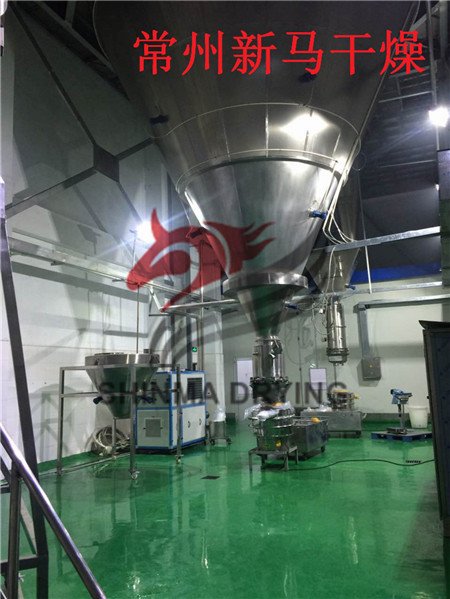

常州新馬干燥ZLPG-100中藥浸膏噴霧干燥機
設備技術參數表
水分蒸發量 （自來水蒸發） | ～100Kg/h
| 霧化器 LPG-100 | 轉速15500rpm 盤徑φ150mm |
塔徑/塔高 | 3.8M/9.5M | 裝機功率 | 傳動46KW |
蒸汽耗量 | 230Kg/h | |
干燥系統形式 | 開式循環系統 | 供料方式 | 螺桿泵穩定送料 |
熱風接觸方式 | 并流方式 | 熱源方式 | 蒸汽加熱+電加熱補償 |
除塵方式 | 一級旋風+水沫除塵 | 霧化方式 | 離心式霧化 |
控制方式 | 控制系統采用PLC+觸摸屏控制，溫度的控制：進風溫度電加熱采用分組控制，并控制電加熱采用PID控制，保證了溫度控制的精度. 出風溫度采用進料泵的速度與出風溫度互鎖的方法來精確的控制出風溫度。 設備控制程序互鎖，防止誤操作。 | ||
設備要求
噴塔內筒采用不低于2.5mm厚304鏡面板，塔體保溫，設備外表面溫度＜50℃，保溫皮采用不低于2mm厚304板，焊縫滿焊拋光。噴塔外圍配有不銹鋼平臺、樓梯和欄桿。 |
設備接觸物料的內表面采用鏡面拋光處理（Ra≤0.8μm），外表面拋光處理。 |
配冷風夾套，送風機單獨控制，可根據物料情況自行啟用冷風夾套送風機。可選配氣掃掃塔裝置。 |
進料系統：配備加料不銹鋼加料泵，外殼采用不銹鋼全防護，配液罐用戶自備。 |
清洗裝置： 1、主塔采用在位清洗裝置，配一套移動清洗裝置。配格蘭富304增壓泵及阿法拉伐的清洗球，用戶自備儲罐。廠家提供自控系統需預先設定自動的采用熱水、洗滌劑水及純化水進行清洗。 2、管道及旋風分離器等其他部分采用在位清洗，確保無死角。 3、物料管道采用快開連接，拆卸方便。 |
配消毒滅菌裝置，可在使用前對設備進行消毒滅菌。 |
加熱器： 1、加熱方式采用蒸汽加熱輔助電加熱。 2、加熱器加熱功率的選用以熱風溫度達到240℃進行設計。 3、加熱器采用304材質。 4、蒸汽加熱器設計耐壓＞0.8MPa。 5、 電加熱器的接線盒應遠離加熱器，避免動力電纜受熱損壞。電纜的接線盒到加熱器的接線端子采用耐高溫導線連接。 |
