DWF系列
直接聯系
常州市喜鵲干燥除塵設備有限公司
江蘇
面議
DWF系列
2401
--
概述
DWF系列帶式干燥機屬噴射氣流帶式干燥類型，熱風以孔束流由上下同時噴向輸送帶上的物流，由于噴射氣速高達15m/s以上，故對流傳熱的膜極薄，傳熱系數大，干燥速度快。DWF系列帶式干燥機用于不透氣類物料時，上面噴射氣流仍返回上面，下面噴出的氣流仍返回下面，在參與循環。對透氣性物料氣流束具有強穿透性及在物料內部的擴散性。使用熱源可以是蒸汽、電加熱、熱風爐及燃油煙道氣等。DWF型噴射氣流帶式干燥機主要用于纖維板，石膏板，紙箱板，紙漿膜，涂布干燥等，也適用于片狀物料及一些特殊物料的干燥。

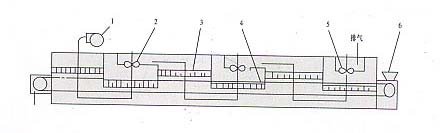

工作原理
技術參數
型號 | DW-1.2-8 | DW-1.2-10 | DW-1.6-8 | DW-1.6-10 | DW-2-8 | DW-2-10 | |
單元數 | 4 | 5 | 4 | 5 | 4 | 5 | |
帶寬 (m) | 1.2 | 1.6 | 2 | ||||
干燥段長 (m) | 8 | 10 | 8 | 10 | 8 | 10 | |
鋪料厚 | 10-80 | ||||||
使用溫度 (℃） | 50-120 | ||||||
蒸汽壓力 (Mpa) | 0.2-0.8 | ||||||
蒸汽耗量 (kg/h) | 120-130 | 150-375 | 150-375 | 170-470 | 180-500 | 225-600 | |
換熱面積 (m^2) | 272 | 340 | 352 | 440 | 448 | 560 | |
干燥時間 (h) | 0.2-1.2 | 0.25-1.5 | 0.2-1.2 | 0.25-1.5 | 0.2-1.2 | 0.25-1.5 | |
干燥強度 (kg)水/h | 60-160 | 80-220 | 75-220 | 95-250 | 100-260 | 120-300 | |
風機數量 | 5 | 6 | 5 | 6 | 5 | 6 | |
風機總功率 | 6.6 | 8.8 | 9 | 12 | 12 | 16 | |
設備總功率 (kw) | 11.4 | 13.6 | 11.4 | 13.6 | 19.7 | 23.7 | |
外形尺寸 | 長 (m) | 9.77 | 11.77 | 9.77 | 11.77 | 9.77 | 11.77 |
寬 (m) | 1.5 | 1.5 | 2.24 | 2.24 | 2.66 | 2.66 | |
高 (m) | 2.83 | 2.83 | 2.83 | 2.83 | 3.50 | 3.50 | |
總重 (kg) | 4800 | 5780 | 5400 | 6550 | 6350 | 7800 | |
