DW系列
直接聯系
江蘇健達干燥工程有限公司.
中國
面議
健達
DW系列
4865
概述：
該機屬廂式結構，廂內設有多層傳送帶，傳送帶在廂內循環運動。物料均勻分布在**層傳送帶上，通過鏈條的傳動，由**層網帶倒入下一層網帶，下層反向交替逐一直落到*后一層網帶，此時物料水份也達到烘干要求。空氣循環采用逆流工藝，高溫低濕空氣從干燥機*下層網帶向上穿流，進行傳質傳熱，從而達到去除水份的目的，尾氣通過引風機由頂部排出。設備自動化程度高，物料在干燥過程自動翻料，保證物料干燥均勻。勞動強度低，工作環境好，設備維護簡單。箱底設計有落料斜板及快開清掃門，便于清理箱內粉料。

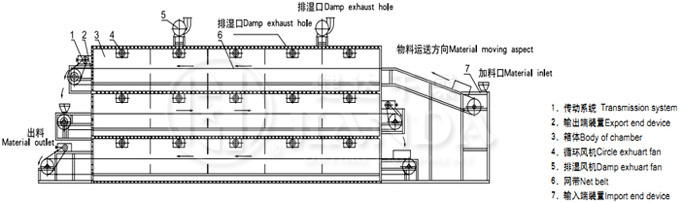

結構示意圖：
技術參數：
| 型號 | DW3-1.2-8 | DW3-1.2-10 | DW3-1.6-8 | DW3-1.6-10 | DW3-2-8 | DW3-2-10 |
| 單元數 | 4×3 | 5×3 | 4×3 | 5×3 | 4×3 | 5×3 |
| 帶寬 | 1.2 | 1.6 | 2.0 | |||
| 干燥段長 (m) | 8×3 | 10×3 | 8×3 | 10×3 | 8×3 | 10×3 |
| 鋪料厚 | 10-80 | |||||
| 使用溫度 (°C) | 50~150 | |||||
| 蒸汽壓力(Mpa) | 0.2~0.8 | |||||
| 蒸汽耗量 (kg/h) | 360~600 | 420~720 | 450~840 | 480-960 | 1510-1080 | 630-1350 |
| 換熱面積(m2) | 816 | 1020 | 1056 | 1320 | 1344 | 1680 |
| 干燥強度(kgH2O/h) | 150-450 | 240-650 | 220-600 | 280-750 | 300-600 | 350-850 |
| 風機數量 | 14 | 17 | 14 | 17 | 14 | 17 |
| 風機總功率 (kw) | 30.8 | 32.6 | 30.8 | 32.6 | 54.2 | 56 |
| 設備總功率 (kw) | 35.3 | 37.1 | 35.3 | 37.1 | 58.7 | 60.5 |
| 外形尺寸(L×W×H) | 9.77×2.2×4.7 | 11.7×2.2×4.7 | 9.77×2.6×4.7 | 11.7×2.6×4.7 | 9.77×3.06×4.7 | 11.77×3.06×4.9 |
| 重量 | 4800×3 | 5780×3 | 5400×3 | 6550×3 | 6350×3 | 7800×3 |
